Русский - 6

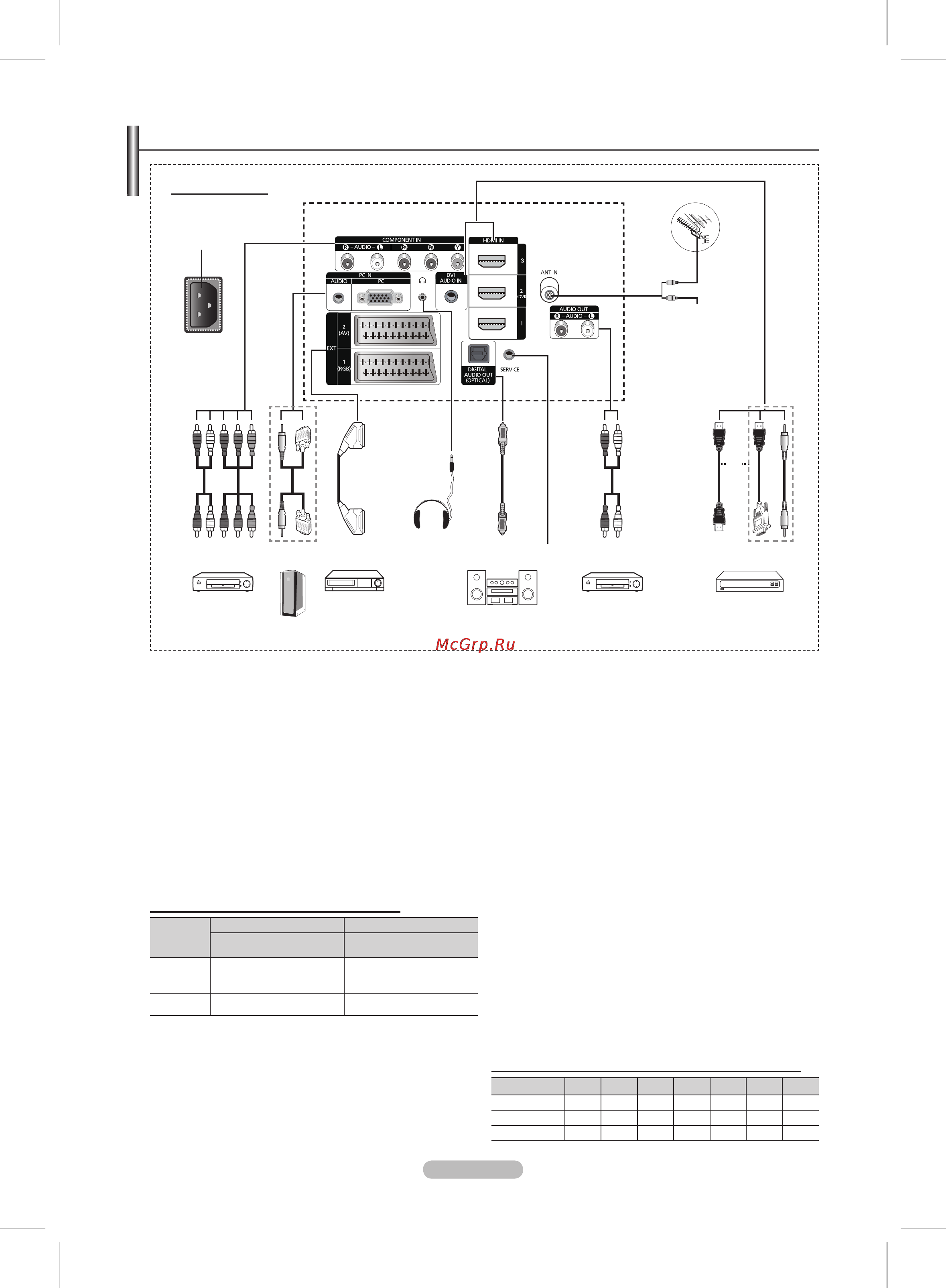

Соединительная панель
Подключая видео- или аудиосистему к телевизору, следите за тем, чтобы все ее компоненты были выключены.
Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.
N
N
1 ВХОДНОЙ РАЗЪЕМ ПИТАНИЯ
Подсоединение шнура питания, входящего в комплект
поставки.
2 C
OMPONENT IN
AUDIO Л/П и видеовходы (Y/PB/PR) для компонента.
3 P
C IN (AUDIO / PC)
Подсоединение к разъему видео- и аудиовыхода ПК.
4 E
XT 1, EXT 
Входные и выходные разъемы для внешних устройств,
таких как видеомагнитофон, DVD-проигрыватель, игровая
приставка или проигрыватели видеодисков.
В режиме EXT выход цифрового ТВ поддерживает только
видеосигнал в формате MPEG SD и аудиосигнал.
В режиме EXT игровой режим недоступен.
Характеристики входных/выходных разъемов
Разъем
Вход Выход
Video
Audio
(L/R)
RGB
Video + Audio(L/R)
EXT 1
✔ ✔ ✔
Доступен только выход
телевизионного сигнала
или сигнала DTV.
EXT 2
✔ ✔
Выходной сигнал, который
можно выбрать.
5 НАУШНИКИ
Если при просмотре телепрограмм вы не хотите мешать
другим людям, находящимся в помещении, можно
подсоединить наушники.
Продолжительное использование наушников с высоким
уровнем громкости может привести к нарушениям слуха.
6 D
IGITAL AUDIO OUT (OPTICAL)
Выполните подключение к цифровому аудиоустройству.
7 S
ERVICE
Разъем используется для обслуживания.
N
N
N
8 AUDIO OUT(AUDIO R/L)
Подключение аудиосигналов RCA от телевизора к
внешнему источнику, например аудиооборудованию.
9 A
NT IN
75Ω Разъем для коаксиального кабеля антенной/кабельной
сети
0 H
DMI IN 1, (DVI), 3
При соединении двух устройств с помощью разъема HDMI
дополнительный аудиокабель не требуется.
− П
ри использовании кабеля HDMI/DVI необходимо
выполнить подключение к гнезду HDMI IN 2 (DVI).
Что такое HDMI?
− High Definition Multimedia interface позволяет
передавать цифровые видеоданные высокого
разрешения и многоканальные цифровые
аудиосигналы.
− Р
азъем HDMI/DVI обеспечивает DVI-соединение
с дополнительным устройством с помощью
соответствующего кабеля (в комплект не входит).
Различие между HDMI и DVI состоит в том, что
устройство HDMI меньше по размеру, оснащено
технологией защиты от незаконного копирования
HDCP (High Bandwidth Digital Copy Protection), а
также поддерживает многоканальные цифровые
аудиосигналы.
DVI AUDIO IN
DVI и аудиовыходы для подключения внешних устройств.
Поддерживаемые режимы для HDMI/DVI и Компонентный
480i 480p 576i 576p 720p 1080i 1080p
HDMI/DVI 50 Гц
X X X O O O O
HDMI/DVI 60 Гц
X O X X O O O
Компонентный
O O O O O O O
N
Цвет и форма устройства могут различаться в зависимости от модели.
N
Задняя панель
Кабельное
телевидение Сеть
или
или
1
432 8 06
9
7
5
