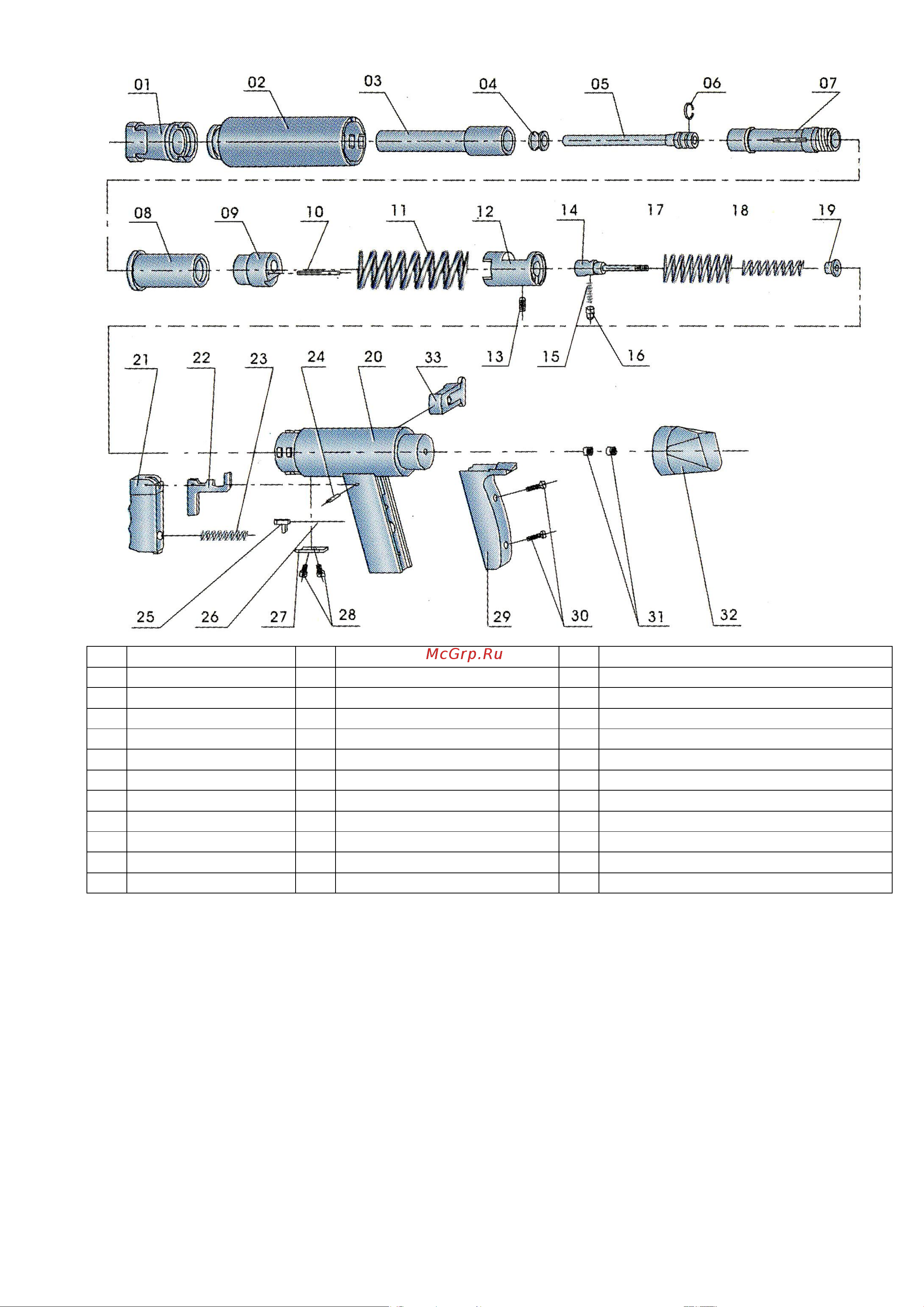

СХЕМА GFT603
№
Наименование
№
Наименование
№
Наименование
1
Упор
12
Держатель поршня
23
Возвратная пружина курка
2
Внешний короб
13
Винт
24
Ось курка 4х26
3
Направитель крепежа
14
Ударник
25
Пластина стальная
4
Амортизатор
15
Пружина штока торможения
26
Возвратная пружина стальной пластины
5
Поршень
16
Шток торможения
27
Крышка пластины стальной
6
Поршневое кольцо
17
Пружина держателя ударника
28
Винт М4х8
7
Ствол
18
Пружина ударника
29
Рукоятка
8
Короб патронника
19
Втулка
30
Винт М4х16
9
Патронник
20
Корпус рукоятки
31
Гайка М5
10
Чека 4x43
21
Спусковой механизм
32
Задний колпак
11
Возвратная пружина
22
Курок спускового механизма
33
Устройство подачи патрона L18
ИСПОЛЬЗОВАНИЕ ИНСТРУМЕНТА
ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА К РАБОТЕ
Внимательно прочитайте и выполняйте «ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ
ПРОИЗВОДСТВЕ РАБОТ МОНТАЖНЫМИ ПИСТОЛЕТАМИ»
Наденьте защитные очки и наушники
Убедитесь, что базовый материал пригоден для прямого монтажа.
Произведите неполную разборку инструмента для осмотра состояния рабочей части поршня,
амортизатора, направителя крепежа.
Работа с инструментом, имеющим трещины, сколы и другие нарушения на рабочей части поршня
не допускается.
Допускается устранение незначительных сколов на рабочей части поршня путем проточки.
В случае деформации амортизатора более, чем на 1 мм – произведите его замену.
