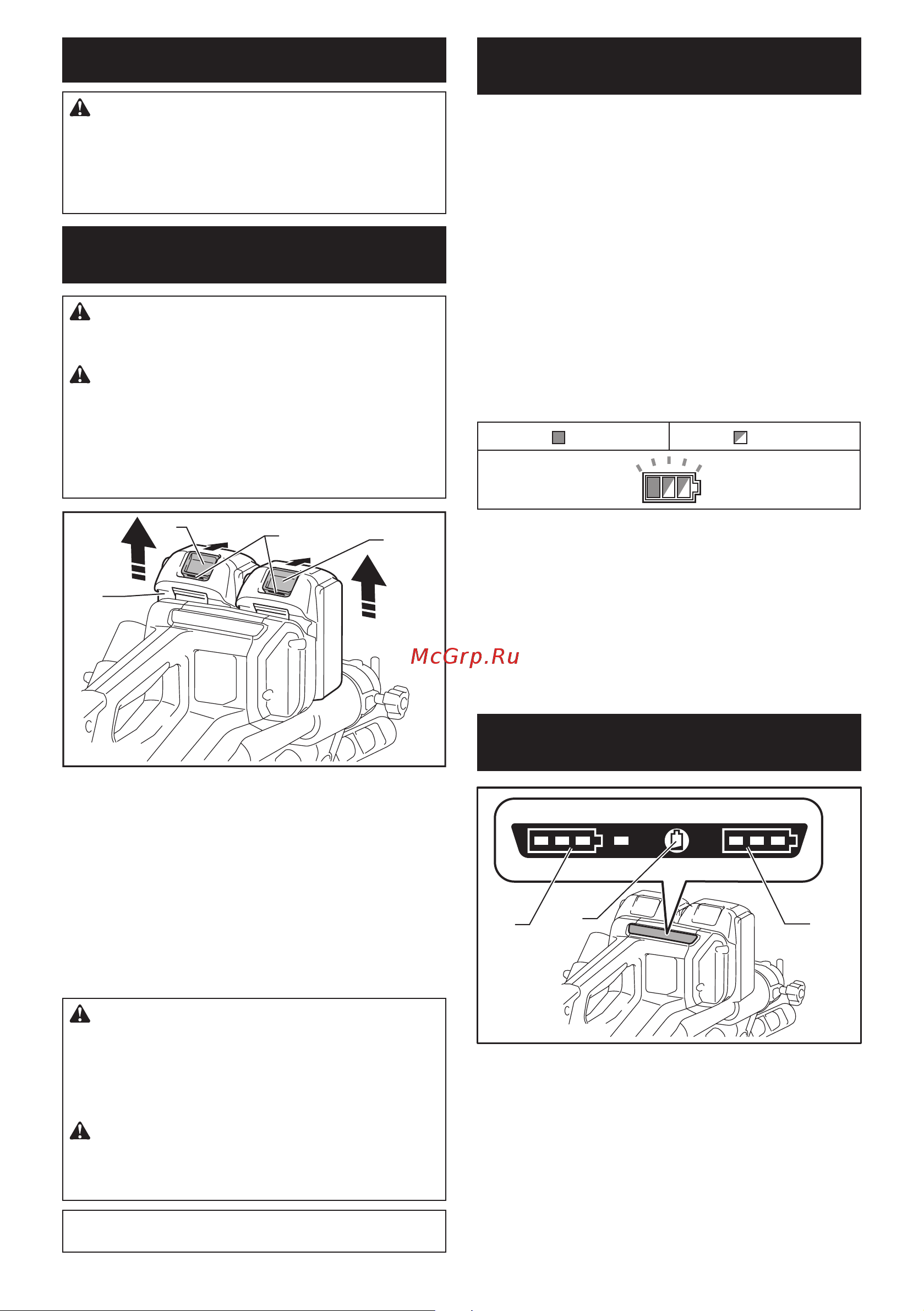

9 РУССКИЙ
ОПИСАНИЕ РАБОТЫ
ОСТОРОЖНО: Перед регулировкой или
проверкой функций инструмента обязательно
убедитесь, что он выключен и его аккумуля-
торный блок снят. Несоблюдение этого требова-
ния может стать причиной тяжелой травмы из-за
случайного включения инструмента.
Установка или снятие блока
аккумуляторов
ВНИМАНИЕ: Обязательно выключайте
инструмент перед установкой и извлечением
аккумуляторного блока.
ВНИМАНИЕ: При установке и извлечении
аккумуляторного блока крепко удерживайте
инструмент и аккумуляторный блок. Если не
соблюдать это требование, они могут высколь-
знуть из рук, что приведет к повреждению инстру-
мента, аккумуляторного блока и травмированию
оператора.
2
2
1
3
► 1. Красный индикатор 2. Кнопка 3. Блок
аккумулятора
Для снятия аккумуляторного блока нажмите кнопку
на лицевой стороне и извлеките блок.
Для установки аккумуляторного блока совместите
выступ аккумуляторного блока с пазом в корпусе
и задвиньте его на место. Устанавливайте блок до
упора так, чтобы он зафиксировался на месте с
небольшим щелчком. Если вы можете видеть крас-
ный индикатор на верхней части клавиши, адаптер
аккумулятора не полностью установлен на месте.
ВНИМАНИЕ: Обязательно устанавливайте
аккумуляторный блок до конца, чтобы крас-
ный индикатор не был виден. В противном
случае аккумуляторный блок может выпасть из
инструмента и нанести травму вам или другим
людям.
ВНИМАНИЕ: Не прилагайте чрезмерных
усилий при установке аккумуляторного блока.
Если блок не двигается свободно, значит он встав-
лен неправильно.
ПРИМЕЧАНИЕ: Инструмент не будет работать с
одним аккумуляторным блоком.
Система защиты инструмента/
аккумулятора
На инструменте предусмотрена система защиты
инструмента/аккумулятора. Она автоматически
отключает питание двигателя для продления срока
службы инструмента и аккумулятора. Инструмент
автоматически остановится во время работы в сле-
дующих случаях:
Защита от перегрузки
Если из-за способа эксплуатации инструмент потре-
бляет очень большое количество тока, он автома-
тически остановится без включения каких-либо
индикаторов. В этом случае выключите инструмент
и прекратите работу, повлекшую перегрузку инстру-
мента. Затем включите инструмент для перезапуска.
Защита от перегрева
вкл. Мигает
При перегреве инструмент автоматически останав-
ливается, а индикатор аккумулятора мигает около
60 секунд. В таком случае дайте инструменту остыть
перед повторным включением.
Защита от переразрядки
При истощении заряда аккумулятора инструмент
автоматически останавливается. Если устройство
не работает даже после нажатия переключателей,
снимите аккумуляторы с инструмента и зарядите их.
Индикация оставшегося заряда
аккумулятора
1
2
1
► 1. Индикатор аккумулятора 2. Кнопка проверки
Нажмите кнопку проверки для проверки заряда
аккумулятора. Индикаторы соответствуют каждому
аккумулятору.
