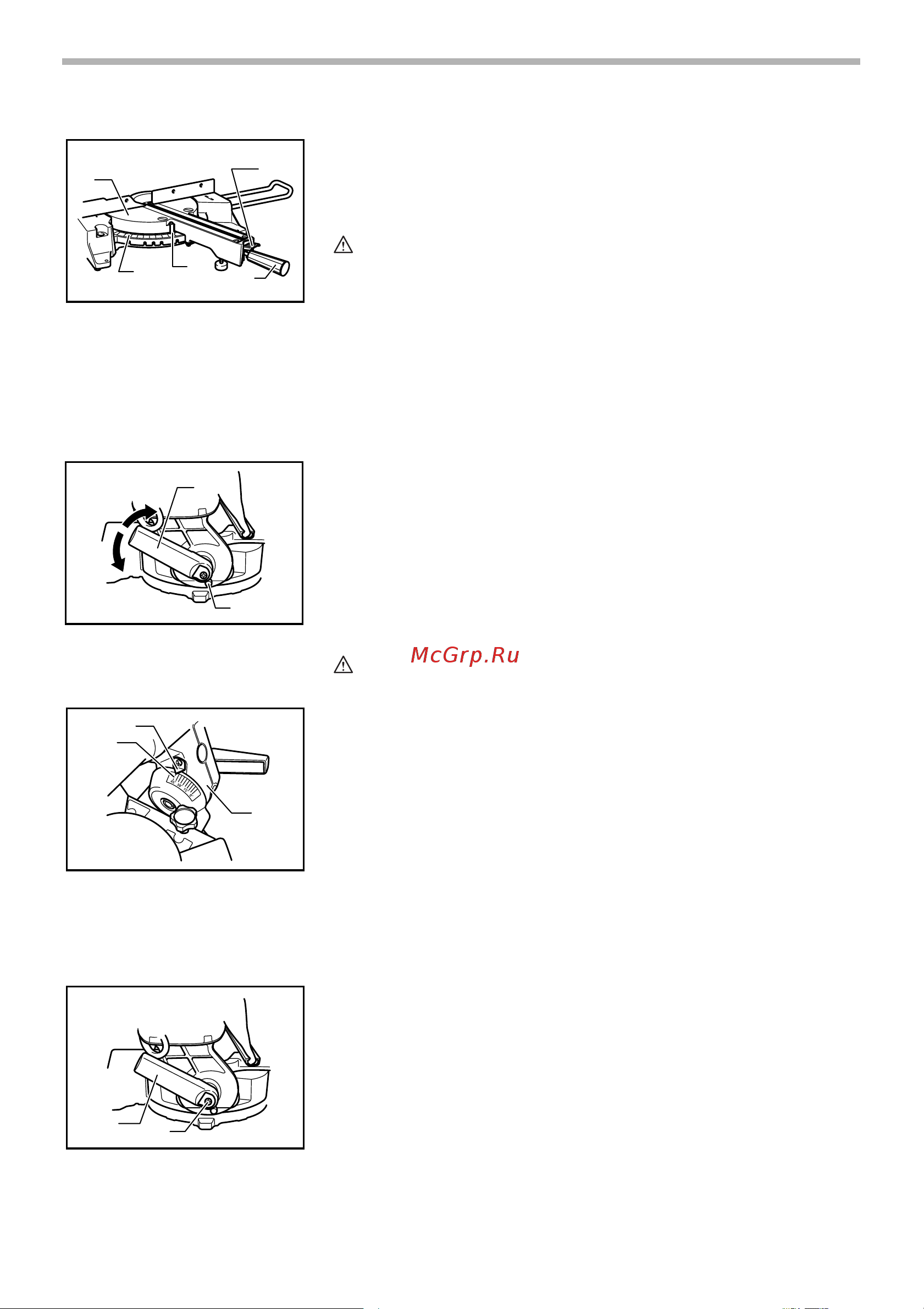

Регулировка угла резки

Ослабьте ручку, повернув ее против часовой стрелки. Поверните

основание, нажимая на рычаг блокировки. После перемещения ручки в

положение, при котором стрелка указывает на необходимый угол на

шкале резки, крепко затяните ручку, повернув ее по часовой стрелке.

ПРЕДУПРЕЖДЕНИЕ:

• При повороте поворотного основания, обязательно полностью

поднимите рукоятку.

• После изменения угла резки, всегда закрепляйте поворотное

основание, крепко затягивая ручку.

Регулировка угла скоса

Для регулировки угла скоса, ослабьте рычаг в нижней части инструмента,

повернув его против часовой стрелки.

Надавите на рукоятку влево, чтобы откинуть пильный диск, при этом

стрелка должна указывать на необходимый угол на шкале скоса. Затем

крепко затяните рычаг по часовой стрелке, чтобы затянуть ручку.

Чтобы откинуть диск вправо, нажмите кнопку освобождения в нижней

части инструмента, слегка откинув диск влево после того, как Вы

ослабите рычаг. Удерживая кнопку освобождения в нажатом состоянии,

откиньте пильный диск вправо.

ПРЕДУПРЕЖДЕНИЕ:

• При наклоне пильного диска обязательно полностью поднимите

рукоятку.

• После изменения угла скоса, всегда закрепляйте кронштейн,

затягивая рычаг по часовой стрелке.

• При изменении углов скоса, обязательно устанавливайте планки

для пропилов в надлежащее положение согласно разделу

“Расположение планки для пропилов”.

Регулировка положения рычага

Угол положения рычага можно изменить с шагом в 30°, когда рычаг не

обеспечивает плотную затяжку.

Ослабьте и открутите винты крепления рычага в нижней части

инструмента. Снимите рычаг и установите его снова, чтобы он был слегка

выше уровня. Крепко закрутите рычаг винтом.

1. Поворотное основание

2. Рычаг блокировки

3. Шкала угла резки

4. Стрелка

5. Ручка

003929

1. Рычаг

2. Кнопка освобождения

1. Стрелка

2. Шкала угла скоса

3. Кронштейн

003930

003931

1. Рычаг

2. Винт

003932
