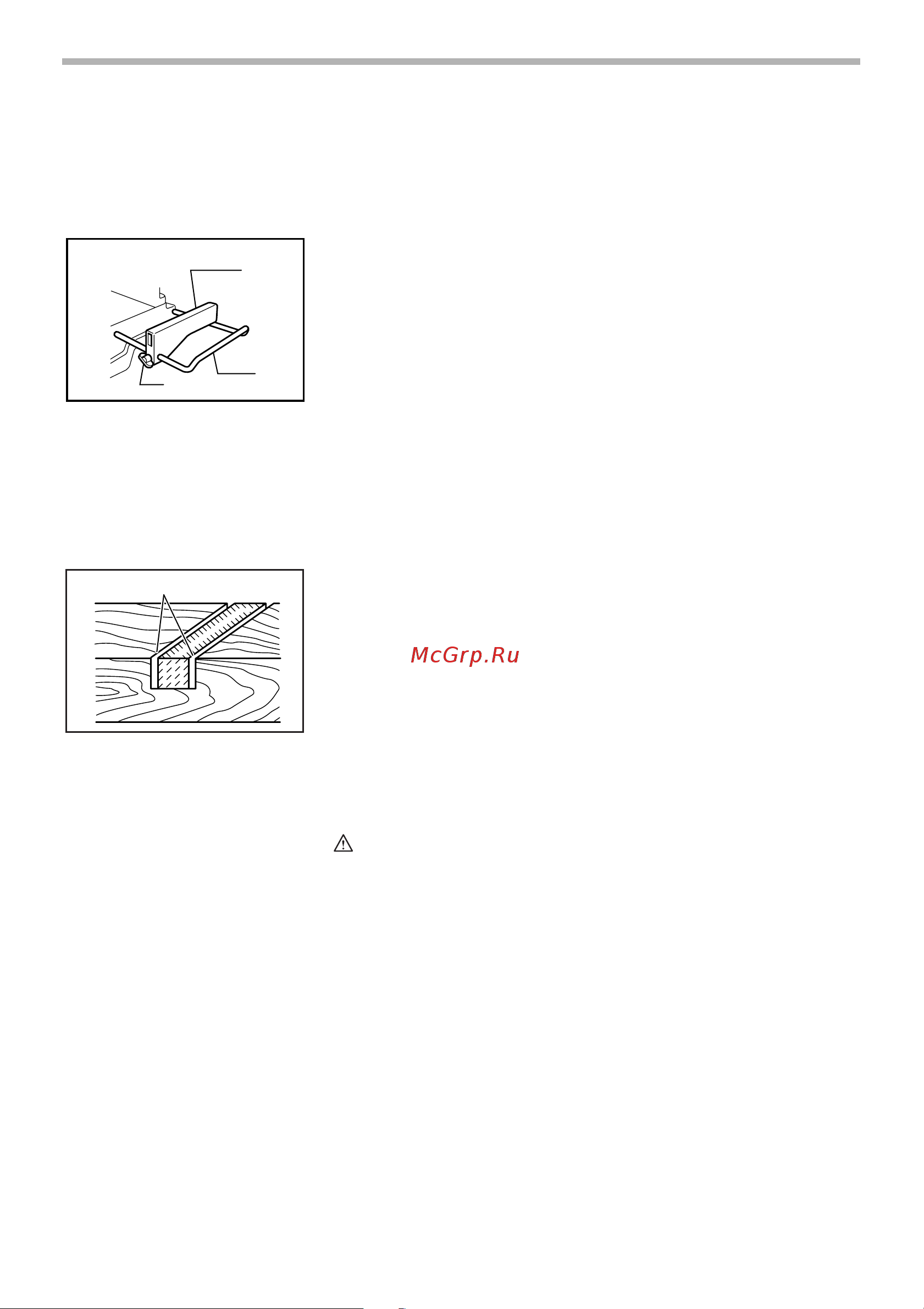

21
чтобы их головки находились ниже поверхности деревянной
облицовки.
• Когда деревянная облицовка прикреплена, не поворачивайте
поворотное основание при опущенной рукоятке. Это приведет к
повреждению диска и/или деревянной облицовки.
8. Резка одинаковой длины
При резке нескольких частей одинаковой длины размером от 220 мм
до 385 мм использование установочной пластины обеспечит более
эффективную работу. Установите установочную пластину на
держатель (дополнительная принадлежность), как показано на
рисунке.
Совместите линию резки на обрабатываемой детали либо с левой,
либо с правой стороны паза в планке для пропилов, и, удерживая
обрабатываемую деталь от перемещения, подвиньте установочную
плиту до конца обрабатываемой детали. Затем закрепите
установочную пластину винтом. Если установочная пластина не
используется, ослабьте винт и отведите установочную пластину в
сторону.
ПРИМЕЧАНИЕ:
• Использование блока держателей со стержнями (дополнительная
принадлежность) обеспечивает резку одинаковой длины размером
примерно до 2200 мм.
9. Резка пазов
Можно вырезать соединительный прямоугольный паз следующим
образом:
Отрегулируйте нижнее предельное положение диска с помощью
регулировочного болта и стопорного рычага, чтобы ограничить
глубину резки диска. См. раздел “Стопорный рычаг”, описанный
выше.
После регулировки нижнего предельного положения диска,
вырежьте параллельные пазы по ширине обрабатываемой детали с
помощью скользящего (с нажимом) разреза, как показано на
рисунке. Затем удалите материал из обрабатываемой детали между
пазами с помощью стамески. Не пытайтесь выполнить данный тип
разреза, используя широкие (толстые) диски или диск для
соединительных прямоугольных разрезов. Это может привести к
возможной потере контроля и травмам.
ПРЕДУПРЕЖДЕНИЕ:
• Обязательно возвратите стопорный рычаг в первоначальное
положение при выполнении других разрезов, за исключением резки
пазов.
1. Установочная пластина
2. Держатель
3. Винт
1
2
3
001846
1. Вырежьте пазы диском
1
001563
