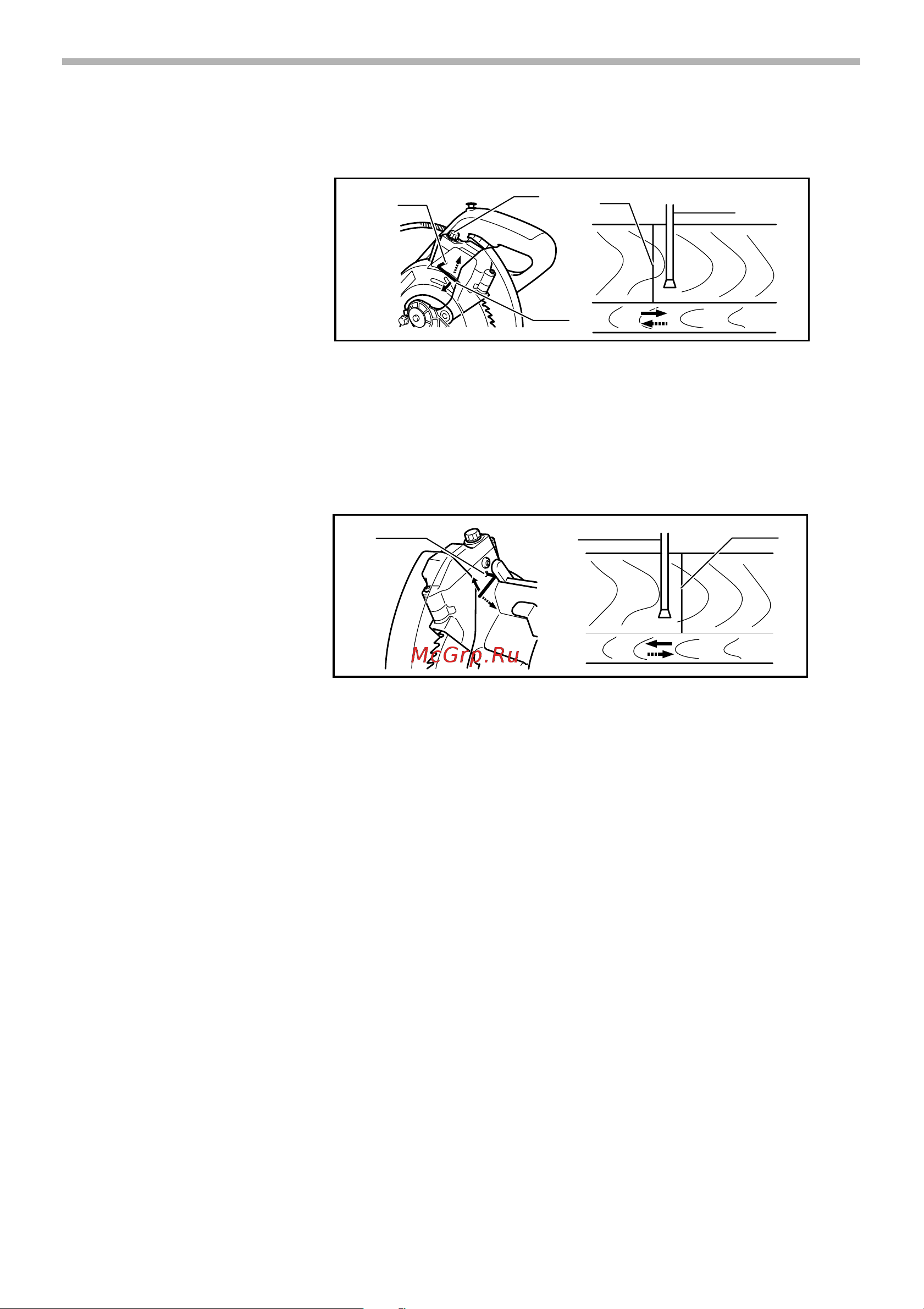

При регулировке, лазерная линия появляется слева от пильного

диска

При регулировке, лазерная линия появляется справа от пильного

диска

При выполнении обоих регулировок проделайте следующее.

1. Убедитесь, что штекер инструмента вынут из розетки

электропитания.

2. Проведите линию резки на обрабатываемой детали и поместите ее

на поворотное основание. На данном этапе не закрепляйте

обрабатываемую деталь в тисках или подобном крепежном

устройстве.

3. Опустите диск, опустив рукоятку, и просто убедитесь, что линия

резки совпадает с положением пильного диска. (Определитесь с

положением резки на линии резки.)

4. После определения положения резки, возвратите рукоятку в

первоначальное положение. Закрепите обрабатываемую деталь с

помощью вертикальных тисков, не сдвигая обрабатываемую деталь

с предварительно проверенного места.

5. Включите штекер инструмента в сеть электропитания и включите

переключатель лазера.

6. Отрегулируйте лазерную линию следующим образом.

Положение лазерной линии можно изменять, так как диапазон смещения

регулировочного винта лазера изменяется путем поворота двух винтов

шестигранным ключом. (Диапазон смещения лазерной линии

отрегулирован в пределах 1 мм от боковой поверхности диска.)

Для перемещения диапазона смещения лазерной линии подальше от

боковой поверхности диска, ослабьте регулировочный винт и поверните

1. Закрутите, чтобы изменить

диапазон смещения

регулировочного винта

2. Регулировочный винт

3. Шестигранный ключ 4. Лазерная линия

5. Пильный диск

1. Закрутите, чтобы изменить

диапазон смещения

регулировочного винта

2. Пильный диск

3. Лазерная линия

005527

005528
