3.3 Комплект поставки

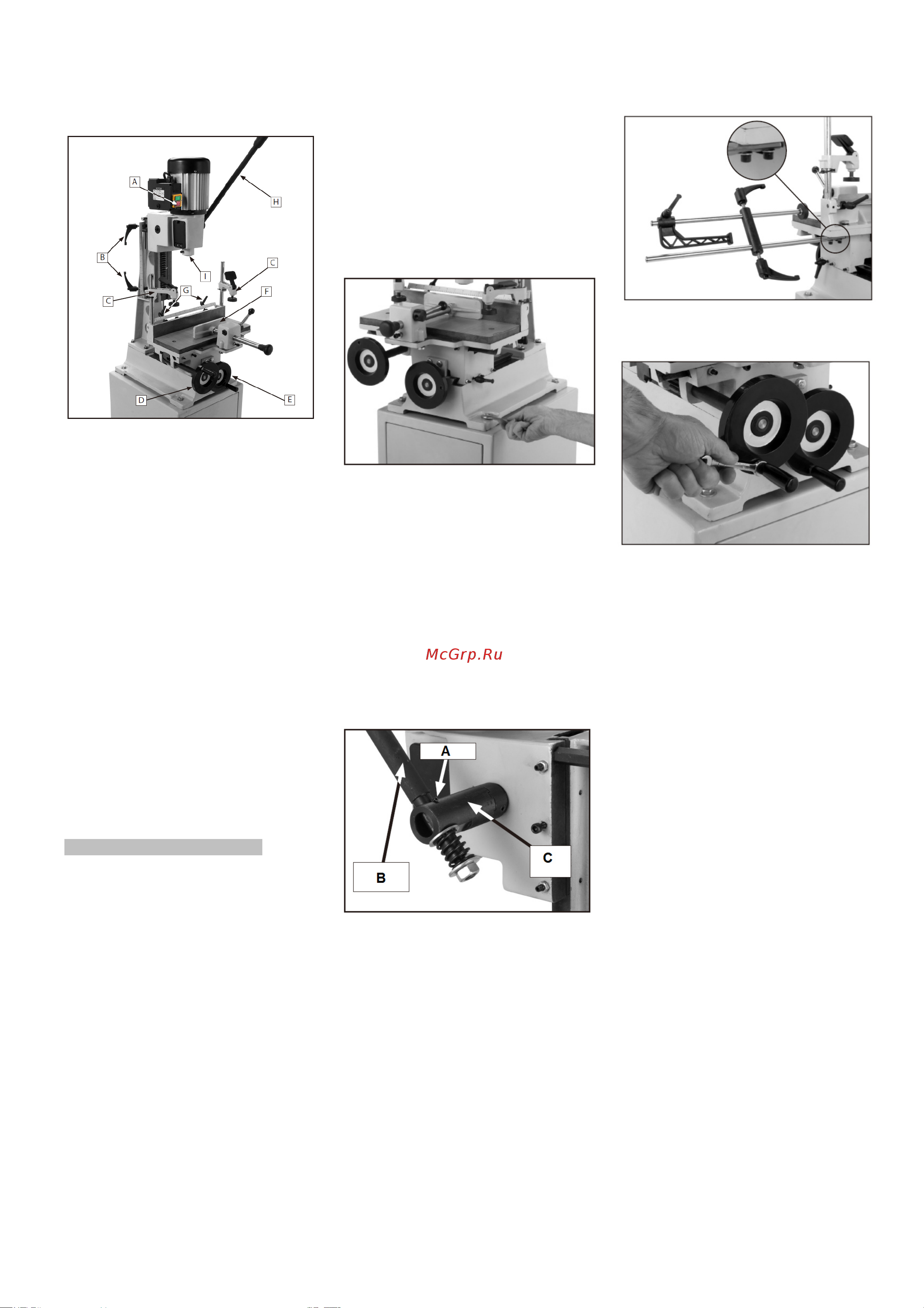

Рис. 1

A……Переключатель

B……Фиксаторы ограничителя глубины

C……Зажимы стола

D……Маховик перемещения стола

влево/вправо

E……Маховик перемещения стола

вперед/назад

F……Тиски

G……Рукоятки фиксации стола

H……Рукоятка вертикальной подачи

I……Оправка для установки резца

16 мм сверлильный патрон

Торцовый ключ для патрона

Удлинение шпинделя

3/4” (19,05 мм) оправка для установки

резца

Узел упора

Прижим для заготовки

Стол из МДФ

Рукоятка

Пневматическая пружина

Инструкция по эксплуатации

Перечень запасных частей

4. Транспортировка и запуск

4.1 Транспортировка и установка

Станок предназначен для работы в

закрытых помещениях и должен быть

прочно прикручен к твердой

горизонтальной поверхности стола.

4.2 Сборка

Если при распаковке обнаружены

повреждения вследствие

транспортировки, немедленно

сообщите об этом Вашему поставщику.

Не запускайте станок в работу!

Утилизируйте упаковку в соответствии

с требованиями охраны окружающей

среды.

Удалите антикоррозионную смазку с

помощью мягкого растворителя.

Чтобы прикрутить станок к стенду:

1. Воспользовавшись помощью,

установите станок на стенд и

выровняйте отверстия стенда с

отверстиями в основании станка.

2. Прикрутите корпус станка к стенду с

помощью шести болтов, плоских шайб,

контршайб и шестигранных гаек, как

показано на Рис. 2. При этом второй

человек должен придерживать станок.

Рис. 2

Установка рукоятки вертикальной

подачи (Рис. 3):

1. Открутите шестигранную гайку,

снимите сжимающую пружину и две

шайбы с рукоятки вертикальной

подачи (В, Рис. 3).

2. Вставьте рукоятку подачи в муфту

(С), как показано на Рис. 3. Убедитесь,

что шип рукоятки (А, Рис. 3) попал в

канавку на муфте.

3. Закрепите рукоятку подачи с

помощью шайб, пружины и

шестигранной гайки.

Рис. 3

Прикрутите упор для заготовки с

любой стороны станка с помощью

крепежных винтов, плоских шайб и

контршайб, как показано на Рис. 4.

Рис. 4

Прикрутите ручки маховиков, как

показано на Рис. 5.

Рис. 5

Прикрутите стол из МДФ к основанию с

помощью двух винтов.

4.3 Подключение к электросети

Главный питающий провод, а также

удлинительные провода должны

соответствовать действующим нормам

и правилам.

Напряжение сети должно

соответствовать требованиям на

табличке станка.

В сети должен быть установлен

плавкий предохранитель от скачков

напряжения на 10 А.

Используйте только соединительные

провода с маркировкой H07RN-F.

Подключение и ремонт

электрического оборудования

разрешается проводить только

квалифицированным электрикам.

4.4 Отвод пыли

Во избежание повышенной

концентрации пыли в воздухе

используйте подходящую систему

сбора и фильтрации пыли.

Очищайте станок от пыли после

каждого использования и при

необходимости.
