2.3 В торговую сеть верстак поставляется в следующей комплекта-

ции*:

Верстак в сборе 1

Комплект накладок на губки 1

Руководство по эксплуатации 1

Упаковка 1

* в зависимости от поставки комплектация может изменяться

1.4 Общий вид

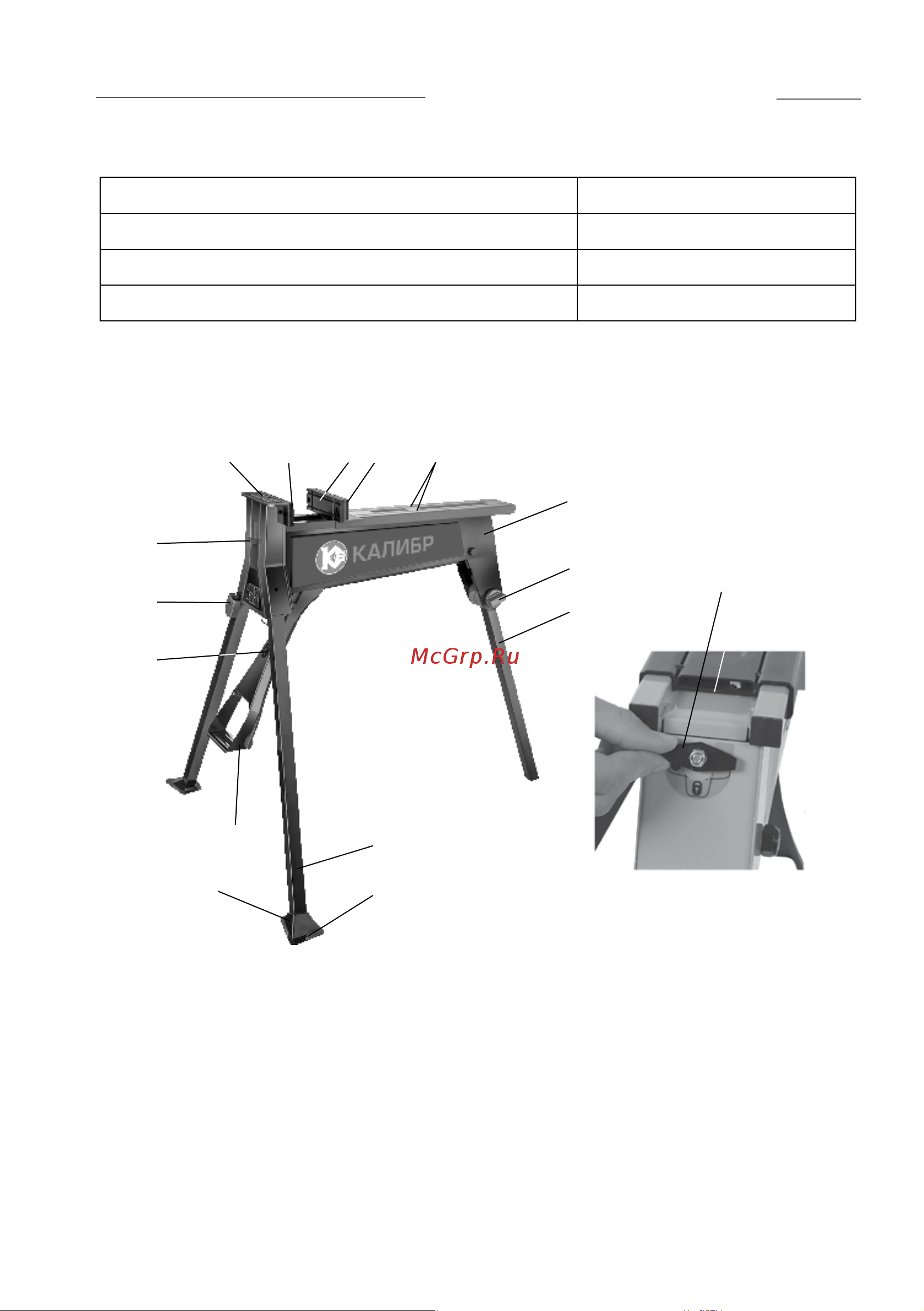

Общий вид верстака представлен на рисунке 1.

рис. 1

1 – Губка подвижная; 2 – Губка неподвижная; 3 – Накладка неподвижной

губки; 4 – Накладки подвижной губки; 5 – Направляющие перемещения под-

вижной губки; 6 – Торцевой стопор подвижной губки; 7 – Корпус; 8 – Рукоятка

фиксации задней опоры; 9 – Опора задняя; 10 – Основание передней опоры;

11 – Отверстие крепления опоры; 12 – Опора передняя; 13 – Ножная педаль;

14 – Защёлка педали; 15 – Фиксатор передней опоры; 16 – Переключатель бло-

кировки/разблокировки подвижной губки.

2 4

10 11
