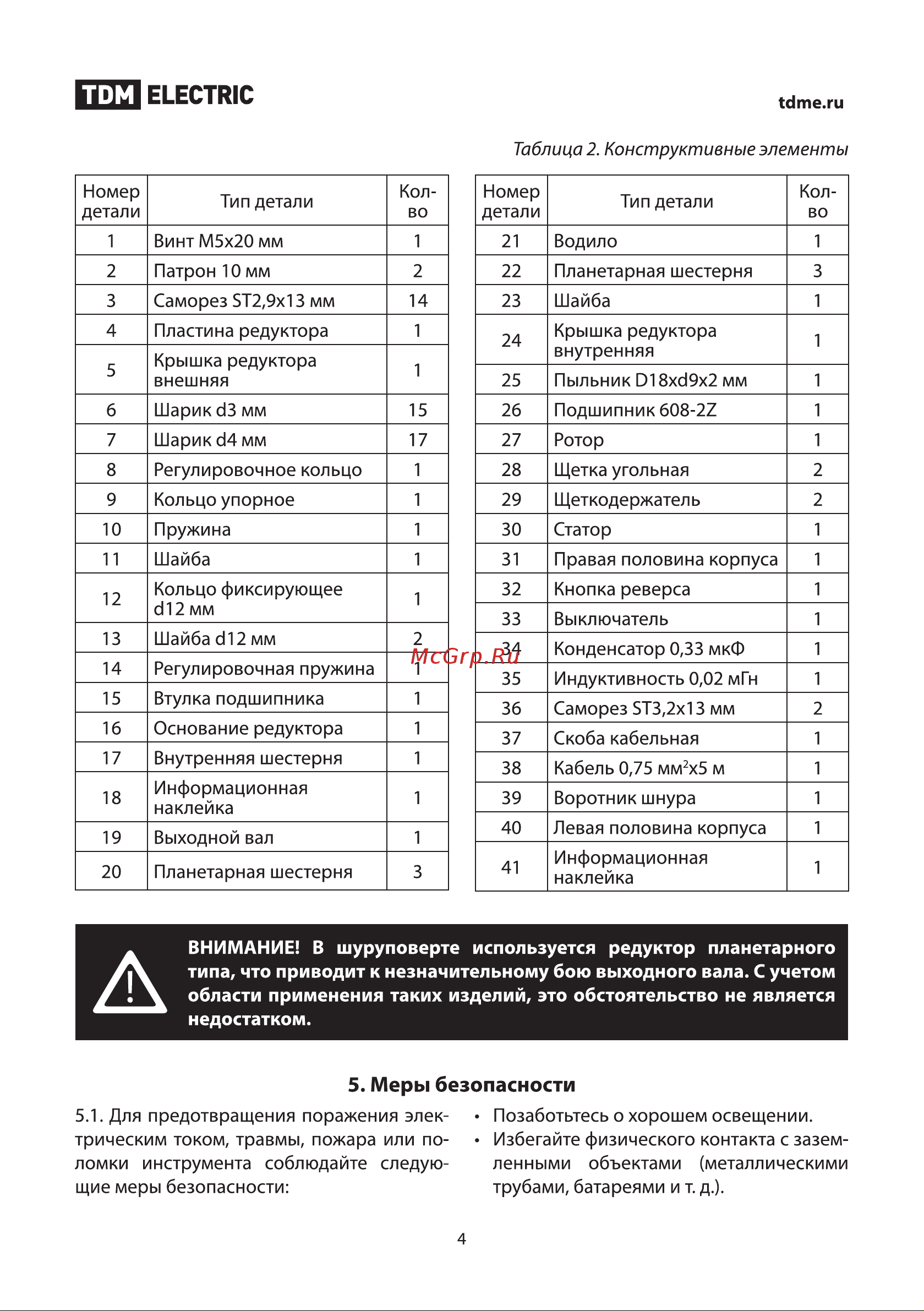

ЮМ ELECTRIC tdme ru Таблица 2 Конструктивные элементы Номер детали Тип детали Колво Номер детали Тип детали Колво 1 Винт М5х20 мм 1 21 Водило 1 2 Патрон 10 мм 2 22 Планетарная шестерня 3 3 Саморез 5Т2 9х13 мм 14 23 Шайба 1 4 Пластина редуктора 1 24 Крышка редуктора внутренняя 1 5 Крышка редуктора внешняя 1 25 Пыльник 018x69x2 мм 1 б Шарик 63 мм 15 26 Подшипник 608 22 1 7 Шарик 64 мм 17 27 Ротор 1 8 Регулировочное кольцо 1 28 Щетка угольная 2 9 Кольцо упорное 1 29 Щеткодержатель 2 10 Пружина 1 30 Статор 1 11 Шайба 1 31 Правая половина корпуса 1 12 Кольцо фиксирующее 612 мм 1 32 Кнопка реверса 1 33 Выключатель 1 13 Шайба 612 мм 2 34 Конденсатор 0 33 мкФ 1 14 Регулировочная пружина 1 35 Индуктивность 0 02 мГн 1 15 Втулка подшипника 1 36 Саморез 5ТЗ 2х13 мм 2 16 Основание редуктора 1 37 Скоба кабельная 1 17 Внутренняя шестерня 1 38 Кабель 0 75 мм2х5 м 1 18 Информационная наклейка 1 19 Выходной вал 1 20 Планетарная шестерня 3 39 Воротник шнура 1 40 Левая половина корпуса 1 41 Информационная наклейка 1 ВНИМАНИЕ В шуруповерте используется редуктор планетарного типа что приводит к незначительному бою выходного вала С учетом области применения таких изделий это обстоятельство не является недостатком 5 Меры безопасности 5 1 Для предотвращения поражения элек трическим током травмы пожара или по ломки инструмента соблюдайте следую щие меры безопасности Позаботьтесь о хорошем освещении Избегайте физического контакта с зазем ленными объектами металлическими трубами батареями и т д 4
