Aurora SPACE-YARD 1350 D PLUS [9/27] Глава 3 эксплуатация аппарата

Глава 3 Эксплуатация аппарата

Ⅰ. Сборка (Рис 4)

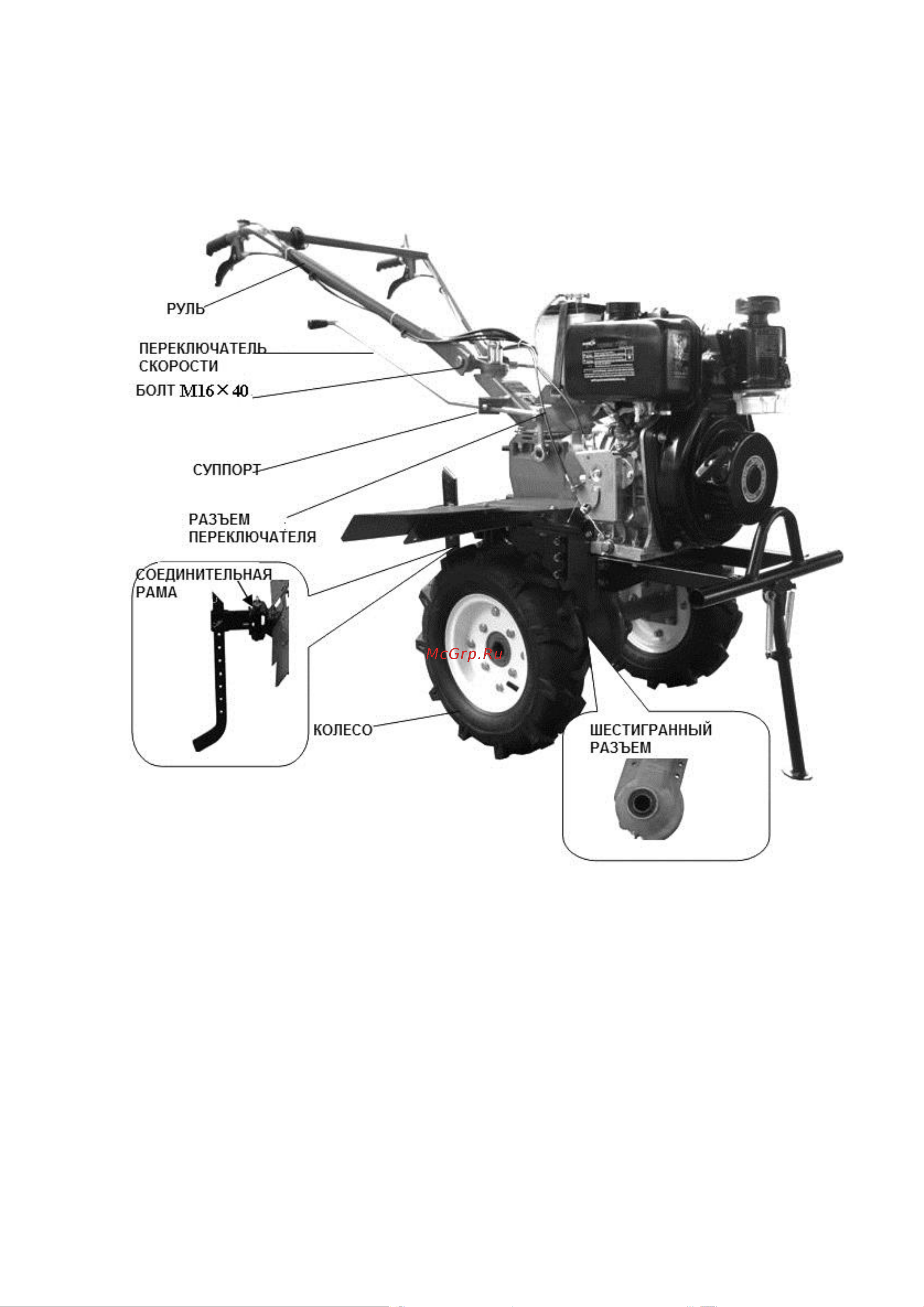

Рис 4

1. Зафиксируйте основной корпус аппарата, вставив шестигранную ось в

соответствующий разъем на ступенчатой коробке.

2. Надежно зафиксируйте ее болтом M6×6

3. Колеса: установите колеса по обеим сторонам шестигранной оси и зафиксируйте

болтами M8×55 и гайками M8.

4. Крепление сошки. Установите сошку в соединительную раму, зафиксировав ее

штифтом 3*26 со стопором.

5. Руль: два зубчатых диска суппорта руля крепятся к дискам на основании суппорта и

фиксируются болтами M16×140 с плоскими прокладками 16.
