STOUT WFHT-DUAL STE-0002-000010 белый [3/6] Технический паспорт и руководство по эксплуатации

ТЕХНИЧЕСКИЙ ПАСПОРТ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Производитель оставляет за собой право на внесение технических изменений стр. 3

Светодиодная индикация состояния

Красный: нагрев (работа отопления)

Зеленый: работа в режиме пониженной температуры при управлении через таймер

Oранжевый: нагрев в режиме пониженной температуры при управлении через таймер

Светодиодная индикация сбоев

Красный мигающий:

- интервал 0,5 секунды => сбой внешнего и внутреннего датчика

- интервал 1 секунда => сбой встроенного датчика

- интервал 2 секунды => сбой внешнего датчика

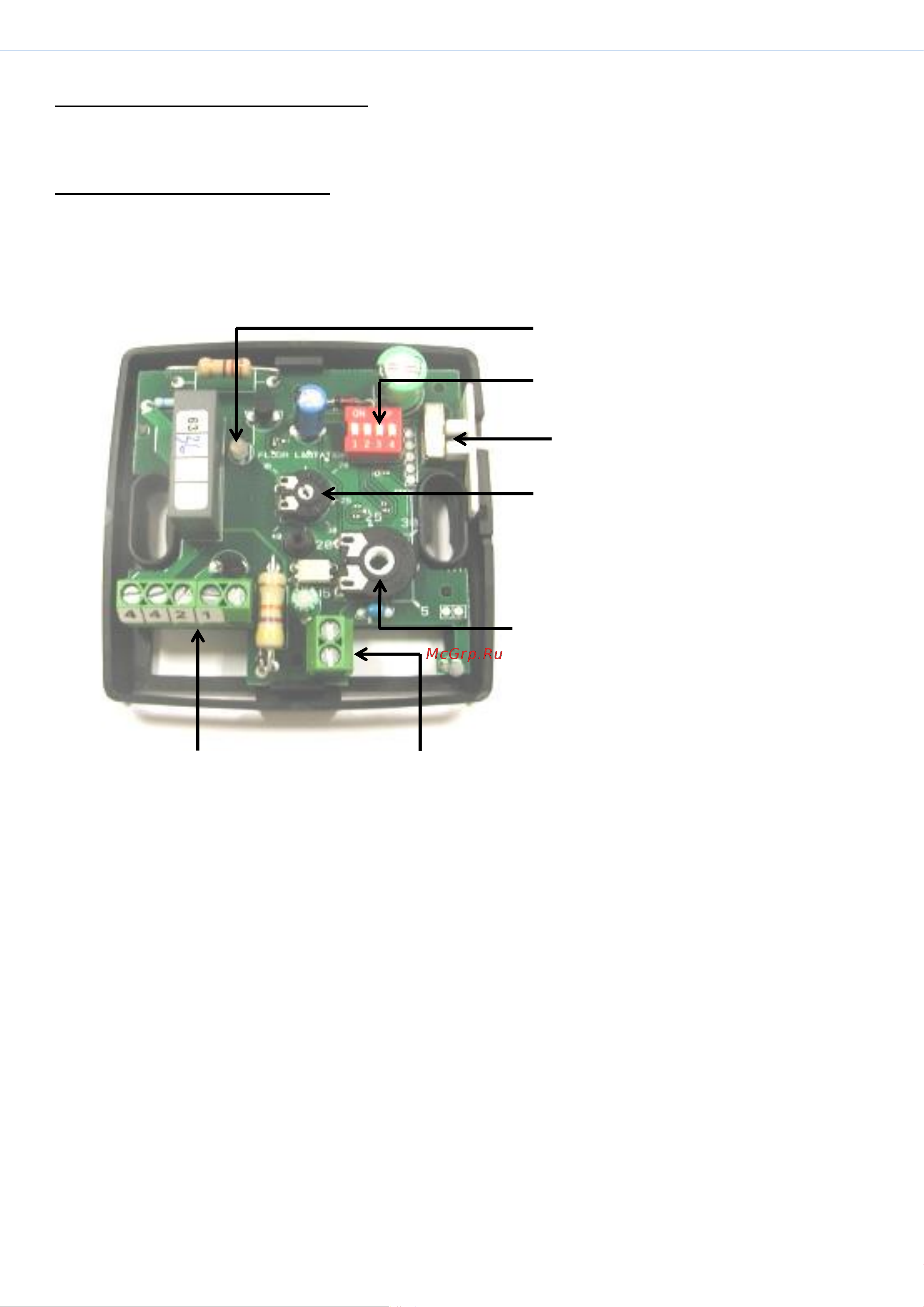

Светодиод

Конфигурационный

переключатель

Переключатель режимов

работы

Рукоятка установки предела

температуры для внешнего

датчика (положение

конфигурационного

переключателя 3-ВКЛ.)

Гнездо штифта рукоятки

регулирования температуры

(положение конф. переключателя 3-

ВЫКЛ.)

Клеммы подключения:

- электропитания

- сервопривода (-ов)

- таймера

Клеммы подключения:

внешнего датчика
