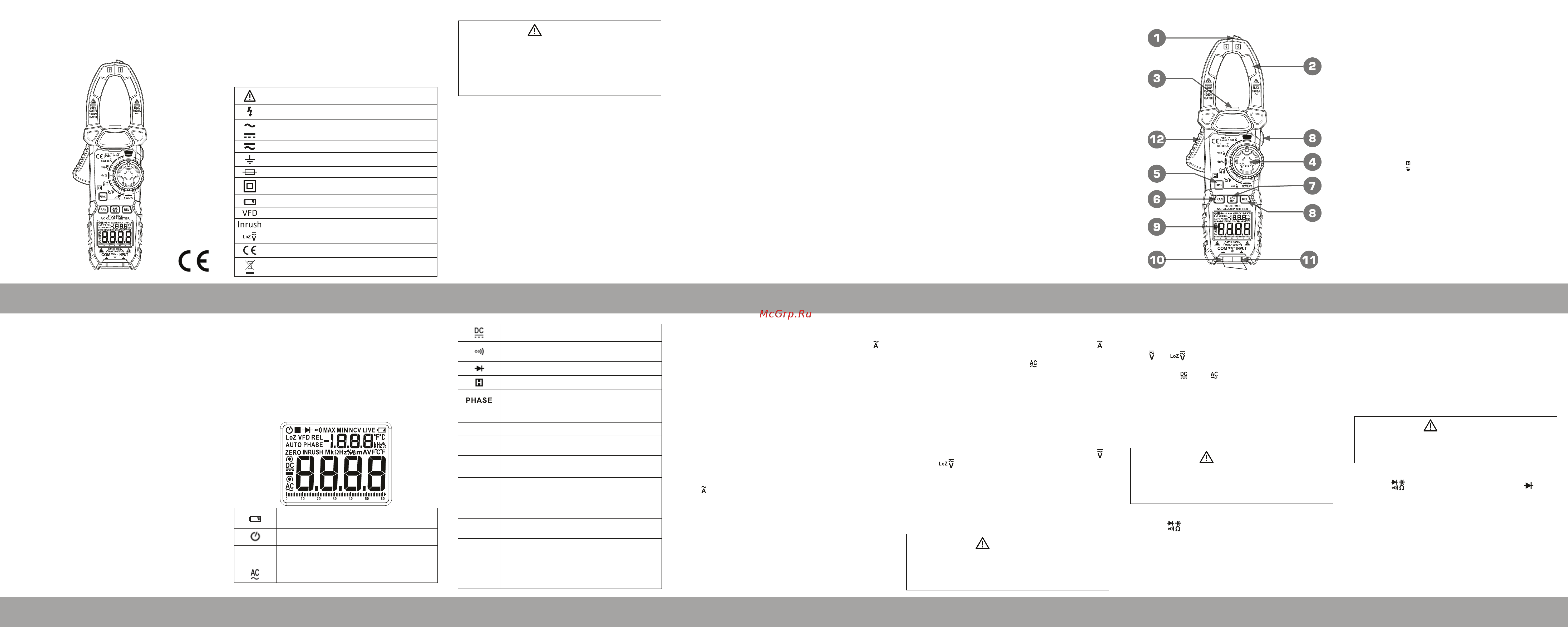

ПЕРЕДНЯЯ ПАНЕЛЬТОКОВЫЕ КЛЕЩИ ЦИФРОВЫЕ

KT208A (КВТ), серия «PROLINE»

инструкция по эксплуатации

ОБЩЕЕ ОПИСАНИЕ

Токовые цифровые клещи КТ-208А с двойным им-

педансом True RMS оснащен множеством функций и

делает вашу работу проще, эффективнее и безопаснее.

Прибор измеряет постоянное и переменное напряжение,

переменный ток, частоту, сопротивление, емкость, тем-

пературу, преобразование частоты, пусковой ток. Прибор

имеет функцию диод-теста, проверки целостности цепи,

бесконтактного определения напряжения.

Измерение напряжения при высоком входном

импедансе

При измерениях в цепи не оказывает влияние на произ-

водительность цепи. Это желательный эффект для боль-

шинства измерений напряжения. Особенно эффективен

при измерениях на чувствительных электронных цепях и

цепях управления.

Измерение напряжения при низком входном импе

дансе

Возможность безопасного устранения неполадок в

чувствительных электронных цепях, цепях управления и

схемах, которые могут содержать ложные напряжения,

что позволяет безошибочно определить наличие на-

пряжения в цепи.

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

Токоизмерительные клещи КТ208А произведены в

соответствии с международными стандартами безопас-

ности IEC 61010-1, IEC 61010-2-032, IEC 61010.

Стандарт безопасности прибора CAT.III 1000 Вольт-

CATIV 600 Вольт, уровень загрязнения - класс 2.

СИМВОЛЫ БЕЗОПАСНОСТИ

Важная информация по безопасности

Высокое напряжение

Переменный ток

Постоянный ток

Переменный или постоянный ток

Заземление

Предохранитель

Двойная и усиленная изоляция



Низкий заряд батареи

Преобразователь частоты

Пусковой ток

Импенданс входного низкого напряжения

Соответствие европейским нормам и законам

Данный продукт требует особой утилизации

АВТОМАТИЧЕСКОЕ ОТКЛЮЧЕНИЕ

Прибор отключается автоматически через 15 минут по-

сле проведения последней манипуляции. Для включения

нажмите любую кнопку прибора.

Для деактивации этой функции после включения прибора

нажмите и зажмите кнопку «FUNC».

При следующем включении прибора функция будет

активирована вновь.

СИМВОЛЫ НА ДИСПЛЕЕ



Индикатор недостаточного напряжения

батарей/низкого заряда батарей.

Индикатор автоматического выключения

Указатель отрицательной полярности на

входе

Входное напряжение переменное

ТЕХНИКА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ

ВНИМАНИЕ!

Перед началом использования внимательно прочитайте

данную инструкцию, уделяя особое внимание правилам

безопасной работы. Пожалуйста, используйте инстру-

мент в соответствии с описанными правилами, в случае

неправильного использования прибора, его защитные

системы могут не сработать.

• Перед использованием инструмента проверьте

целостность корпуса на наличие сколов и трещин,

убедитесь, что щупы не повреждены. При обнаружении

дефектов не используйте инструмент.

• Перед работой всегда тестируйте прибор на прове-

ренной цепи, чтобы убедиться, что прибор работает

должным образом.

• Используйте прибор в соответствии с вольтажом,

указанным на инструменте или в инструкции.

• Используйте индивидуальные средства защиты (на-

пример, резиновые перчатки, маску, огнеупорную

одежду) для предотвращения повреждений и травм от

действия электрического тока или электрической дуги.

• Напряжение между входными клеммами или между

клеммой и точкой заземления не должно превышать

номинальное значение, указанное на инструменте.

• Будьте очень осторожны при превышении следующих

показателей: 30 В переменного тока, 42 В перемен-

Входное напряжение постоянное

Включение и выключение режима «про-

звонки»

Режим тестирования диода

Режим фиксации результата измерений

Режим определения проводника под

нагрузкой

MAX

Режим максимальных показаний

MAX

Режим минимальных показаний

NCV

Режим бесконтактного определения пере-

менного напряжения

MHz, Hz,

kHz

Hz: герц, единица измерения частоты.

kHz: килогерц

V, mV, A

V, mV: единица измерения напряжения

A: единица измерения силы тока

°С /°F

Единица измерения температуры

(°C: градус Цельсия, °F: градус Фаренгейта)

Low Z

Режим измерения напряжения с низким

входным импедансом

F, μF

Ф: фарад, единица измерения емкости.

мкФ: микрофарад

Ω, kΩ,

MΩ

Ω: Ом, единица измерения электрического

сопротивления.

kΩ: Килоом, MΩ: Мегаом

ного тока, 60 В постоянного тока. Такие уровни могут

повлечь травмы или удар током.

• Во избежание ошибок в измерении, контролируйте за-

ряд батареи на дисплее прибора. В случае появления

информации о низком заряде батареи, замените ее.

• Не используйте инструмент вблизи взрывоопасного

газа, в условиях повышенной влажности.

• При использовании щупа убедитесь, что он плотно

вставлен в гнездо.

• Во время работы сначала соедините щуп с нулевым

вводом или с проводом заземления. При разъедине-

нии сначала разъедините провод под напряжением,

затем нулевой ввод или провод заземления.

• Прежде чем открыть нижнюю крышку или крышку

батарейного отсека, обесточьте щупы прибора. Не

используйте инструмент в разобранном виде или с

открытой крышкой батарейного отсека.

• Используйте инструмент только со щупом, который

идет в комплекте. При повреждении щупа, замените

его на аналогичный в соответствии с моделью.

СОВЕТЫ ПО БЕЗОПАСНОСТИ

• Не допускается снимать заднюю крышку для регули-

ровки или ремонта токовых клещей при включенном

электропитании. Эти работы должен производить

только подготовленный специалист.

• Перед тем, как открыть корпус токовых клещей или

крышку батарейного отсека, отсоедините от токовых

ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ

ИЗМЕРЕНИЕ ПУСКОВОГО ТОКА

1. Установите переключатель режимов в положение

выберете диапазон измерений (60\600\1000 А),

нажмите кнопку «FUNC» на дисплее отобразится

символ «INRUSH»

2. Откройте клещи нажатием на скобу раскрытия

клещей

3. Расположите клещи так, чтобы кабель находился в

центре рамки между зажимами

4. Аккуратно отпустите скобу, при этом зажимы клещей

сомкнутся

5. Прочитайте результаты измерений на экране дис

плея

ИЗМЕРЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ ТОКА

(VFD)

1. Установите переключатель режимов в положение

, выберете диапазон измерений (60\600\1000

А), нажмите кнопку «FUNC», выберите на дисплее

символ «VFD»

2. Откройте клещи нажатием на скобу раскрытия

3. Расположите клещи так, чтобы кабель находился в

центре рамки между зажимами

4. Аккуратно отпустите скобу, при этом зажимы клещей

сомкнутся

5. Прочитайте результаты измерений на экране дис

плея

клещей измерительные провода и удалите бескон-

тактный детектор напряжения с линии измерения.

• Во избежание неправильных показаний производите

замену батареи, как только на дисплее появляется

индикатор разряженной батареи.

• Для очистки корпуса токовых клещей от грязи исполь-

зуйте влажную ткань с мягким моющим средством. Не

используйте абразивы и растворители.

• По завершении работы выключите прибор, установив

поворотный переключатель в положение OFF.

• Если вы не планируете использовать прибор длитель-

ное время, выньте из него батарею и не храните его в

местах с повышенной температурой или влажностью.

ИЗМЕРЕНИЯ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ НА

ПРЯЖЕНИЯ

1. Установите переключатель режимов в положение

и выберите диапазон измерений (60/600/1000 А),

на экране отобразится значок

2. Откройте клещи нажатием на скобу раскрытия

клещей

3. Расположите клещи так, чтобы кабель находился в

центре рамки между зажимами

4. Аккуратно отпустите скобу, при этом зажимы клещей

сомкнутся

5. Прочитайте результаты измерений на экране

ИЗМЕРЕНИЕ ПЕРЕМЕННОГО ТОКА

1. Установите переключатель режимов в положение

или

на дисплее отобразится значок «VFD»

2. Подключите щупы в разъемы, красный - INPUT,

черный - COМ

3. Соедините щуп с источником напряжения или к обо

им концам нагрузки при проведении параллельного

измерения

4. Прочитайте результаты измерений на экране

ВНИМАНИЕ!

Не проводить измерения напряжения более 1 минуты.

Импеданс высокого входного напряжения прим.

10Мом

Импеданс низкого входного напряжения прим. 300кОм

0807

ИЗМЕРЕНИЯ ПЕРЕМЕННОГО ИЛИ ПОСТОЯННОГО

НАПРЯЖЕНИЯ

1. Установите переключатель режимов в положение

или

2. Нажимайте клавишу «FUNC» , пока не появится

символ «

» или « »

3. Подключите щупы в разъемы, красный - INPUT,

черный - COМ

4. Подключите датчик к источнику напряжения или

обоим концам нагрузки параллельно для измерения

5. Прочитайте результаты измерений на дисплее

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ

ВНИМАНИЕ!

При проведении измерений обесточьте цепь и отсо-

едините все высоковольтные

источники. В противном случае прибор может быть по-

врежден и испорчен

1. Установите поворотный переключатель в положе-

ние «

».

2. Подключите щупы в разъемы, красный - INPUT,

черный - COМ

3. Используя контакты измерительных щупов замерь-

те сопротивление в исследуемой цепи

4. Прочитайте результаты измерений на экране

ПЕРЕДНЯЯ ПАНЕЛЬ

1. Бесконтактный детектор напряжения

2. Зажим

3. Фонарик

4. Поворотный переключатель режимов

5. Кнопка «FUNC» предназначена для выбора одного

из предлагаемых режимов.

6. Кнопка «RAN» предназначена для перехода от ав-

томатического к ручному выбору режима измерений.

Для возврата к автоматическому режиму удержи-

вайте кнопку в течение 2 секунд.

7. Кнопка «MAX/MIN» предназначена для перехода

к измерениям максимальных и минимальных значе-

ний величины силы тока, напряжения, сопротивления

и температуры. При нажатии этой кнопку прибор

переходит в ручной режим управления измерениями.

8. Кнопка «

» предназначена для фиксации резуль-

татов измерений на экране. Нажмите данную кнопку,

при этом на экране отобразится символ Н. Для

выхода нажмите эту кнопку повторно. Для включения

и выключения фонарика удерживайте эту кнопку в

течение 2 секунд

9. Жидкокристаллический экран

10. Разъем «COM». Общая клемма. Подключается

тестовый щуп черного цвета.

11. Разъем «INPUT». Положительная входная клемма

(подключается к красному тестовому щупу).

12. Скоба раскрытия клещей.

ИЗМЕРЕНИЕ ЧАСТОТЫ

1. Установите переключатель режимов в положение

«Hz%».

2. Вставьте красный щуп в гнездо «INPUT», а черный

щуп в гнездо «COM»

3. Используя контакты измерительных щупов замерьте

сопротивление в исследуемой цепи

4. Прочитайте результаты измерений на экране

ПРОВЕРКА ДИОДОВ

ВНИМАНИЕ!

При проведении измерений обесточьте цепь и отсо-

едините все высоковольтные источники. В противном

случае прибор может быть поврежден и испорчен.

1. Установите поворотный переключатель в положе-

ние «

», на дисплее отобразится значок

2. Подключите щупы в разъемы, красный - INPUT,

черный - COМ

3. Соедините красный щуп прибора с анодом, а чер-

ный с катодом

4. Результаты измерений отобразятся на дисплее

инструмента
