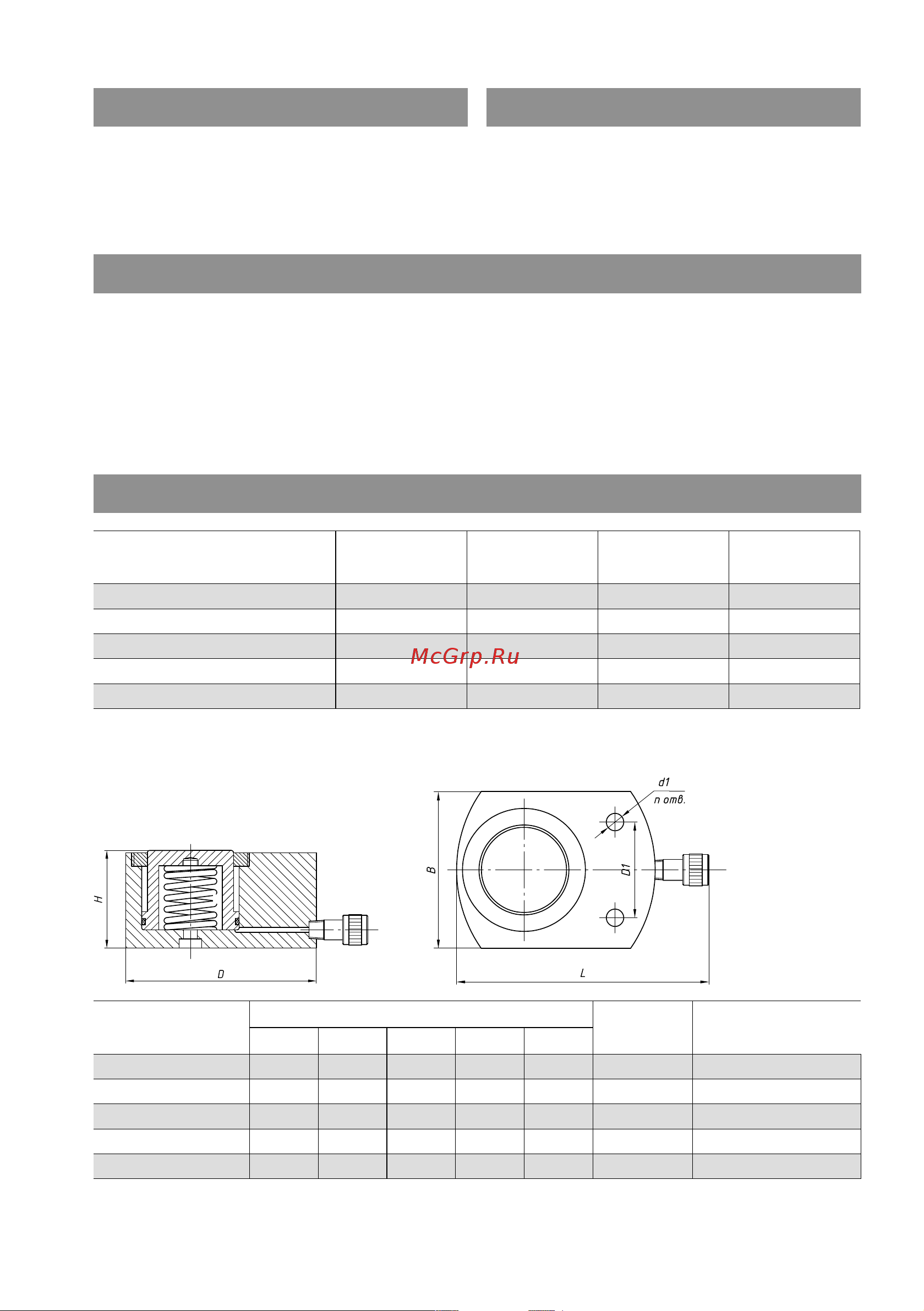

2
Домкраты гидравлические низкие ДНП
(КВТ), ДНМТ (КВТ) предназначены для
использования в ограниченном пространстве
при монтаже и выверке тяжелого оборудова-
ния, для выравнивания пролетов мостов
Назначение Комплект поставки
Общие технические характеристики моделей ДНП, ДНМТ
Характеристики модельного ряда ДНП
Пружинный возврат штока (модель ДНП)
Гравитационный возврат штока (модель ДНМТ)
Материал домкрата: лигированная сталь 40Х
Максимальное рабочее давление: 70 МПа
Рабочая жидкость: гидравлическое всесезонное масло КВТ
Рифленая поверхность опоры
Диапазон рабочих температур: -15…+ 50 С°
Домкрат . . . . . . . . . . . . . . . . . . . . . 1шт.
Ремкомплект (уплотнительные кольца) 1шт.
Упаковка
(гофроящик/деревянный ящик) . . . . .1шт.
Паспорт . . . . . . . . . . . . . . . . . . . . . 1шт.
Модель Усилие (тс)
Ход штока
(мм)
Диаметр штока
(мм)
Объем масла
(мл)
ДН-10 П11 10 11 43 16
ДН-20П12 20 12 60 31
ДН-30П14 30 14 73 55
ДН-50П16 50 16 95 113
ДН-100П16 100 16 135 229
Модель
Размеры инструмента (мм)
Вес (кг)
Размеры
упаковки (мм)
DхB L H D
1 d1
ДН-10 П11 82х55 147 42 36.6 7.1 1.50 157х65х52
ДН-20П12 101х76 166 51 49.0 10.0 2.70 176х86х61
ДН-30П14 117х95 182 58 52.3 10.0 4.60 192х105х68
ДН-50П16 147х120 212 66 71.5 11. 0 7. 8 0 222х130х76
ДН-100П16 187х163 252 85 86.2 13.5 16.80 262х173х95
Размеры и габаритно-весовые характеристики
D
