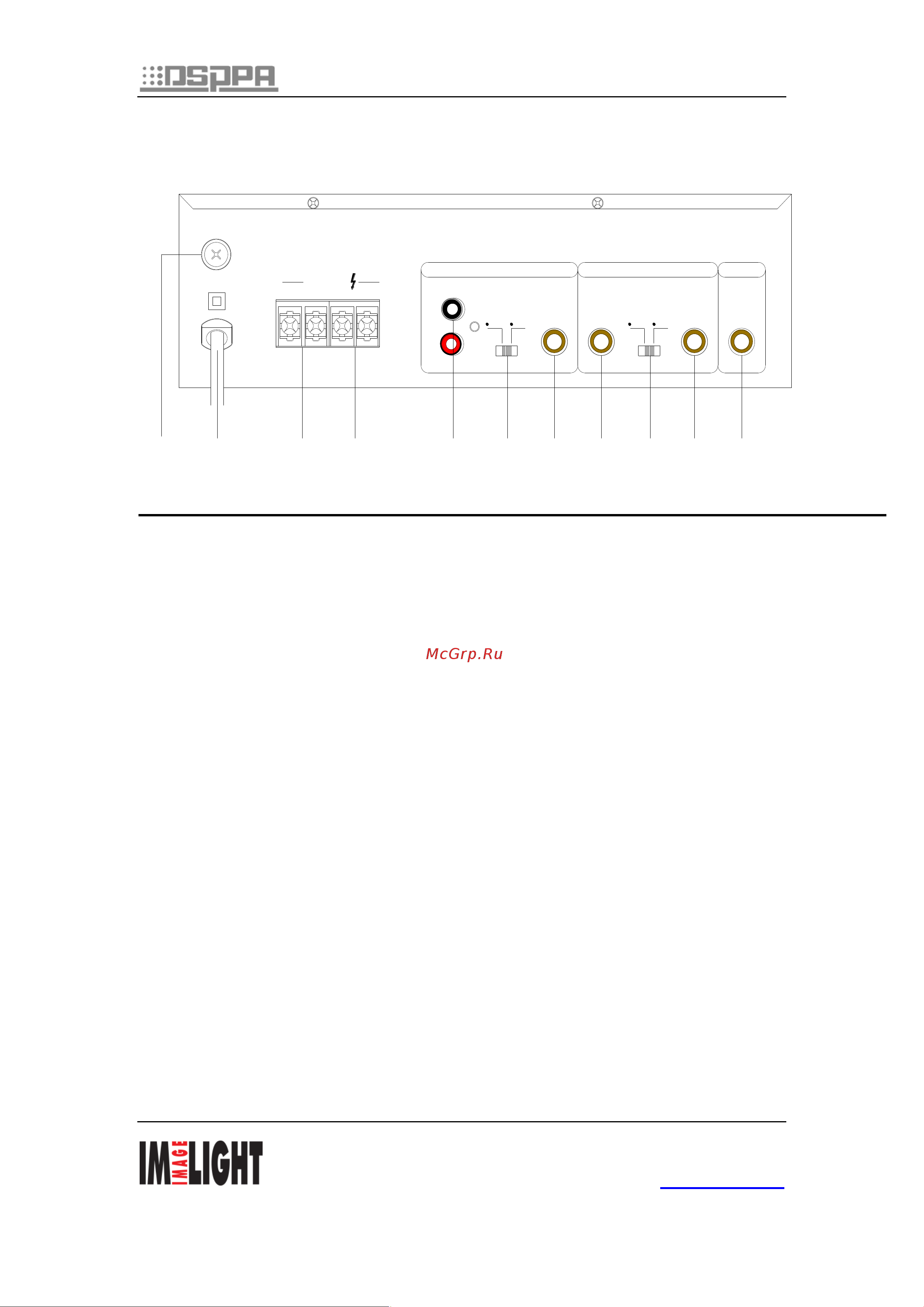

Задняя панель

F U S E

~ 220 V /1 A

~ 220 V /50 H z

A U X 2 /M I C 3 IN P U T A U X 1 /M I C 2 IN P U T

IN P U T

M IC 3

M IC 2A U X 1

A U X2 M IC 3 A U X1 M IC 2

4 ¦ ¸-1 6¦ ¸ 1 0 0V

C O MC O M

O U T P U T

1 2

3 5 6

8 9 10

114

A U X 2

E M C

1. Предохранитель

При выходе из строя предохранителя замените его на предохранитель такого же типа;

2. Шнур питания

Шнур питания переменного тока для входного сигнала от 100В–230В;

3. Разъем для подключения линий громкоговорителей с импедансом 4-16Ом

Выходы должны быть соединены с громкоговорителями с низким импедансом 4-16Ом;

4. Клеммы для подключения линий громкоговорителей 100В

Громкоговорители должны быть соединены c разъемами «+» - 100В, «-» - COM.

Не подключайте к подключайте к этим клеммам громкоговорители с низким

импедансом 4-16 Ом. Соблюдайте полярность (100В - СОМ) на протяжении всей

линии громкоговорителей;

5. Вход AUX2

Разъем для подключения внешнего источника сигнала;

6. Переключатель AUX2/MIC3

Переключатель входа: внешний источник сигнала/микрофон;

7. Вход MIC3

Разъем для подключения микрофона;

8. Вход AUX1
