* * Цифровая аудиоматрица
8
10. Вход аварийной сигнализации
Данная контактная группа используется для получения аварийных сигналов с пульта охранно-пожарной
сигнализации.
11. Порты мониторинга и расширения системы
Возможность расширения системы до 32 зон
12. Порт подключения телефонной линии
Используется для подключения устройства к местной телефонной линии и совершения телефонного
пейджинга.
13. Порт USB
Используется для обновления внутренней микропрограммы устройства.
14. Микрофонный вход
Позволяет подключить к устройству микрофон в качестве одного из источников аудиосигнала.
15. Переключатель фантомного питания +48В
Источник фантомного питания для подключения конденсаторных микрофонов. Будьте внимательны
при обращении с данным переключателем, сверяйтесь с инструкцией к микрофону. В противном
случае возможен выход микрофона из строя.
16. Регулятор чувствительности микрофонного входа
17. Линейные аудиовходы

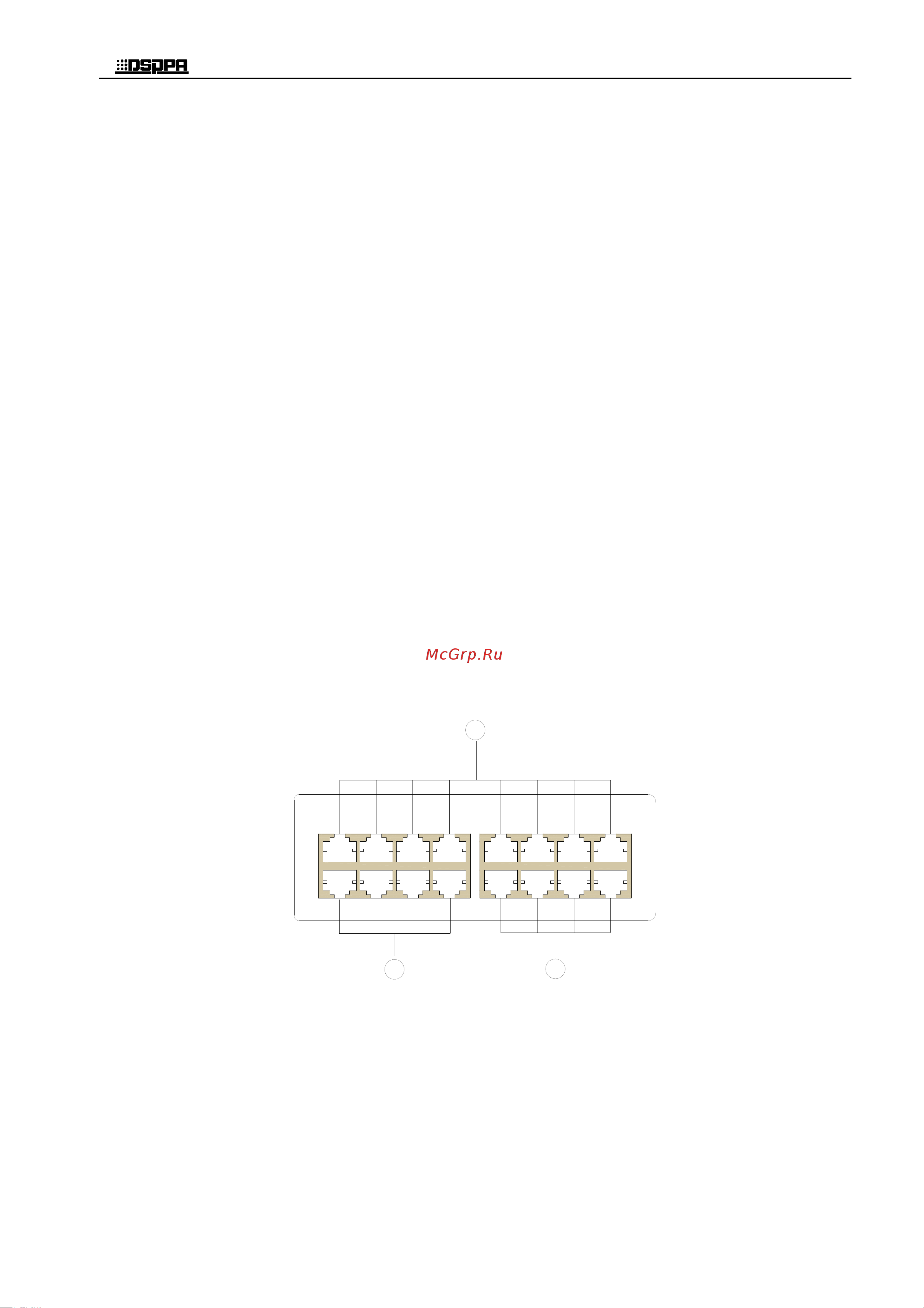

18. Панель подключения внешних устройств и перспективных приборов
WP1 WP2 WP3 WP4
WP5
WP6 WP7 WP8
PAGE1PAGE2 PAGE3 PAGE4
2
1
3
TEST
1) Порты подключения контрольных панелей
Позволяют подключить до 8-ми контрольных панелей DSPPA MAG-808C или MAG-808S
2) Порты подключения перспективных приборов
3) Порты подключения микрофонных консолей
Позволяют подключить до 4-х микрофонных консолей DSPPA MAG-808R
