Dsppa MAG-808R [7/31] Задняя панель
![Dsppa MAG-808R [7/31] Задняя панель](/views2/1890741/page7/bg7.png)
* * Цифровая аудиоматрица
7

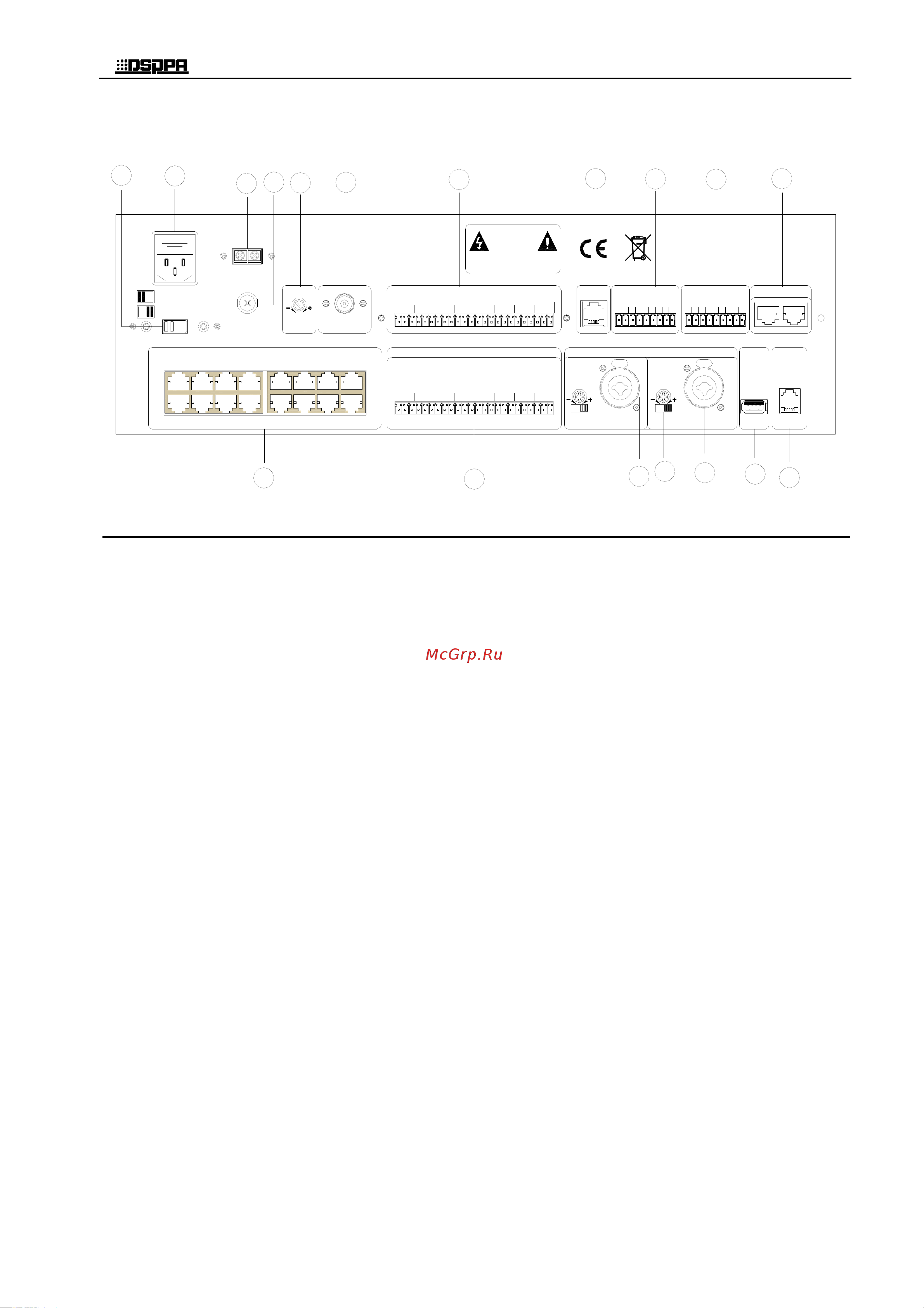

2.2 Задняя панель
WP1 WP2
WP3
WP4
WP5 WP6
WP7
WP8
PAGE1PAGE2 PAGE3 PAGE4
LINE INPUT
+
-
G
+
-
G
+
-
G
+
-
G
+
-
G
+
-
G
+
-
G
1 2 3 4 5 6
+
-
G
+
-
G
7 8
PHANTOM
MIC
MIC 1 MIC 2
MIC INPUT
TEST
DC POWER INPUT
GND.+24VDC
EMERGENCY
EVAC_IN
ALERT_IN
GND
RESERVE
RESERVE
1 G
CONTACT CLOSURE
FIRE ALARM
TEST
NET
MODEL: MAG808
VOLTAGE SELECTOR
~110V/50Hz F4AL
~220V/50Hz F2AL
110V
220V
TEL
USB
ZONE OUTPUT
+
-
G
+
-
G
+
-
G
+
-
G
+
-
G
+
-
G
+
-
G
3
4
5 6
7
8
+
-
G
+
-
G
2
+
-
G
+
-
G
1
FM
~110V/220V 50Hz
F4AL
2 3 4 5 6 7 8
RESERVE
VOL
PHANTOM
MIC
VOL
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION!
MP3
VOL
EMC_IN-
EMC_IN+
RESERVE
230
12
13
14
15
16
17
18
1
2
3
4
5
6
7
8
9
10
11
1. Переключатель рабочего напряжения 110/220 В (AC)
Служит для переключения рабочего напряжения в зависимости от местного стандарта электропитания.
2. Разъем электропитания (AC) и предохранитель
Служит для подключения устройства к сети переменного тока.
3. Клеммы аварийного электропитания 24 В (DC)
Служит для подключения источника аварийного питания.
4. Предохранитель входа аварийного питания 24 В (DC)
В случае выхода предохранителя из строя замените его предохранителем такого же типа. В случае
повторного выхода из строя обратитесь в сервисный центр или к дилеру DSPPA для проверки
оборудования на предмет внутренних неисправностей. Для замены предохранителя используйте
крестовую отвёртку.
5. Регулятор громкости MP3-проигрывателя
6. Разъём для подключения FM-антенны
7. Линейные выходы
Разъемы предназначены для подключения к усилителям мощности.
8. Порт Ethernet
Данный порт служит для дистанционного управления устройством через локальную сеть.
9. Входы тревожных сигналов (триггеров)
Данные входы позволяют получать от внешних устройств и систем (например, системы пожарного
оповещения) сигналы тревоги и соответствующим образом реагировать на них.
