MAG-1306/1312/1325/1335

www.info-pa.ru

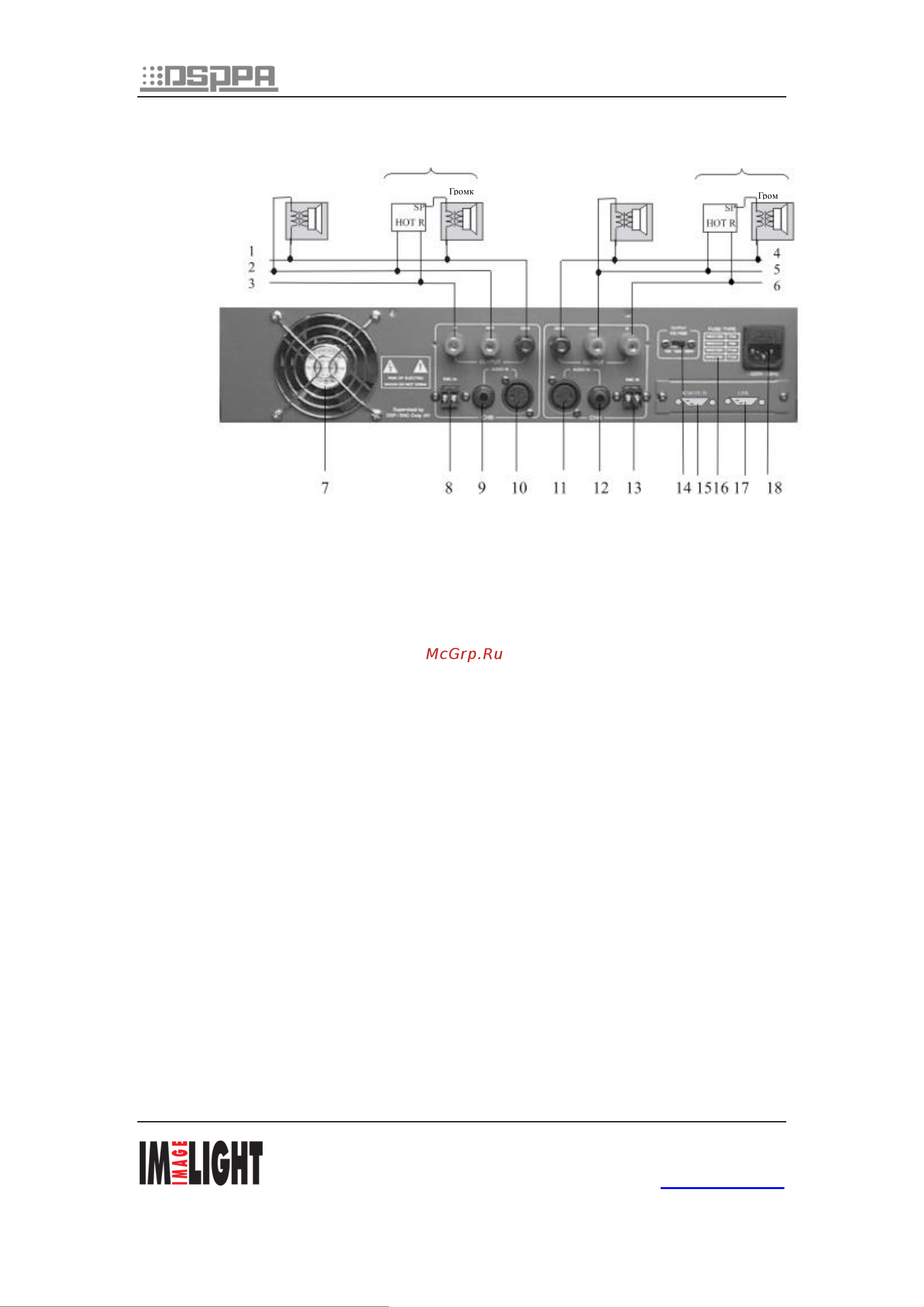

Задняя панель и схема подключения

1. Общий провод выхода, канал B

2. Сигнальный провод выхода, канал B (НОТ)

3. Клемма R выхода, канал B

4. Общий провод выхода, канал A (COM)

5. Сигнальный провод выход, канал B (HOT)

6. Клемма R выхода, канал A

7. Выходное отверстие вентилятора

8. Разъем EMC IN [Вход сигнала центра оповещения о ЧС], канал A (подается замыкающий

сигнал)

9. Аудио вход, канал B (тип TRA)

10. Аудио вход, канал B (тип XLR)

11. Аудио вход, канал A (тип XLR)

12. Аудио вход, канал A (тип TRA)

13. Разъем EMC IN, канал B (подается замыкающий сигнал)

14. Переключатель выходного напряжения

15. Главный коммуникационный интерфейс (опционально)

16. Табличка предохранителей

17. Коммуникационный интерфейс (опционально)

18. Разъем источника питания (включая M/S предохранитель)

Акустическая система с регулятором громкости

Громкоговоритель

Регулятор

громкости

Регулятор

громкости
