DSP-5311

ВЫБОР КОММУТАЦИОННЫХ КАБЕЛЕЙ ДЛЯ АС

Акустические системы (АС) должны быть подключены соответствующим по сечению кабелем. Слишком

тонкий кабель может стать причиной перегрева кабеля и большой потери мощности и качества звучания.

Более полную информацию по расчёту сечения кабеля можно получить на сайте www.info-pa.ru

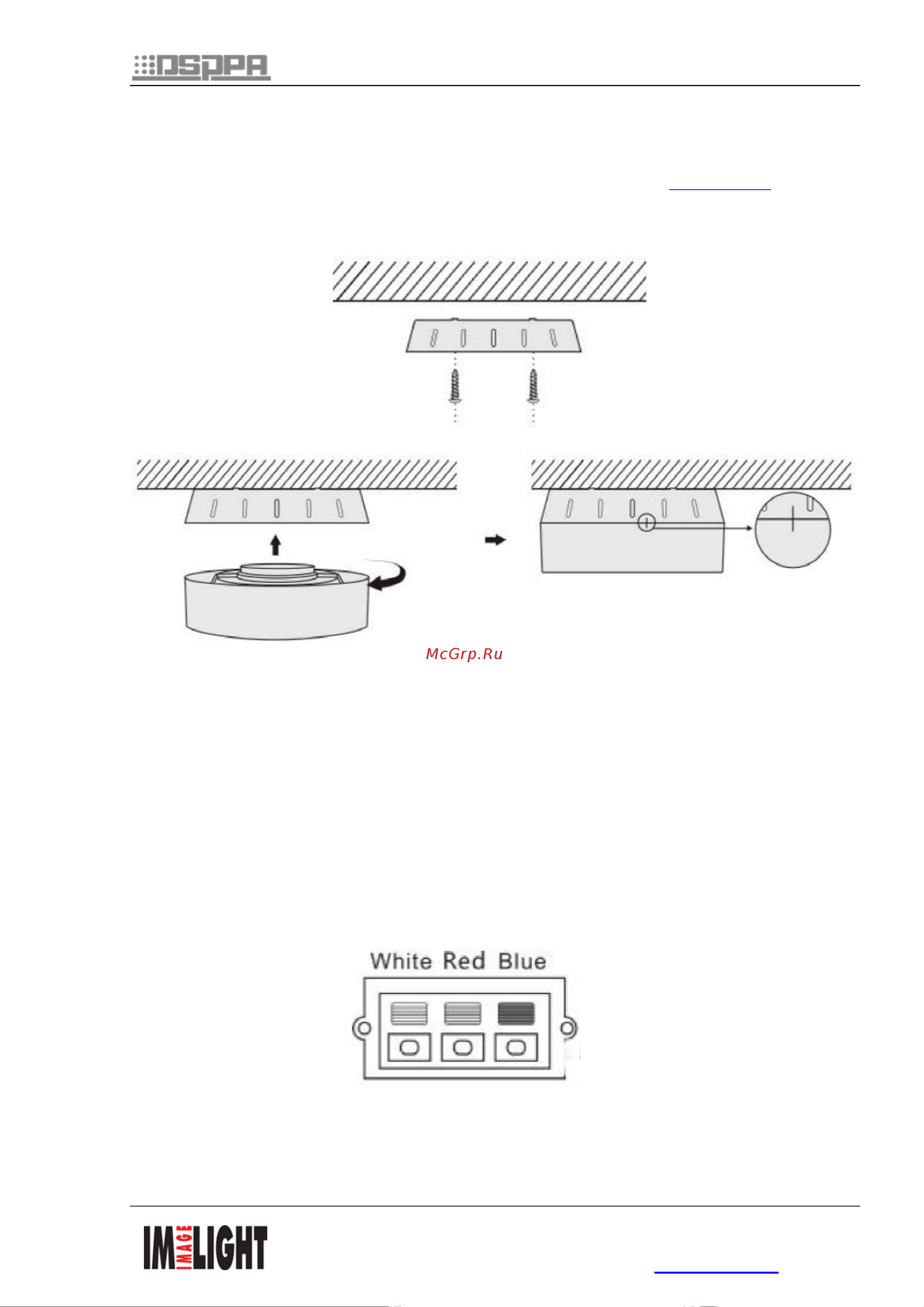

УСТАНОВКА

2. 3.

1. Снимите заднюю часть громкоговорителя, повернув «против часовой стрелки». Установите её на

горизонтальную или вертикальную поверхность, используя монтажные отверстия в корпусе, и подключив

трансляционные линии к разъёмам соответствующей мощности.

2. Соберите корпус, совместив пазы на частях и повернуть «по часовой стрелке» до щелчка

3. Проверьте совпадение меток на обоих частях корпуса – они должны совпадать.

ПОДКЛЮЧЕНИЕ

С тыльной стороны АС расположен коммутационный разъем, который позволяет подключить

громкоговоритель к трансляционной линии.

10Вт - COM - 5Вт

Будьте предельно внимательны при подключении громкоговорителей.

Соблюдайте полярность подключения.

Помните, что суммарная мощность громкоговорителей не должна превышать мощности усилителя и

громкоговорители в одной линии подключаются параллельно (для 100-вольтовых линий).
