Gonsin TL-VB4200 [12/21] Инструкция по установке

TL-VB4200 Digital Conference System

Инструкция по установке

Базовая конфигурация системы TL-VB4200 состоит из одного центрального

управляющего модуля, одного пульта председателя и до 59-ти пультов делегатов (с

возможностью установки до 10 пультов вице-председателя).

1) Подключение пультов делегатов и председателя.

Подключите пульты делегатов при помощи прилагаемых T-образных кабелей. Пульт

председателя может быть установлен и подключен в любом месте.

Примечание: не подключайте больше 25-ти пультов на одну линию.

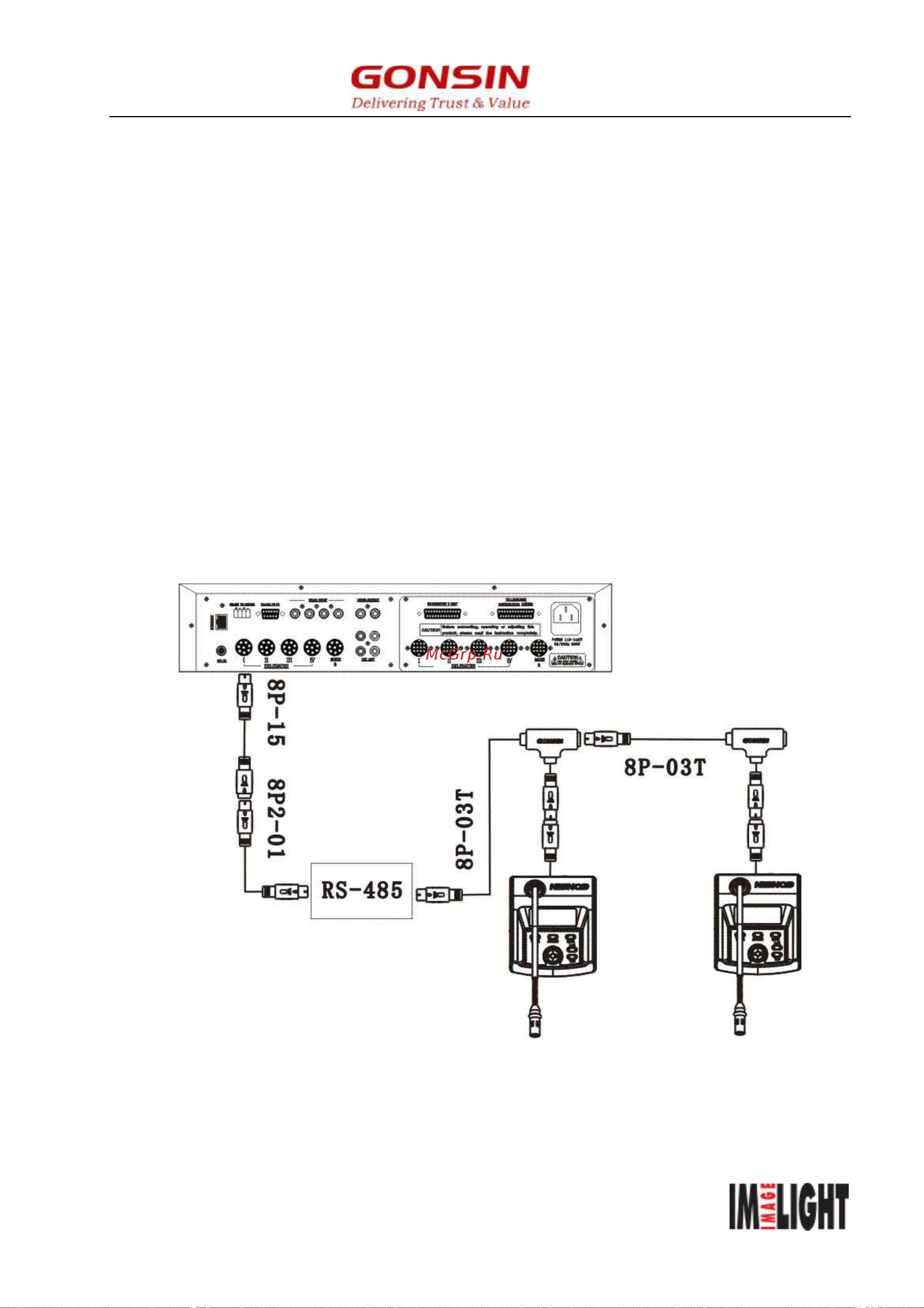

2) Подключение пультов делегатов к центральному модулю.

При помощи прилагаемых кабелей пульты делегатов могут быть подключены к

центральному модулю по 5-ти линиям.

Примечание: не подключайте больше 60-ти пультов к одному центральному

модулю.

(1)
