ATIS AD-480 W Kit box — подключение и маркировка проводов для видеодомофонов [5/8]
![ATIS AD-780 B Kit box [5/8] Страница 5](/views2/1891080/page5/bg5.png)
Серый: Общий (GND)
Красный: +12В (12VDC) домофона
Белый: Аудио (Audio) домофона
Черный: Общий (GND) домофона
Оранжевый: COM контакт реле
Синий: + Камеры (для CCTV)
Подключение и маркировка проводов
Желтый: Видео (Video) домофона
Устройство подключается к видеодомофону 4 проводами.
В случае видеопанели на несколько абонентов для всех
используется один общий провод для домофонов. Цветовая
маркировка нанесена на заднюю крышку видеопанели.
Контакты COM, NO - замыкаются, а
COM, NС - размыкаются при
нажатии кнопки открытия замка.
Опциональные контакты +Камеры и GND используются
для постоянного питания встроенной видеокамеры при
подключении к системе видеонаблюдения.
В устройстве установлено реле для подключения замков
всех типов замков.

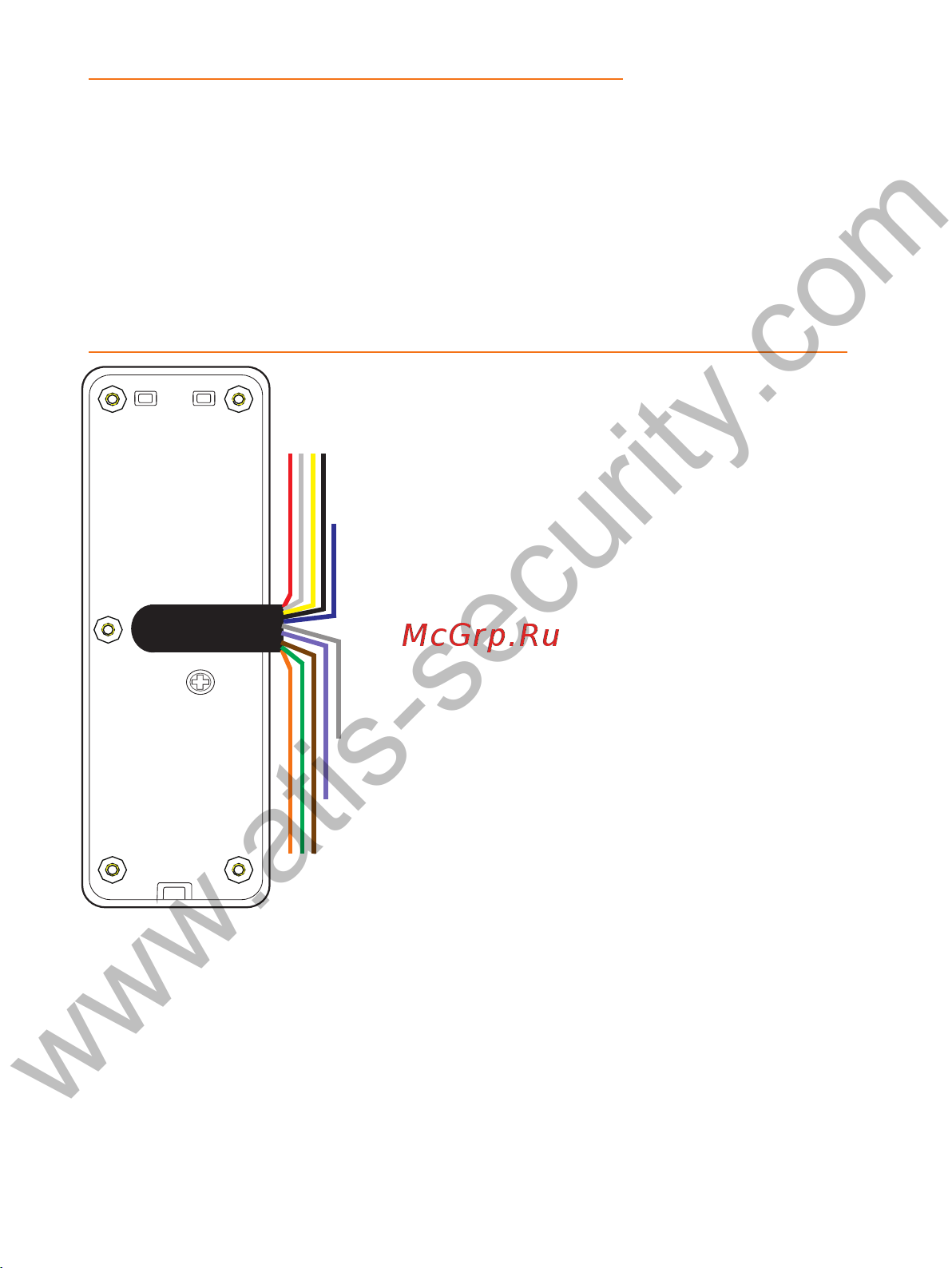

Пример маркировки проводов видеопанели ATIS с БУЗ
Опционально в устройство может быть установлен блок
управления замком (БУЗ), позволяющий открывать только
(!) электромеханические замки кратковременным
импульсом без применения блока питания.
Коричневый: NС контакт реле
Фиолетовый: +БУЗ
Зелёный: NO контакт реле
На
домофон
Реле
БУЗ +
GND
+ Камеры
