Контроллер доступа серии DS-K2800·Краткое руководство пользователя
23
4 Подключение внешних устройств
4.1 Подключение считывателя карт

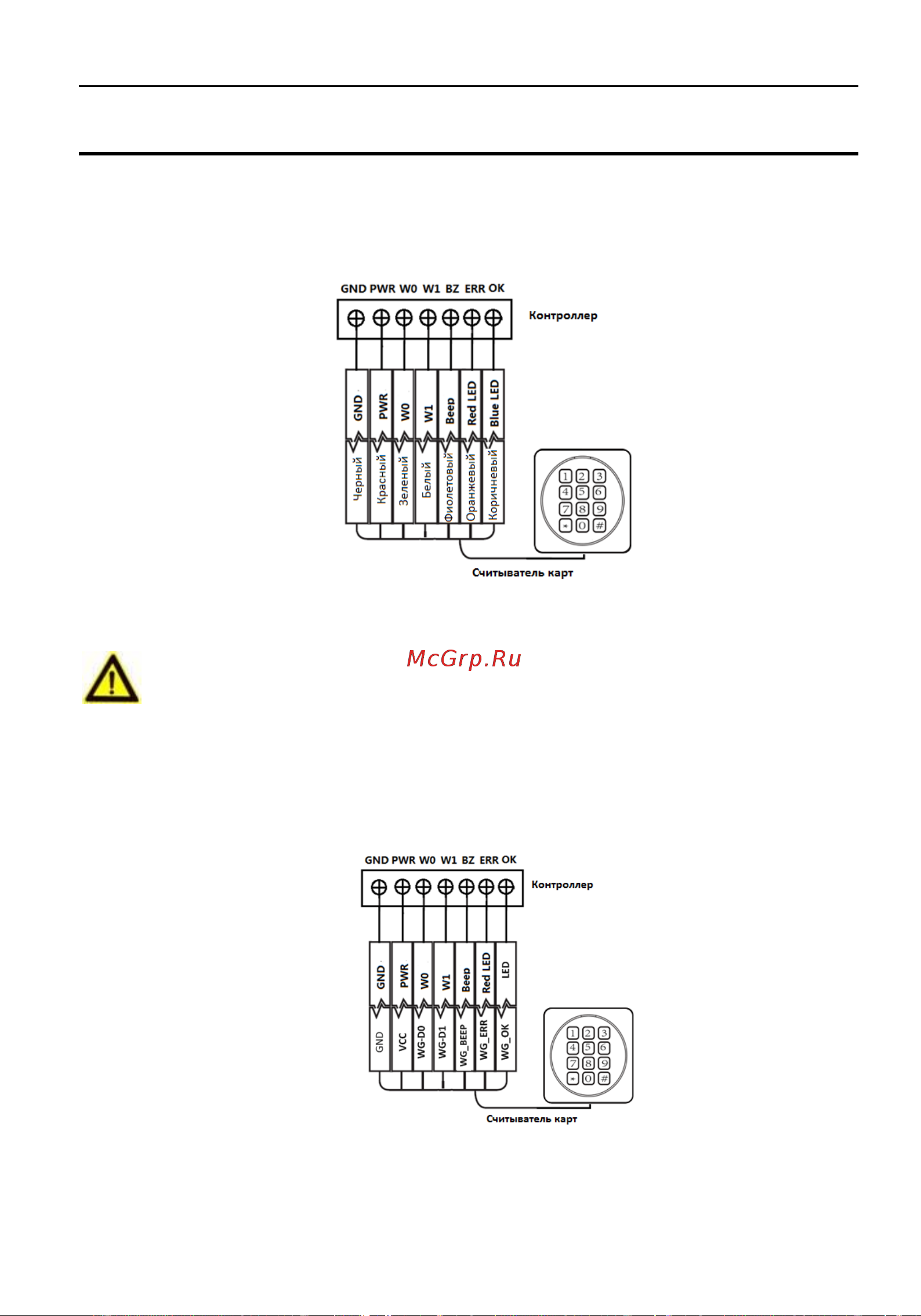

Рисунок 4-1 Схема подключения Wiegand считывателя карт
Примечание:
Вы должны подключить клеммы OK/ERR/BZ, если используете контроллер
доступа для управления светодиодом и зуммером Wiegand считывателя карт.
Для считывателей карт 1800 серии схема подключения представлена ниже.
Рисунок 4-2 Схема подключения считывателя карт 1800 серии
