Mirroring State

(Статус зеркалирования)

Выберите порт-источник коммутатора.

3.2.3 Сценарии применения

Требования сети

Ниже описано сетевое окружение пользователей предприятия.

• Отдел 1 получает доступ к коммутатору C через порт 1.

• Отдел 2 получает доступ к коммутатору C через порт 2.

• Сервер подключён к коммутатору С через порт 3.

Требования: Мониторинг сообщений, принимаемых и отправляемых отделом 1 и отделом 2

должен осуществляться через сервер.

Анализ сети

Требование может быть реализовано с использованием порта зеркалирования.

• Порт 1 и порт 2 выбираются в качестве портов-источников с режимом “Egress & Ingress”

(вход и выход).

• Порт 3 подключается к серверу и настраивается в качестве порта-получателя.

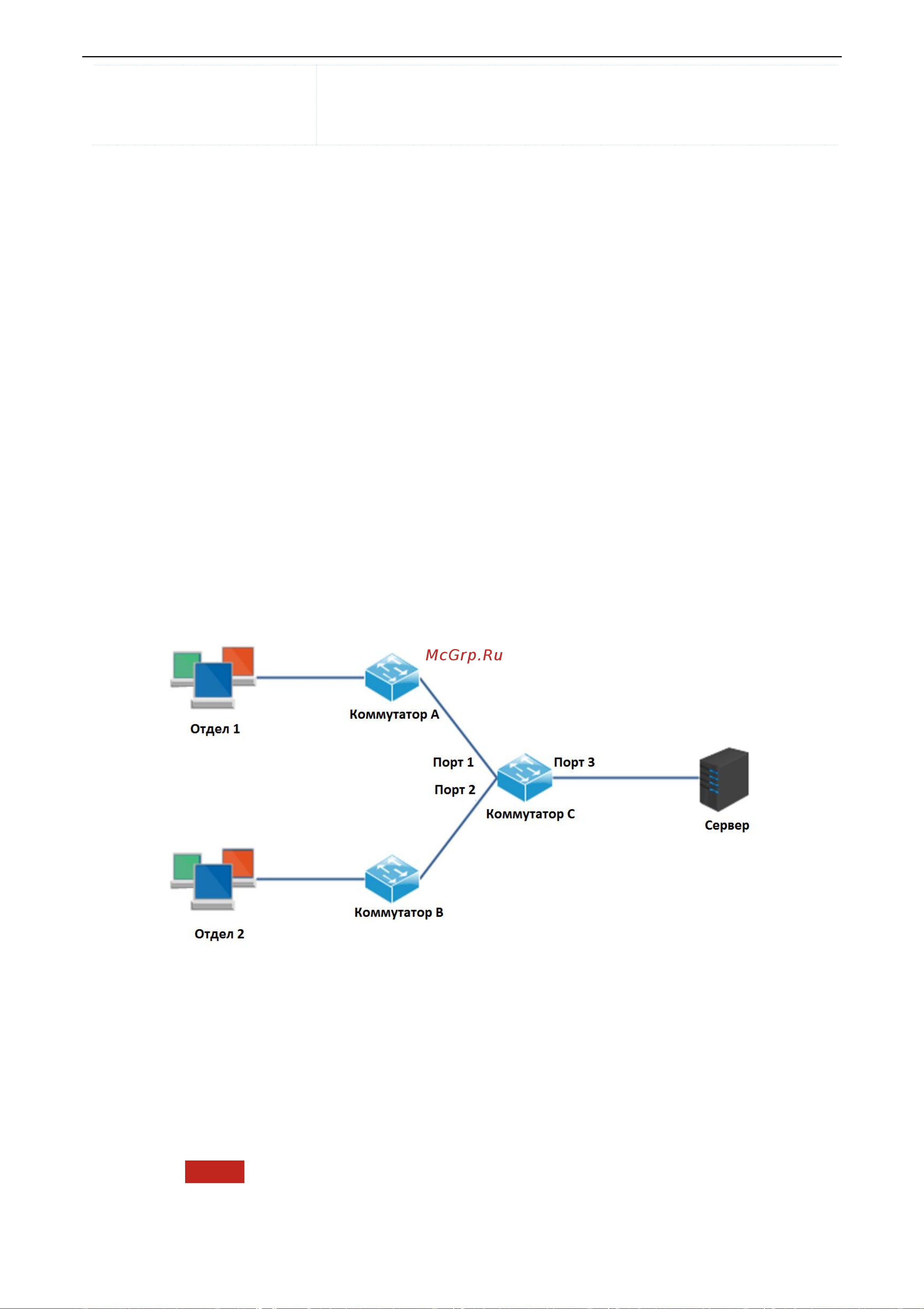

Диаграмма сети

Процедура настройки

1. Авторизуйтесь в веб-интерфейсе коммутатора C, затем пройдите Port Management > Port

Mirroring, чтобы открыть страницу настройки;

2. Mirroring Destination Port (Порт-назначения): выберите “3”;

3. Mirroring State (Статус зеркалирования): Выберите порты источника 1 и 2;

4. Sniffer Mode (Sniffer режим): Выберите “Egress & Ingress”;

5. Нажмите OK .
