• Чтобы добавить элемент на главный экран, выберите
пункт Добавить и выберите новый элемент для
добавления.
• Чтобы удалить с главного экрана добавленный на
него элемент, выберите пункт Удалить и выберите
элемент для удаления.
Установка карт памяти
На картплоттере можно использовать не входящие в
комплект карты памяти. На картах памяти с сохраненными
картографическими данными можно просматривать снимки
со спутников в высоком разрешении, а также
аэрофотоснимки портов, гаваней, пристаней и других
объектов. Вставьте пустую карту памяти, чтобы перенести
данные (маршрутные точки, маршруты и треки) на другой
совместимый картплоттер Garmin или на компьютер.

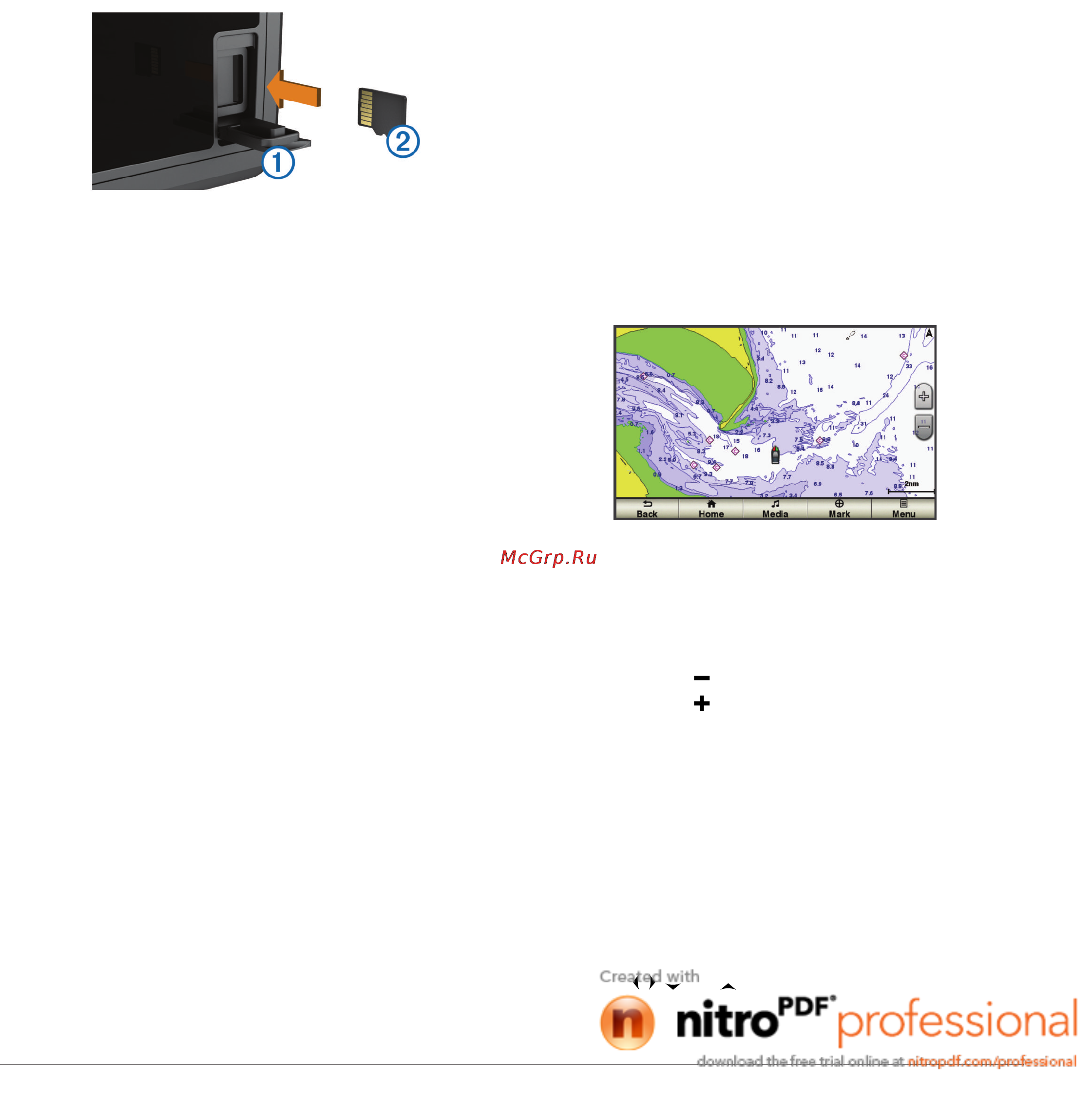

1
Откройте дверцу
À
на передней панели картплоттера.
2
Вставьте карту памяти
Á
так, чтобы сторона с рисунком
была обращена вправо.
3
Задвиньте карту до щелчка.
4
Закройте дверцу.
Режимы просмотра обычных и 3D-
карт
Данные картплоттеры содержат набор базовых карт. В
картплоттере доступны следующие режимы просмотра
обычных и 3D-карт. Доступность карт и режимов просмотра
определяется используемыми картографическими данными
и аксессуарами.
Карты и режимы их просмотра доступны в меню Карты.
Навигационная карта: навигационные данные, доступные
на предварительно загруженной карте и на любых
дополнительных картах, если они загружены. Эти
данные включают в себя буи, маяки, кабели, промеры
глубин, пристани, а также станции наблюдения за
приливами (вид сверху).
Perspective 3D: вид из точки над судном и позади него (в
соответствии с заданным курсом) и обеспечение
средства визуальной навигации. Этот просмотр
требуется при навигации через сложные отмели, рифы,
мосты или каналы, и особенно полезен при определении
маршрута входа и выхода в незнакомых портах или
местах якорной стоянки
Mariner’s Eye 3D: подробный, трехмерный вид из точки над
судном и позади него (в соответствии с заданным
курсом) и обеспечение средства визуальной навигации.
Такой режим просмотра требуется при навигации через
сложные отмели, рифы, мосты или каналы, и особенно
полезен при определении маршрута входа и выхода в
незнакомых портах или местах якорной стоянки.
ПРИМЕЧАНИЕ. режимы просмотра карт Mariner's Eye 3D
и Fish Eye 3D доступны только для некоторых областей
премиальных карт.
Fish Eye 3D: отображение рельефа морского дна в
соответствии с информацией, предоставляемой данной
картой. Если к картплоттеру подключен датчик сонара,
объекты в толще воды (например, рыба) указываются
красными, зеленым и желтыми кругами. Красный цвет
используется для указания наиболее крупных целей, а
зеленый — целей наименьшего размера.
ПРИМЕЧАНИЕ. режимы просмотра карт Mariner's Eye 3D
и Fish Eye 3D доступны только для некоторых областей
премиальных карт.
Карта рыбалки: подробное отображение контуров донного
рельефа и отметок глубин на карте. На данной карте не
отображаются навигационные данные, но при этом
отображаются подробные батиметрические данные и
усиливается изображение изобат для распознавания
рельефа дна. Этот режим оптимально подходит для
рыбной ловли в открытом море вдали от побережья.
ПРИМЕЧАНИЕ. карта прибрежной рыбалки доступна
только для некоторых областей премиальных карт.
Наложение радара: наложение данных радара на
навигационную карту или на карту рыбалки при
подключении к нему картплоттера. Эта функция
поддерживается не на всех устройствах.
Навигационная карта и карта прибрежной
рыбалки
ПРИМЕЧАНИЕ. карта прибрежной рыбалки доступна только
для некоторых областей премиальных карт.
Навигационная карта и карта прибрежной рыбалки
используются для прокладки маршрута, просмотра данных
карты и следования по маршруту. Карта рыбалки
предназначена для рыбалки в прибрежной зоне.
Чтобы открыть навигационную карту, выберите Карты >
Навигационная карта.
Чтобы открыть карту рыбалки, выберите Карты > Карта
рыбалки.
Увеличение и уменьшение масштаба карты
Для обозначения уровня масштабирования в нижней части
карты отображается соответствующее число. Отрезок под
числом обозначает данное расстояние на карте.
• Выберите значок для уменьшения масштаба.
• Выберите значок для увеличения масштаба.
Прокрутка карты
Вы можете перемещать карту для просмотра областей,
отличных от текущего местоположения.
1
Перетащите экран навигации на карте или
воспользуйтесь клавишами со стрелками.
2
Чтобы остановить прокрутку и перевести экран в текущее
местоположение, выберите пункт Остановить
прокрутку или Back.
Выбор элемента на карте с помощью кнопок на
устройстве
1
В режиме просмотра обычной или трехмерной карты
выберите , , или для перемещения курсора.
2
Выберите пункт Select.
2 Режимы просмотра обычных и 3D-карт
