ПРИМЕЧАНИЕ. чтобы сонар поддерживал функцию
сканирования DownVü, необходим совместимый
картплоттер или рыбопоисковый эхолот, а также
совместимый датчик.
DownVü высокочастотный сонар обеспечивает более четкое
изображение происходящего под судном, что позволяет
получить более полное представление об объектах, над
которыми проходит судно.
Обычные датчики выпускают конусообразный луч. DownVü
Сонар с технологией сканирования выпускает узкий луч,
схожий по форме с лучом копировальной машины. Этот луч
обеспечивает более четкое, напоминающее фотографию
изображение того, что находится под судном.
Вид сонара SideVü
ПРИМЕЧАНИЕ. не все модели поддерживают сонар SideVü
и датчики сканирования.
ПРИМЕЧАНИЕ. чтобы сонар SideVü поддерживал функцию
сканирования, необходим совместимый картплоттер,
совместимый модуль эхолота и совместимый датчик.

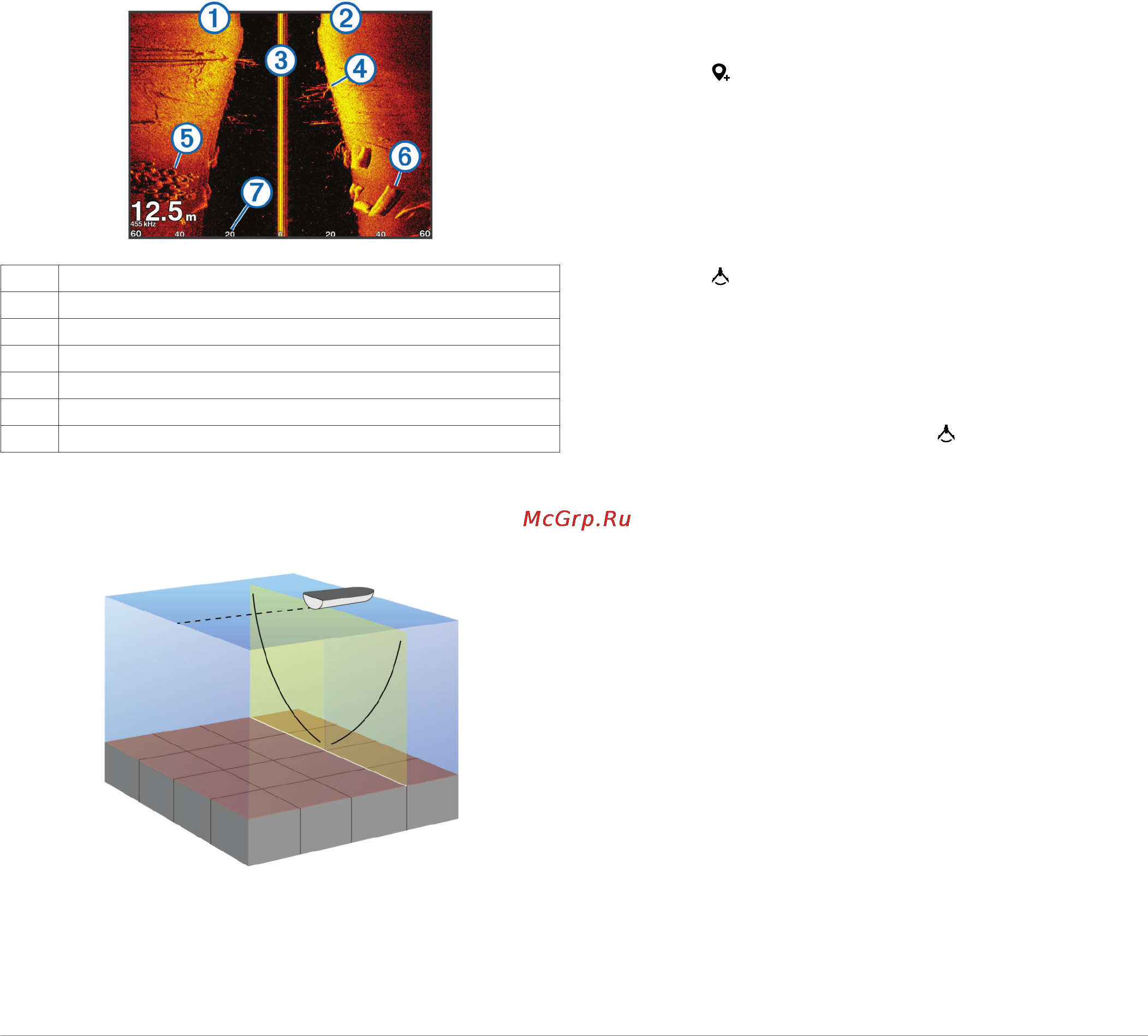

Сонар SideVü с технологией сканирования показывает
изображение объектов по бокам от судна. Эту функцию
можно использовать для определения структуры и поиска
рыбы.
À
Слева от судна
Á
Справа от судна
Â
Датчик на вашем судне
Ã
Деревья
Ä
Старые шины
Å
Бревна
Æ
Расстояние сбоку от судна
Технология сканирования SideVü/DownVü
Вместо обычного конусообразного луча датчик SideVü/
DownVü использует плоский луч для сканирования толщи
воды и грунта по бокам от судна.
Вид сонара с разделенным экраном
На разделенном экране можно одновременно
просматривать различные комбинации данных сонара.
Например, на одном экране можно просматривать окна
обычного сонара и сонара DownVü. Компоновку
разделенного экрана можно отредактировать – изменить
размер окна и расположение данных.
Скорость прокрутки обычного сонара и сонара DownVü
синхронизируются, чтобы было проще просматривать
разделенный экран.
Режим отображения данных сонара "Раздельное
увеличение"
В этом режиме отображения показания сонара
отображаются в виде диаграммы на весь экран, часть
которой отображается на этом же экране в увеличенном
масштабе.
Режим отображения данных сонара "Разделить
частоты"
В этом режиме в одной части экрана отображается
диаграмма, на которой представлены показания сонара при
работе на более высокой частоте, а в другой — на более
низкой.
ПРИМЕЧАНИЕ. для использования режима отображения
данных сонара "Разделить частоты" необходим
двухчастотный датчик.
Создание маршрутной точки на экране
сонара
1
В режиме отображения данных сонара выберите
местоположение.
2
Выберите .
3
При необходимости измените данные маршрутной точки.
Измерение расстояния на экране сонара
Вы можете измерить расстояние между двумя точками в
режиме отображения сонара SideVü.
1
В режиме отображения сонара SideVü выберите
местоположение на экране.
2
Выберите .
В выбранной точке на экране появится булавка.
3
Выберите другое местоположение.
Расстояние и угол от булавки отобразятся в верхнем
левом углу.
СОВЕТ. чтобы удалить булавку и измерить расстояние от
текущего местоположения, выберите .
Приостановка работы сонара
В режиме отображения данных сонара выберите пункт
MENU > Приост. работу сонара.
Просмотр журнала сонара
Вы можете прокрутить экран сонара и просмотреть данные
журнала.
1
В одном из режимов отображения данных сонара
выберите MENU > Приост. работу сонара.
2
Перетащите экран или используйте кнопки со стрелками.
Обмен данными сонара
Эта функция поддерживается не во всех моделях
картплоттера.
Вы можете просматривать данные сонара с других
картплоттеров с помощью встроенного модуля сонара,
подключенного к морской сети Garmin.
Каждый картплоттер в сети может отображать данные
сонара со всех совместимых модулей сонара и датчиков в
сети, независимо от того, в каком месте на борту они
закреплены. Например, на устройстве GPSMAP 1020xs,
закрепленном на корме, можно просматривать данные
16 Сонар
