Garmin AIS 300 [2/8] Монтажная схема проводки ais 300 устройство ais 300 подключено к картплоттеру через garmin через сеть nmea 2000

Garmin AIS 300 [2/8] Монтажная схема проводки ais 300 устройство ais 300 подключено к картплоттеру через garmin через сеть nmea 2000
 ИнструкциипоустановкеустройстваAIS300
* УстройствоAIS300необязательнодолжноиспользоватьсясовместносVHF-радиоустройством,однакоприналичиинабортусудна
обоихустройствонимогутподключатьсякоднойVHF-антенне.
ПереходнойВЧ-кабель
(входитвкомплект)
Картплоттер
(дополнительно;не
входитвкомплект)
СетьNMEA000—стр.4
1или4В
пост.тока
Кабельпитания/данныхAIS300
ОтводнойкабельNMEA
000(входитвкомплект)
Питание
картплоттера
ПитаниеVHF-радиоустройства
ПитаниесетиNMEA000
(невходитвкомплект)
Корпусприемного
устройстваAIS300
ВЧ-кабелькVHF-антенне
(невходитвкомплект)
VHF-
радиоустройство*
(дополнительно;не
входитвкомплект)

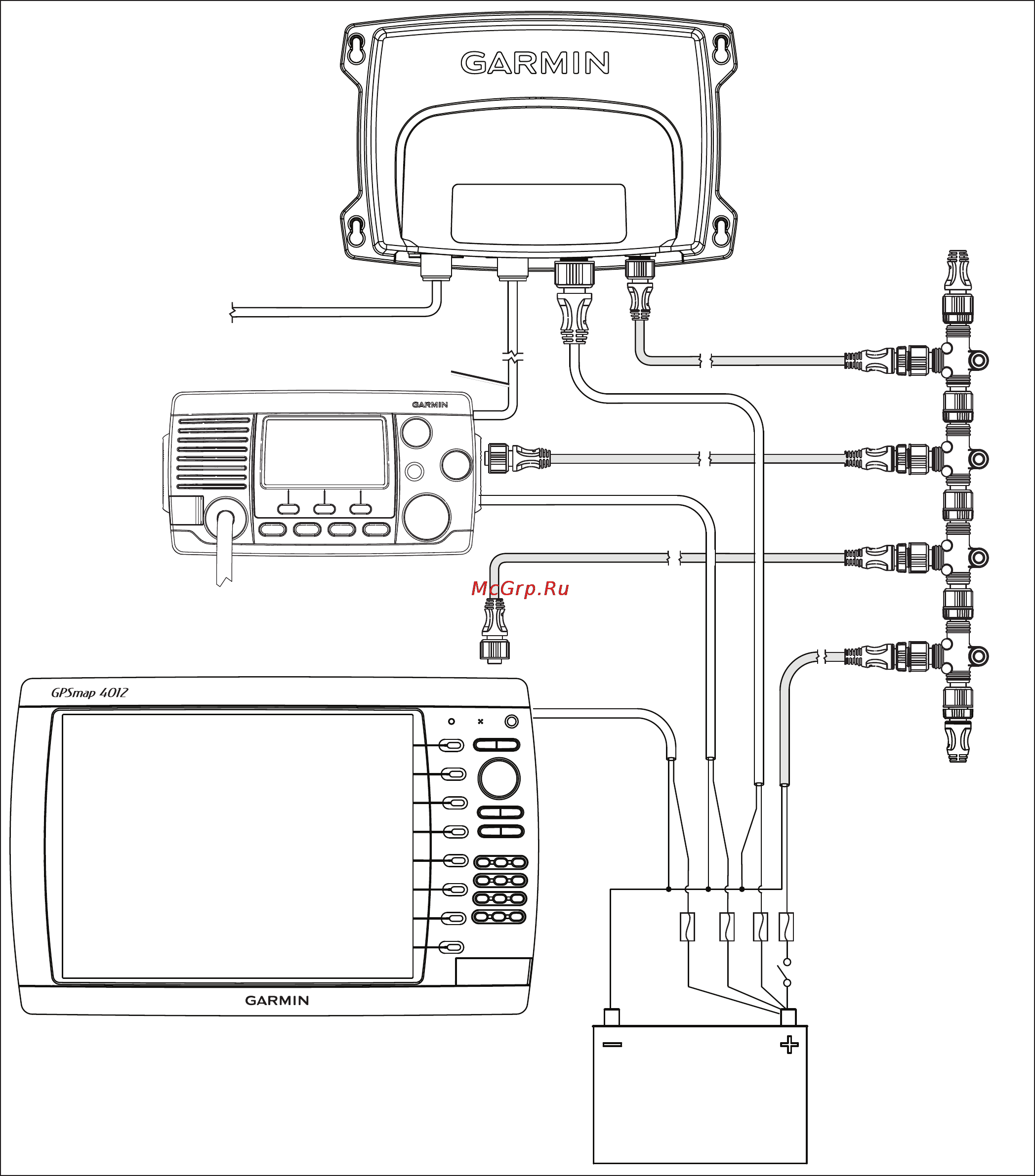

Монтажная схема проводки AIS 300: устройство AIS 300 подключено к картплоттеру
через Garmin через сеть NMEA 2000
