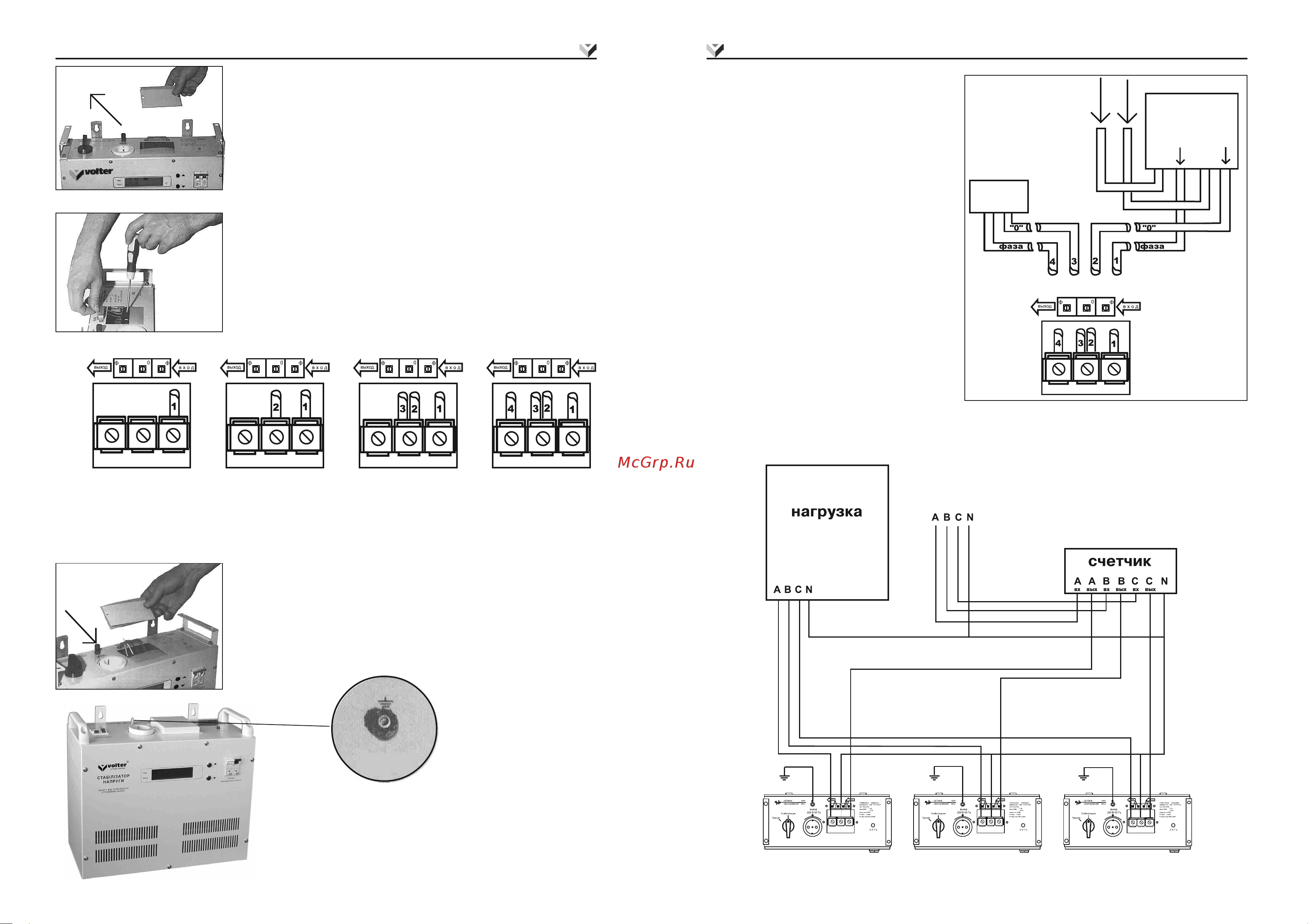

Подключение 11 Подключение 7 Снимите крышку рис 12 Будьте осторожны чтобы винты или шайбы не попали внутрь Отключите электроэнергию и подсоедините провода согласно схеме установки рис 17 Подключите к клеммнику провода силового ввода и вывода в соответствии с надписью над клеммником рис 13 14 1 ВХОД ФАЗА соединить с проводом ФАЗА на выходе счетчика 2 ВХОД О соединить с проводом О на выходе счетчика 3 ВЫХОД О соединить с проводом О на входе нагруз ки 4 ВЫХОД ФАЗА соединить с проводом ФАЗА на входе на грузки После выполнения всех опера ций стабилизатор готов к работе 1 ВХОД ФАЗА крайний справа 2 ВХОД 0 средний 3 ВЫХОД О средний 4 ВЫХОД ФАЗА крайний слева Рис аГи ш ш 11 Рис 17 Схема установки 6 2 1 Подключение к трехфазной сети При подключении необходимо обеспечить надежный контакт проводов с зажимами клеммника а также проверить изоляцию проводов друг от друга Проследите во время монтажа за тем чтобы внутрь стабилизато ра не попали посторонние предметы нагрузка АВСМ счетчик АВСЫ ААВВССЫ Рис 18 Схема подключения стабилизаторов к трехфазной сети
