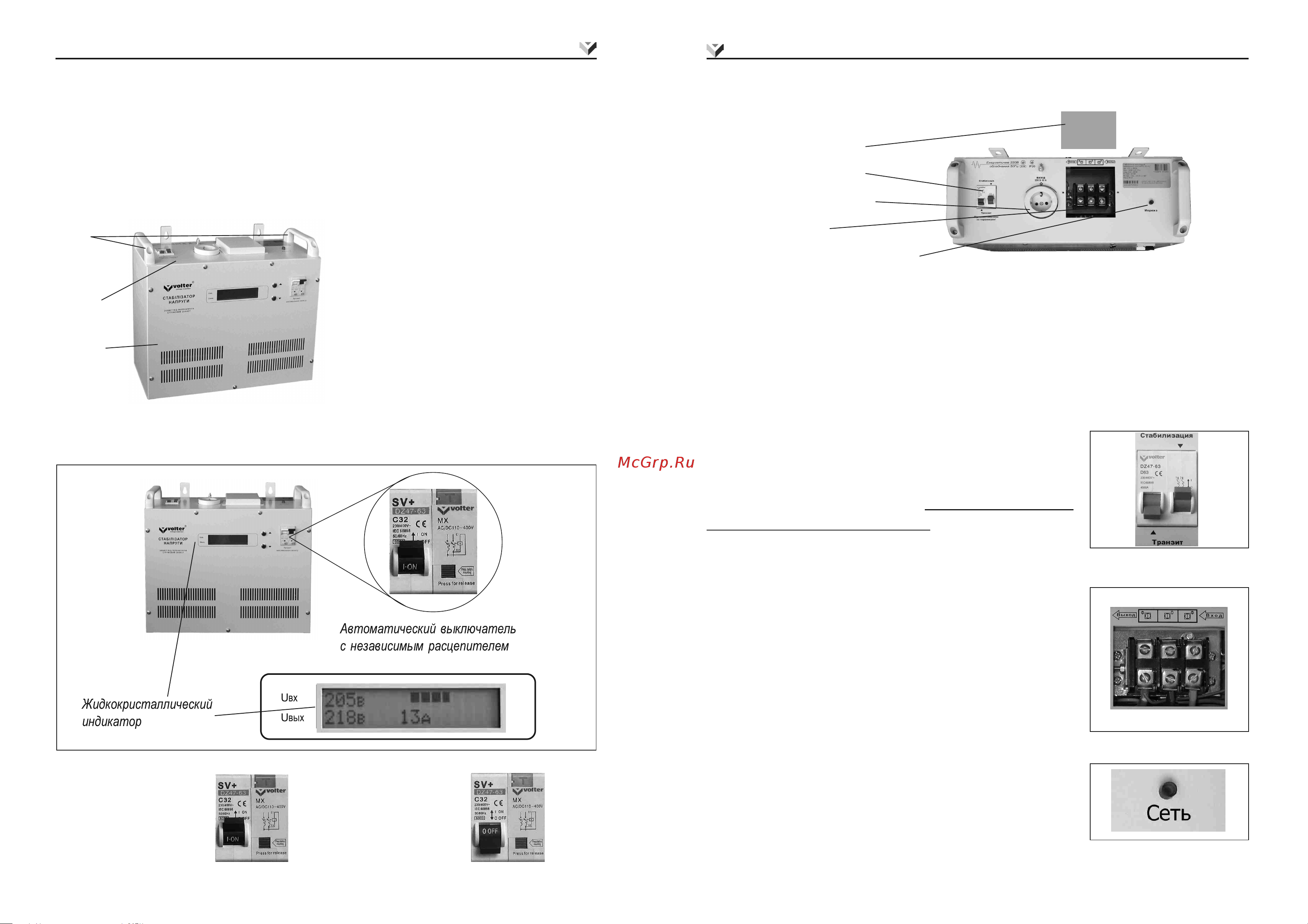

Устройство и принцип работы 7 5 Устройство и принцип работы Стабилизатор рис 1 выполнен в металлическом корпусе прямоуголь ной формы который позволяет эксплуатировать его как в настенном так и в напольном варианте Все функциональные узлы стабилизатора расположены на шасси которое закрыто лицевой частью корпуса и дни щем Для удобства переноски стабилизатора имеются ручки На лицевой панели корпуса рис 2 расположены жидкокристалли ческий индикатор кото рый отображает входное и вы ходное напряжение состояние электрон ных ключей и ток на грузки в режиме стабилиза ция а также автоматический выключатель с независимым рас цепителем и кнопки управления Рис 1 Стабилизатор напряжения Для моделей у и ш датчик тока дополнительная опция 7 Устройство и принцип работы 7 На верхней панели рис 4 стабилизатора расположены Индикатор включения сети Рис 4 Верхняя панель стабилизатора Съемная крышка открывает доступ к клеммнику Предохраняет от соприкосновения с токоведущими частями не допускает попадания внутрь стабилизатора посторонних предметов Крышка снимается толь ко при установке или демонтаже стабилизатора и должна находиться на месте при работе стабилизатора в любом режиме а также при хране нии и транспортировке стабилизатора Переключатель режима работы рис 5 Стабилизация Транзит служит для установле ния режима работы Изменять положение пере ключателя можно только при выключенном автоматическом выключателе который находит ся на лицевой панели стабилизатора Рис 5 Переключатель Выходная розетка 220 В с заземляющим кон тактом для оперативного подключения нагруз ки мощностью до 2 кВт Клеммник для стационарного подключения на грузки рис 6 Подсоединение к клеммнику не обходимо производить только при отключенной сети и в строгом соответствии с надписями на нем Вход Выход Ф 0 Рис 2 Лицевая панель стабилизатора а вверх включено Рис 3 Положения автоматического выключателя Индикатор включения сети рис 7 Указыва ет на то что стабилизатор находится под напря жением Светится при включении автоматичес кого выключателя и наличии напряжения в сети режима работы Рис 6 Клеммник Сеть Рис 7 Индикатор включения сети
