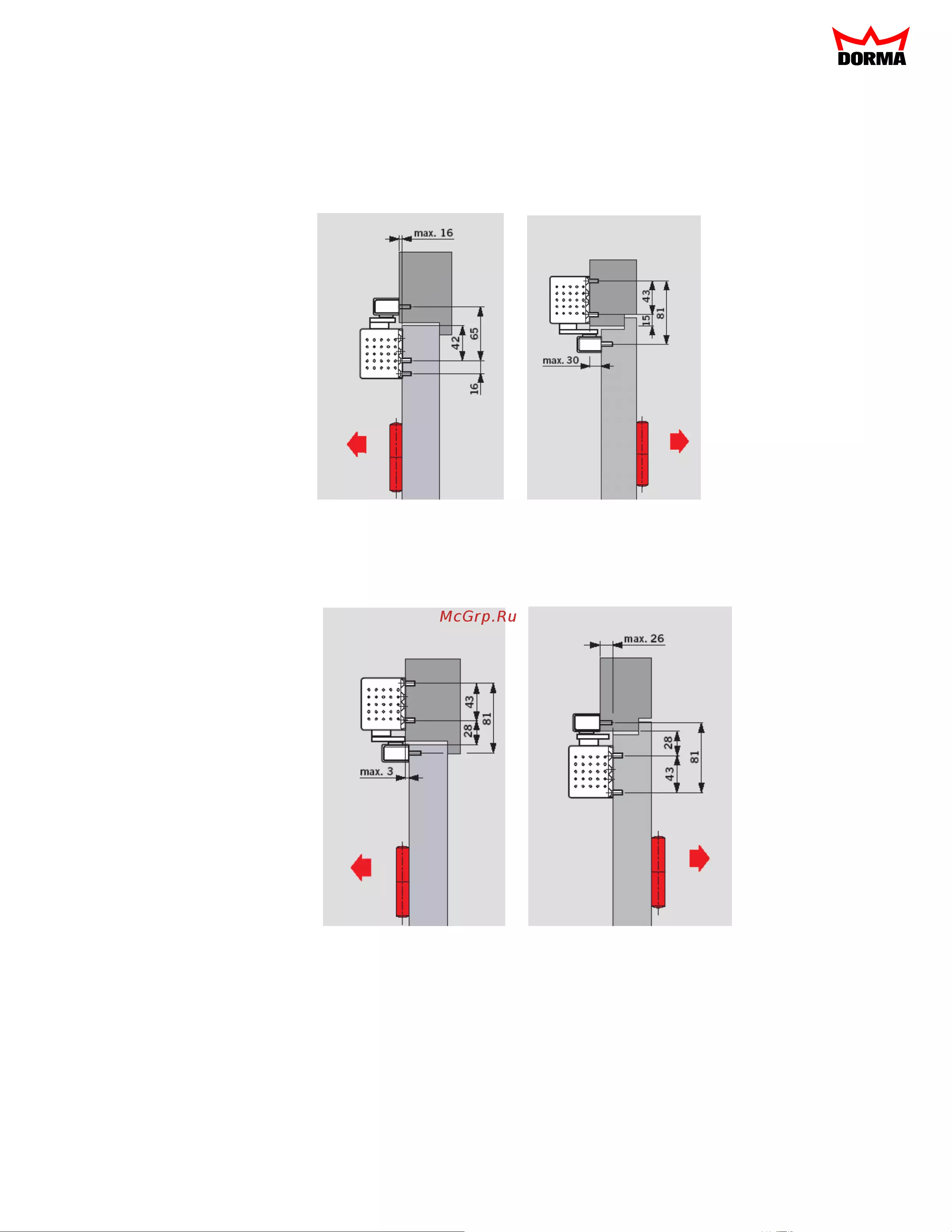

Варианты установки

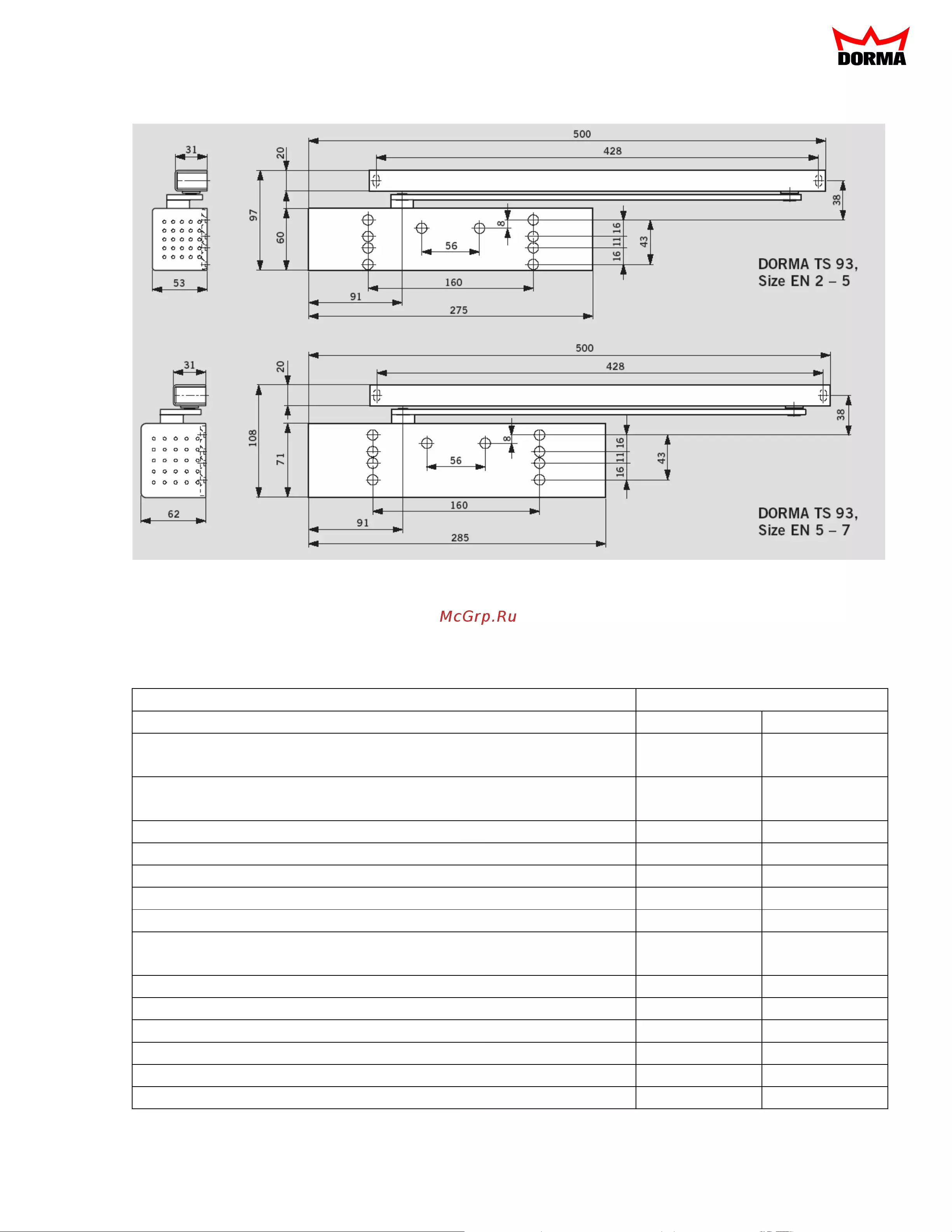

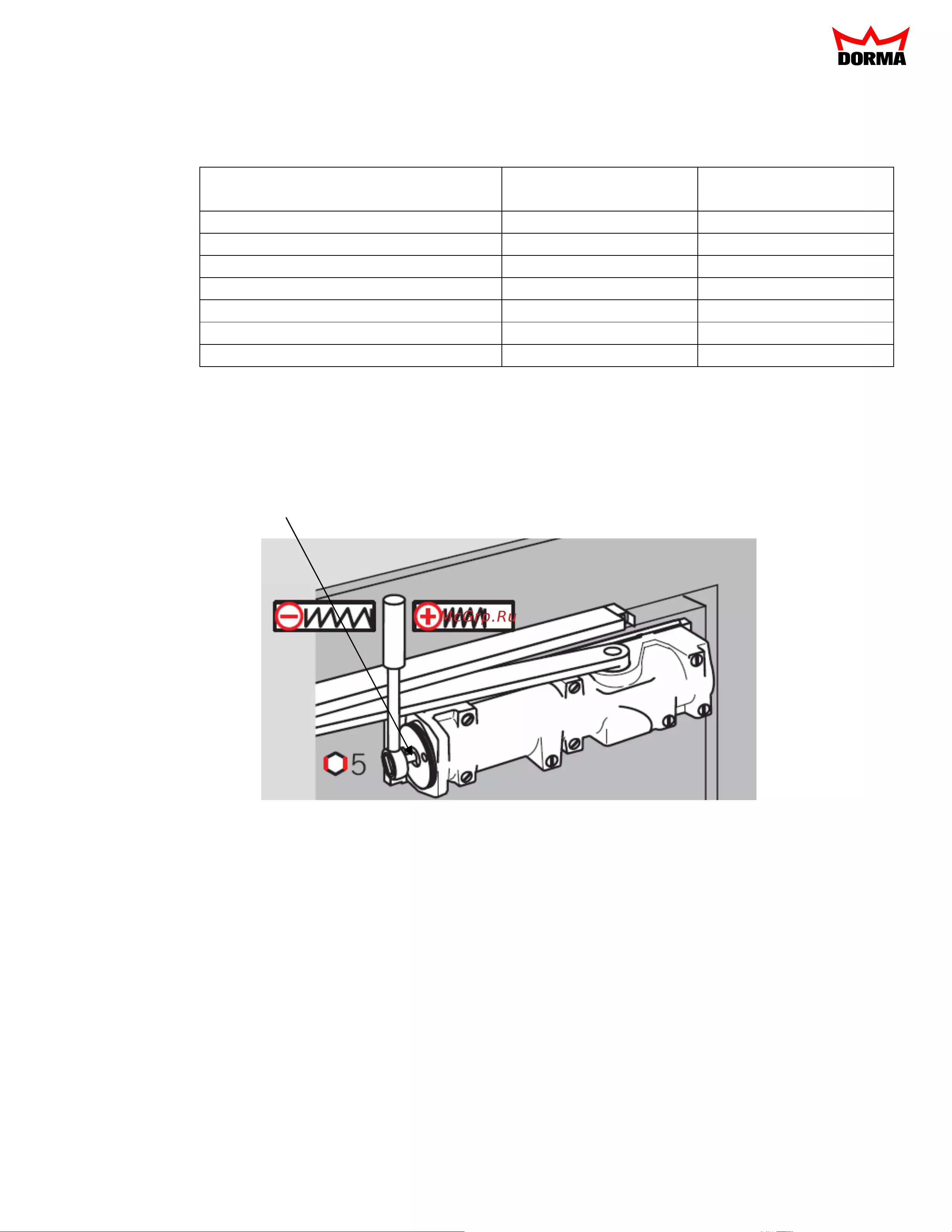

Доводчик DORMA TS93 предназначен для установки на правые и левые двери.

Установка исполнения B может производиться либо на полотно двери со стороны петель (см.

рис. 4), либо на коробку двери со стороны противоположной петлям (см. рис. 5).

Рис. 4. Рис. 5.

Доводчик исполнения G может быть установлен на коробку двери со стороны петель (см.

рис. 6), либо на полотно двери со стороны противоположной петлям (см. рис. 7).

Рис. 6. Рис. 7.

Направление открывания двери при этом не имеет значения.
