ВЗР.235900.000 ИМ
Турникет Cube С-04
Инструкция по монтажу
12
4.2.1 Подготовить горизонтальную площадку в месте установки
турникета.
4.2.2 Подготовить штробу или кабельный канал от площадки к
месту установки БП, ПУ и, если это требуется, к месту подключения СКУД и
ОПС.
4.2.3 Установочная площадка турникета.
Рисунок 5 – подготовить 6 отверстий диаметром 11 мм в полу, под
анкеры крепления двух стоек турникета.

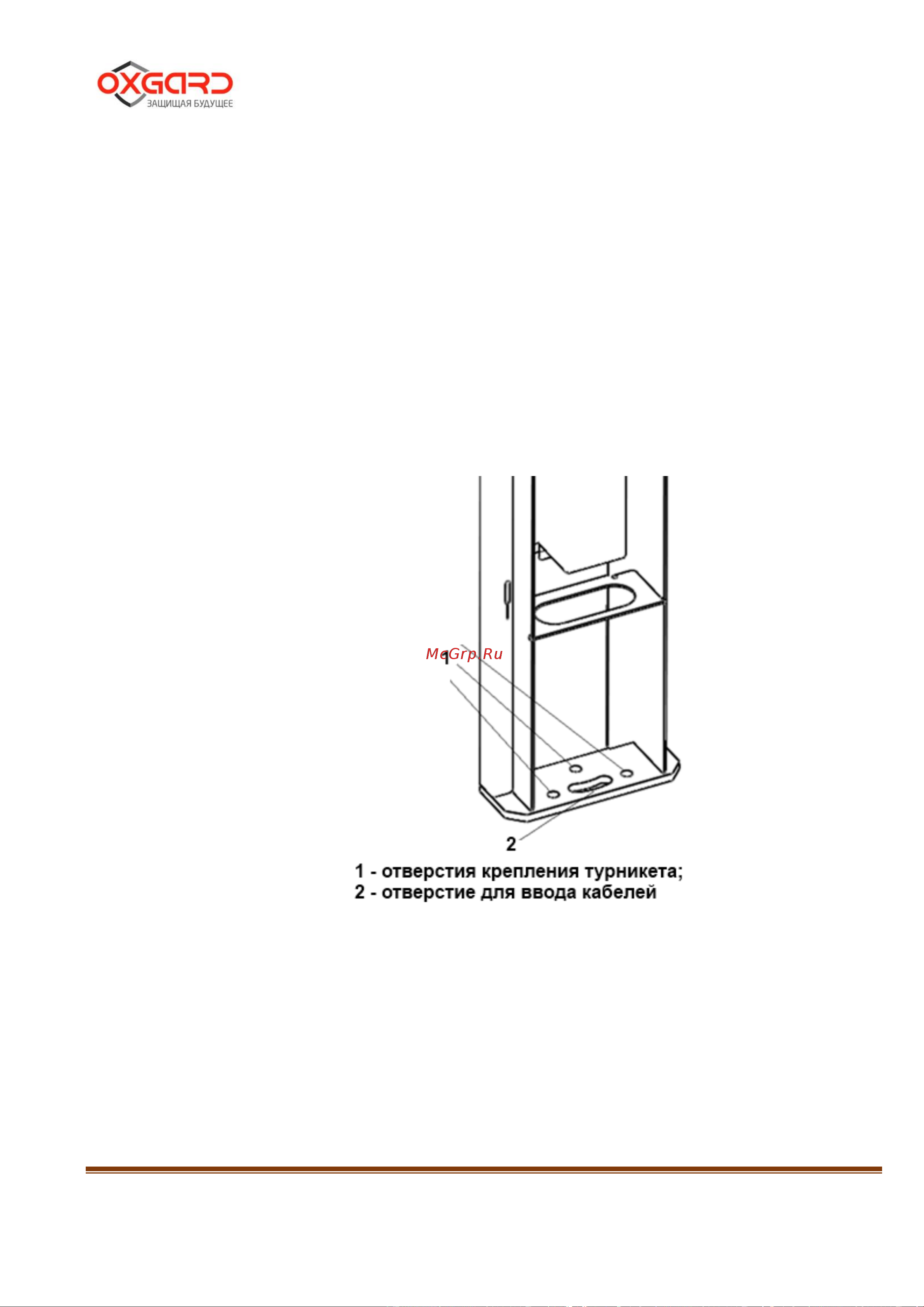

Рисунок 5 – Стойка турникета
Расположение монтажных отверстий относительно внешних габаритов
турникета представлено в Приложении Б.
Глубина закладного отверстия – 120 мм, должна превышать длину
анкера на 5 мм. Вставить анкеры в отверстия.
Рисунок 6 – установочные размеры турникета.
