ВЗР.235900.000 ИМ
Турникет Cube С-04
Инструкция по монтажу
8
3.4 Требования к месту монтажа изделия
ВНИМАНИЕ: УСТАНАВЛИВАТЬ ТУРНИКЕТ НАДЕЖНО, ВО
ИЗБЕЖАНИЕ РАСКАЧИВАНИЯ И (ИЛИ) ОПРОКИДЫВАНИЯ В ПРОЦЕССЕ
ЭКСПЛУАТАЦИИ. В СЛУЧАЕ УСТАНОВКИ ТУРНИКЕТА НА ПОЛЫ НИЗКОЙ
ПРОЧНОСТИ - ПРИНЯТЬ МЕРЫ ПО УКРЕПЛЕНИЮ ПОЛОВ В МЕСТЕ
УСТАНОВКИ.

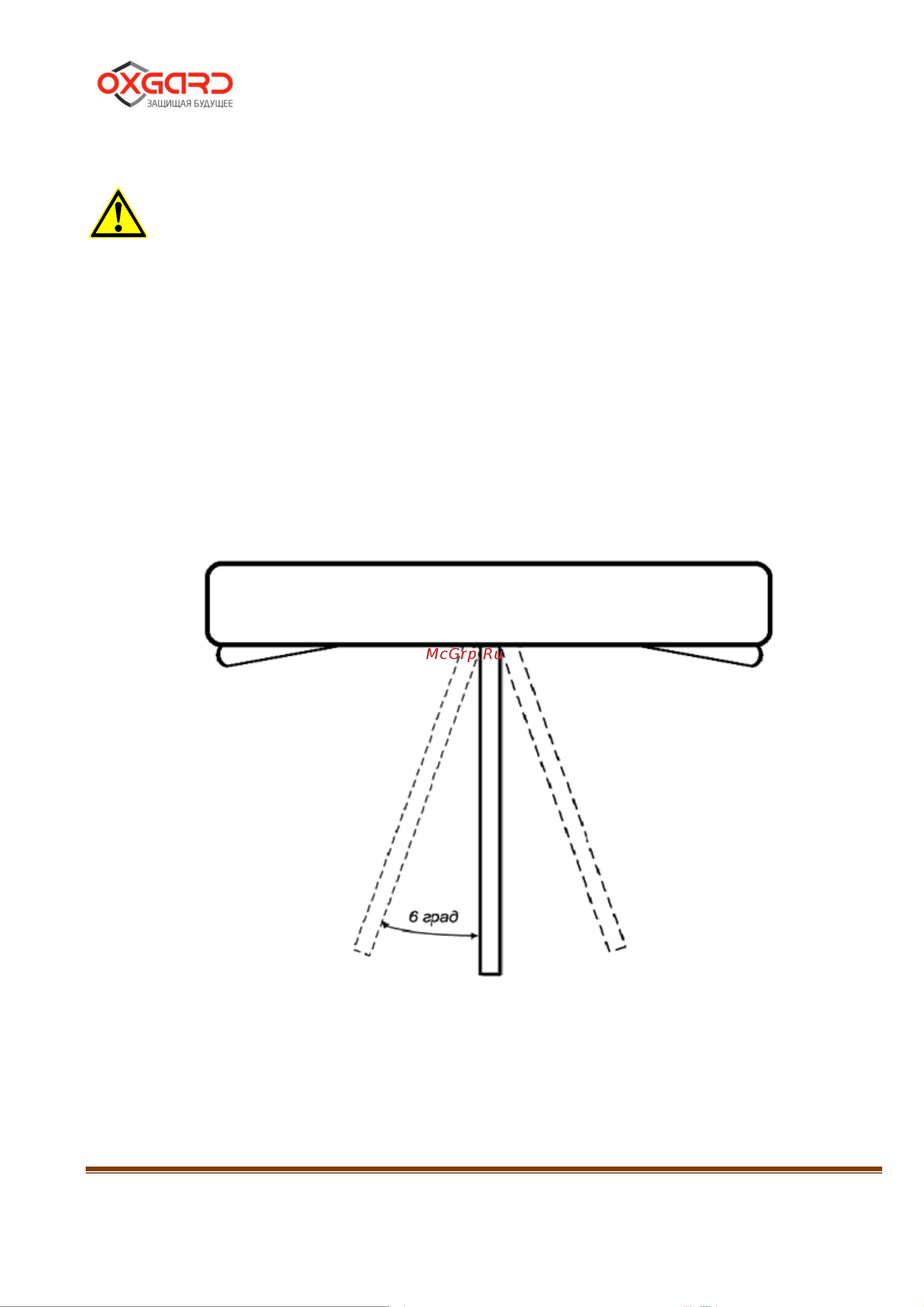

Рисунок 2 – при установке турникета необходимо учесть возможный
свободный ход планки, в режиме STOP составляет по 6 градусов в каждую
сторону.
Рисунок 2 – Возможный свободный ход планки в режиме «STOP»
