ВЗР.219500.001 ИМ
Турникет Cube С-01
Инструкция по монтажу
22

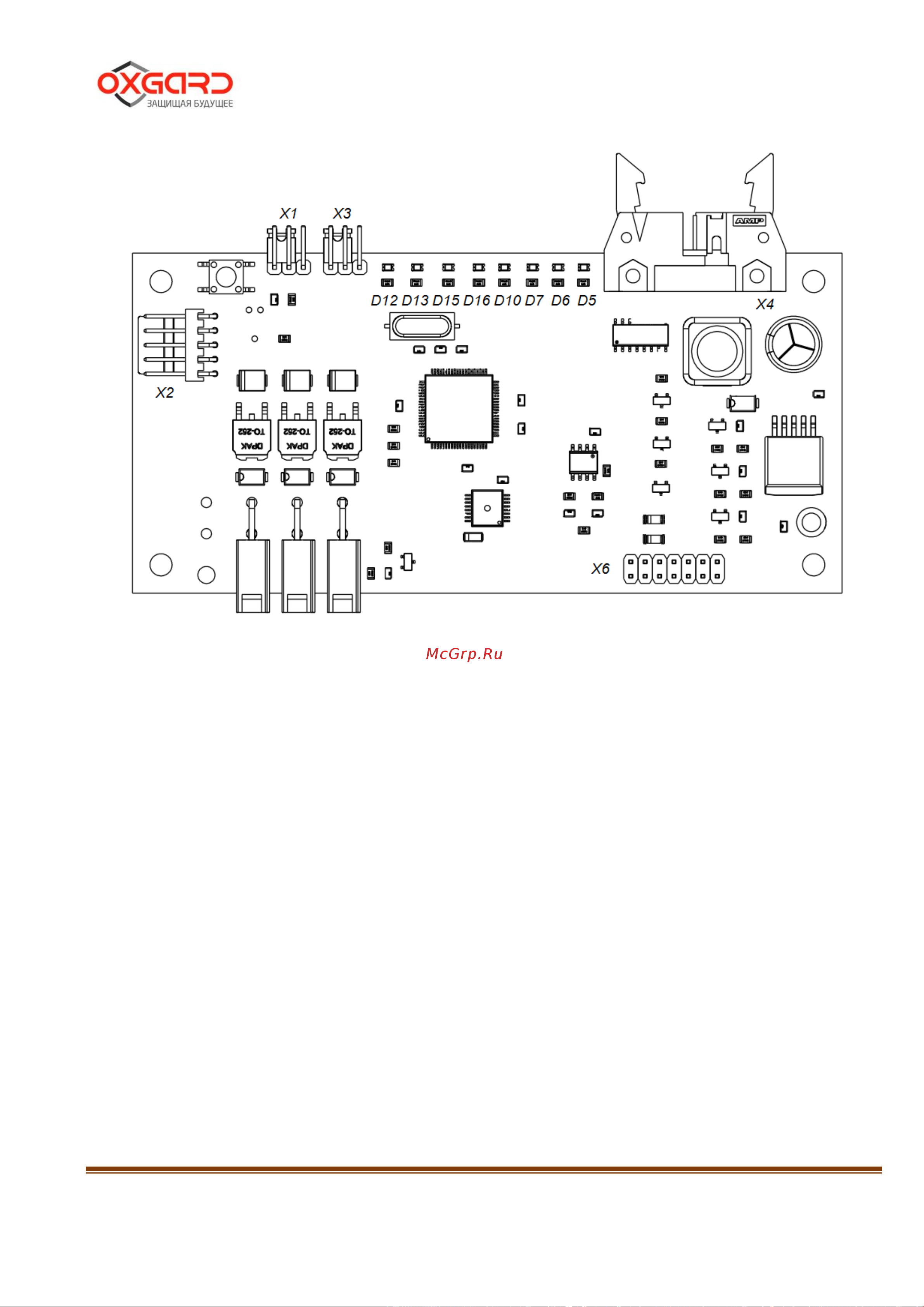

Рисунок 11 – Внешний вид материнской платы
На кросс-плате реализовано два релейных выхода для СКУД,
работающих по принципу «сухого контакта» – Okl и Ok2. NO и COMM –
нормально разомкнутое подключение, NC и COMM – нормально замкнутое
подключение.
Срабатывание одной из групп контактов говорит о совершении
прохода в соответствующую сторону (Ok1 – вправо, Ok2 – влево). «Сухой
контакт» замыкается / размыкается при повороте планки на угол 60 градусов
и возвращается в исходное положение после полного совершения прохода.
