Oxgard PC-01 (Сфинкс Е-300, EM-Marine) [30/32] Приложение б
![Oxgard PC-01 (Сфинкс Е-300, EM-Marine) [30/32] Приложение б](/views2/1892813/page30/bg1e.png)
ВЗР.219500.001 ИМ
Турникет Cube С-01
Инструкция по монтажу
30
ПРИЛОЖЕНИЕ Б — Расположение монтажных отверстий
относительно внешних габаритов турникета

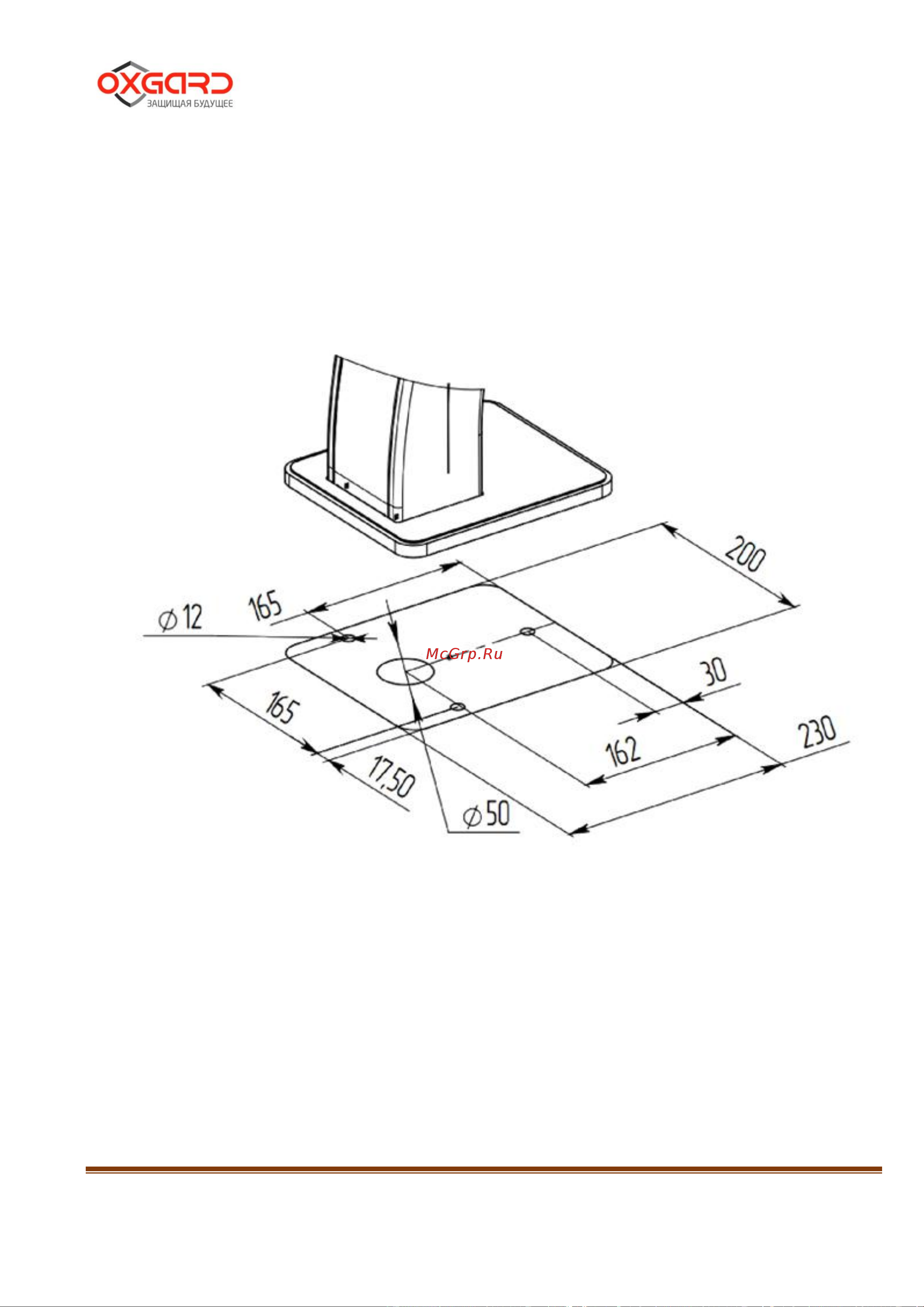

Рисунок 16 – расположение монтажных отверстий относительно
внешних габаритов турникета.
Рисунок 16 – Расположение монтажных отверстий относительно внешних габаритов турникета
