ВЗР.219500.001 ИМ
Турникет Cube С-01
Инструкция по монтажу
17
Для удобства подключения турникета и доступа ко всем необходимым
контактам нужно выполнить его частичную разборку. В данный объем работ
входит демонтаж защитного кожуха.
Для этого нужно открутить два винта (Рисунок 9 – 1) и четыре винта
(Рисунок 9 – 2), плавно сдвинуть кожух верх на небольшое расстояние, так
чтобы не повредить кабель, идущий к панели индикации. Отсоединить
кабель от платы индикации.

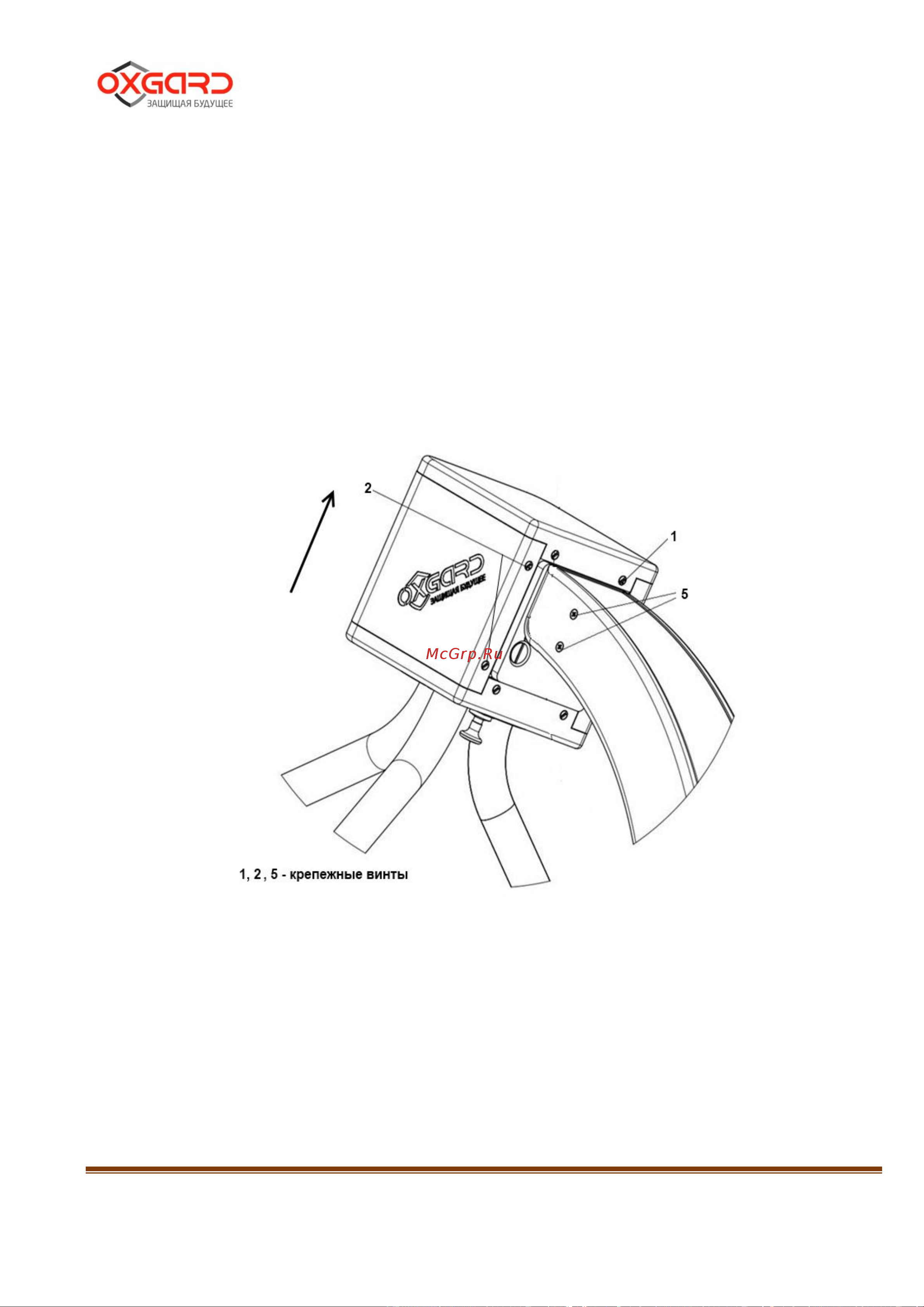

Рисунок 9 – Демонтаж защитного кожуха турникета
Сдвинуть кожух до конца и освободить доступ к поворотному
механизму.
Для контроля подсоединений к кросс-плате предусмотрена съемная
крышка (Рисунок 8 – 1). Открутить два винта М3 на съемной крышке и снять
нажатием пальца внутрь блока.
