ВЗР.219500.001 ИМ
Турникет Cube С-01
Инструкция по монтажу
23
Для проверки работы материнской платы, на ней установлены
светодиоды (Рисунок 12 – 1), но их работу можно проверить только при
снятом защитном кожухе.
1) D5 сигнализирует о подаче команды на вход «LEFT».
2) D6 сигнализирует о подаче команды на вход «RIGHT».
3) D7 сигнализирует о подаче команды на вход «АР».
4) D10 сигнализирует о совершении прохода вправо и срабатывания реле
(Ok1–вправо).
5) D16 сигнализирует о совершении прохода влево и срабатывания реле
(Ok2–влево).
6) D15 сигнализирует о подаче питания 12В на материнскую плату
7) D12 EncDec и D13 EncInc сигнализируют о правильности расположения
магнита относительно магнитного датчика положения заградительных
планок. При правильном расположении D12 и D13 не светятся.

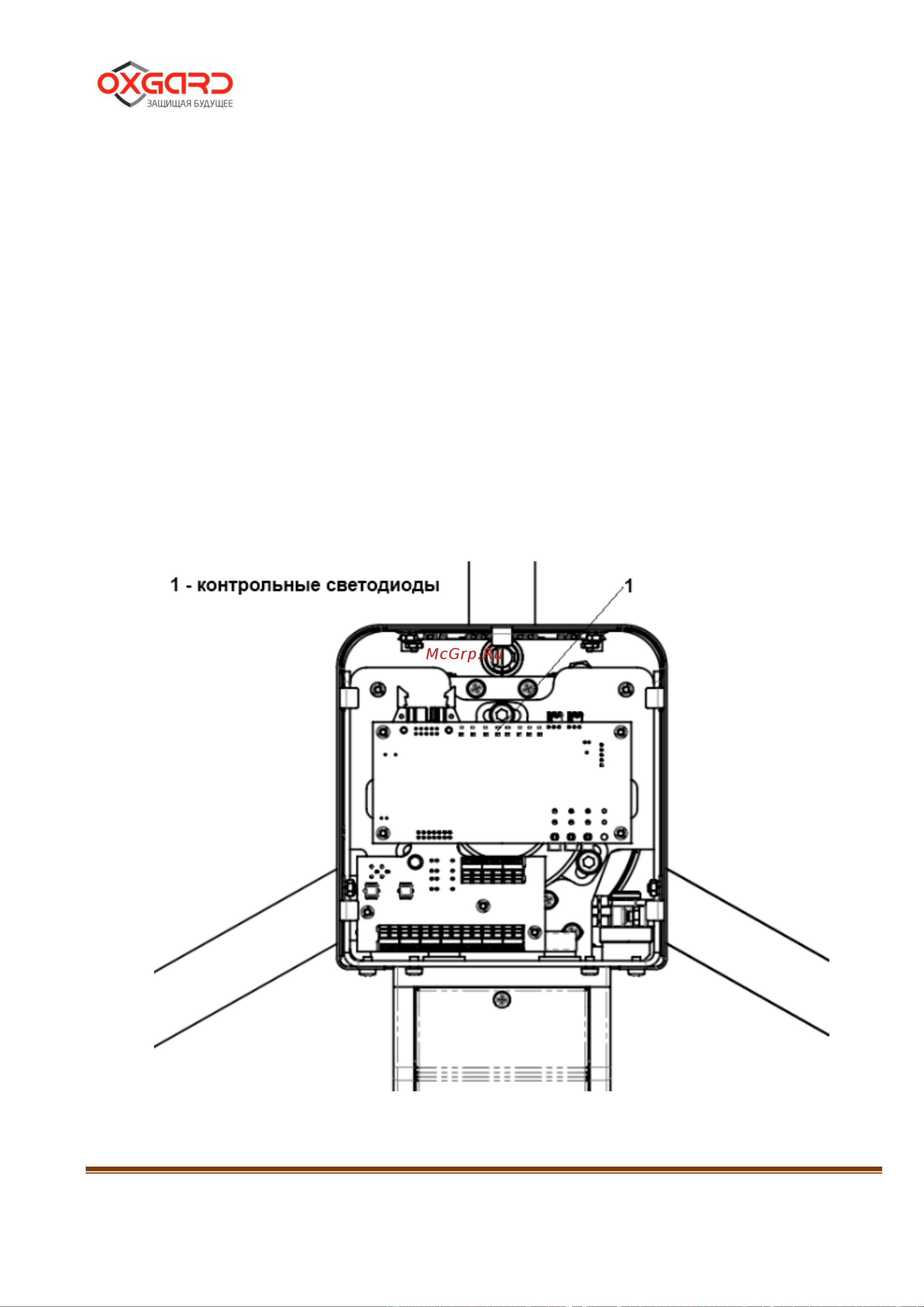

Рисунок 12 – Расположение контрольных светодиодов на материнской плате
