ВЗР.219500.000 ИМ
Турникет Cube С-03
Инструкция по монтажу
12
4.2.4 Рисунок 4 – подводку кабелей производить через отверстие
(1) в нижней плите стойки турникета.
4.2.5 Проложить в кабельный канал или штробу соединительный
кабель ПУ, кабель БП и, если это предусмотрено, кабели СКУД и ОПС.
4.2.6 Установить стойку турникета на подготовленную площадку.
4.2.7 Завести в корпус турникета кабели от ПУ, БП и, при
необходимости, кабели СКУД и ОПС.
Закрепить кабели кабельными стяжками.
В стойке турникета – съемная пластина (2) из нержавеющей стали для
быстрого доступа к месту укладки управляющих кабелей. Чтобы пластину
снять, надо открутить винт (1) и сдвинуть пластину вверх.

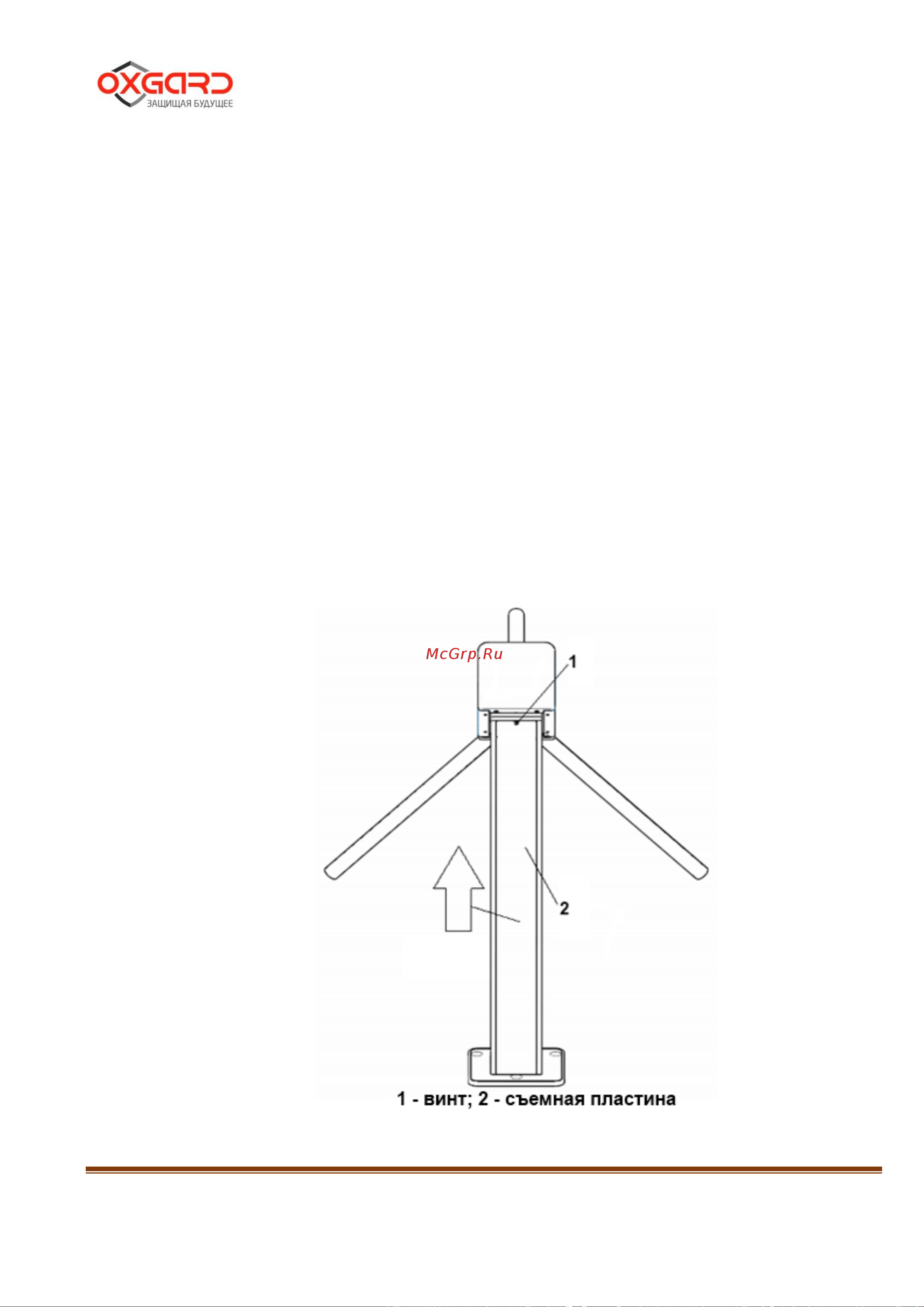

Рисунок 5 – Демонтаж съемной пластины стойки турникета
