ВЗР.219500.000 ИМ
Турникет Cube С-03
Инструкция по монтажу
11
4.2.3 Установочная площадка турникета:
Рисунок 4 – по установочным размерам, подготовить 3 отверстия
диаметром 12 мм в полу, под анкеры крепления стойки турникета.
Расположение монтажных отверстий относительно внешних габаритов
турникета представлено в Приложении Б.
Глубина закладного отверстия – 120 мм, должна превышать длину
анкера на 5 мм. Вставить анкеры в отверстия.

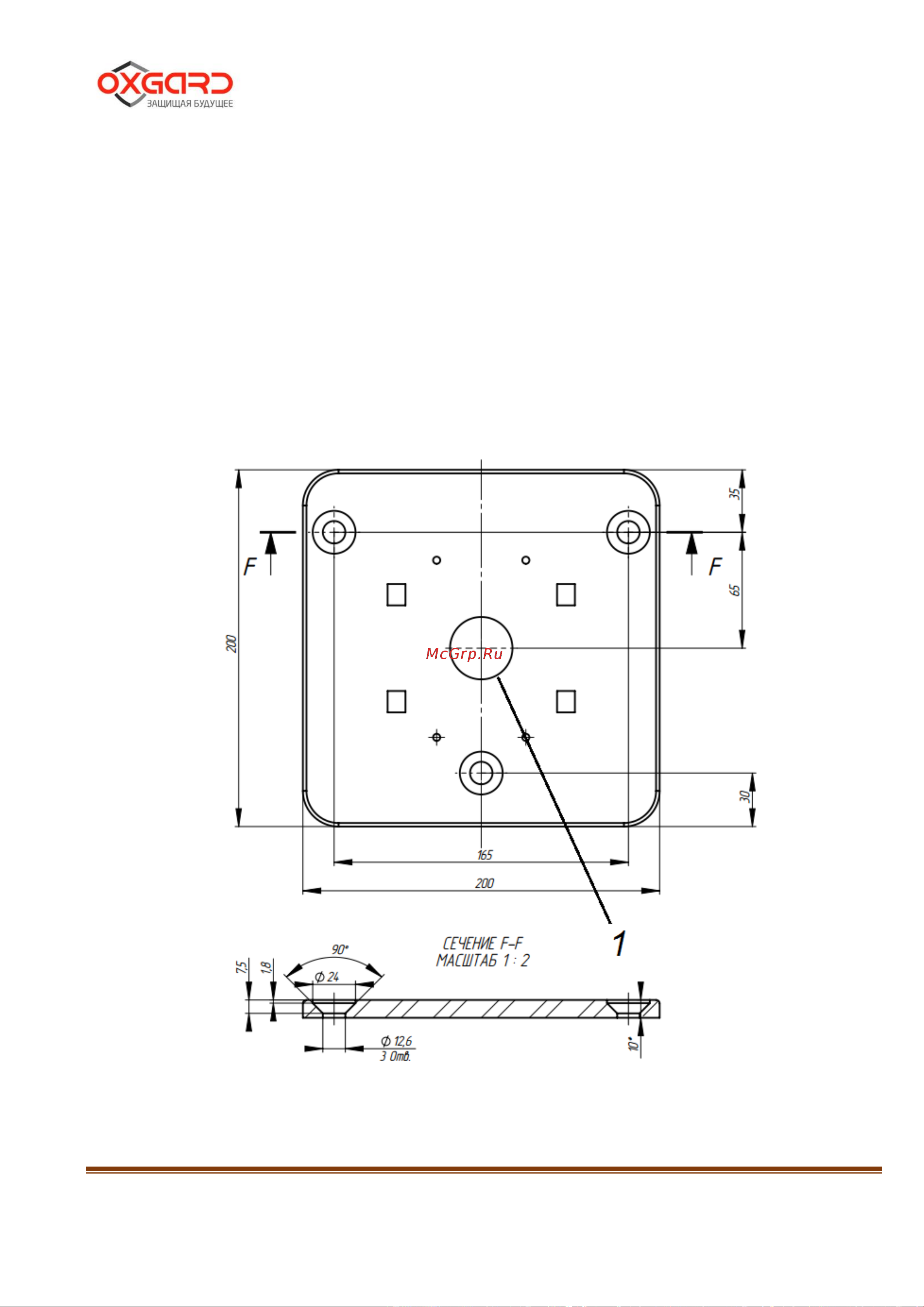

Рисунок 4 – Установочные размеры площадки турникета
