ВЗР.219500.000 ИМ
Турникет Cube С-03
Инструкция по монтажу
25
Рисунок 14 – схема подключения ПУ к контроллеру СКУД.
В этом варианте контроллер управляет турникетом с помощью
контактов «LEFT», «RIGHT» и «АР».
Важной особенностью подключения ПУ через контроллер СКУД
является невозможность использования режимов турникета, которые
устанавливаются с помощью комбинаций кнопок пульта (кроме режима
свободного прохода в потенциальном режиме управления, Раздел 5.3
настоящей инструкции). В данном случае за эти режимы отвечает СКУД.

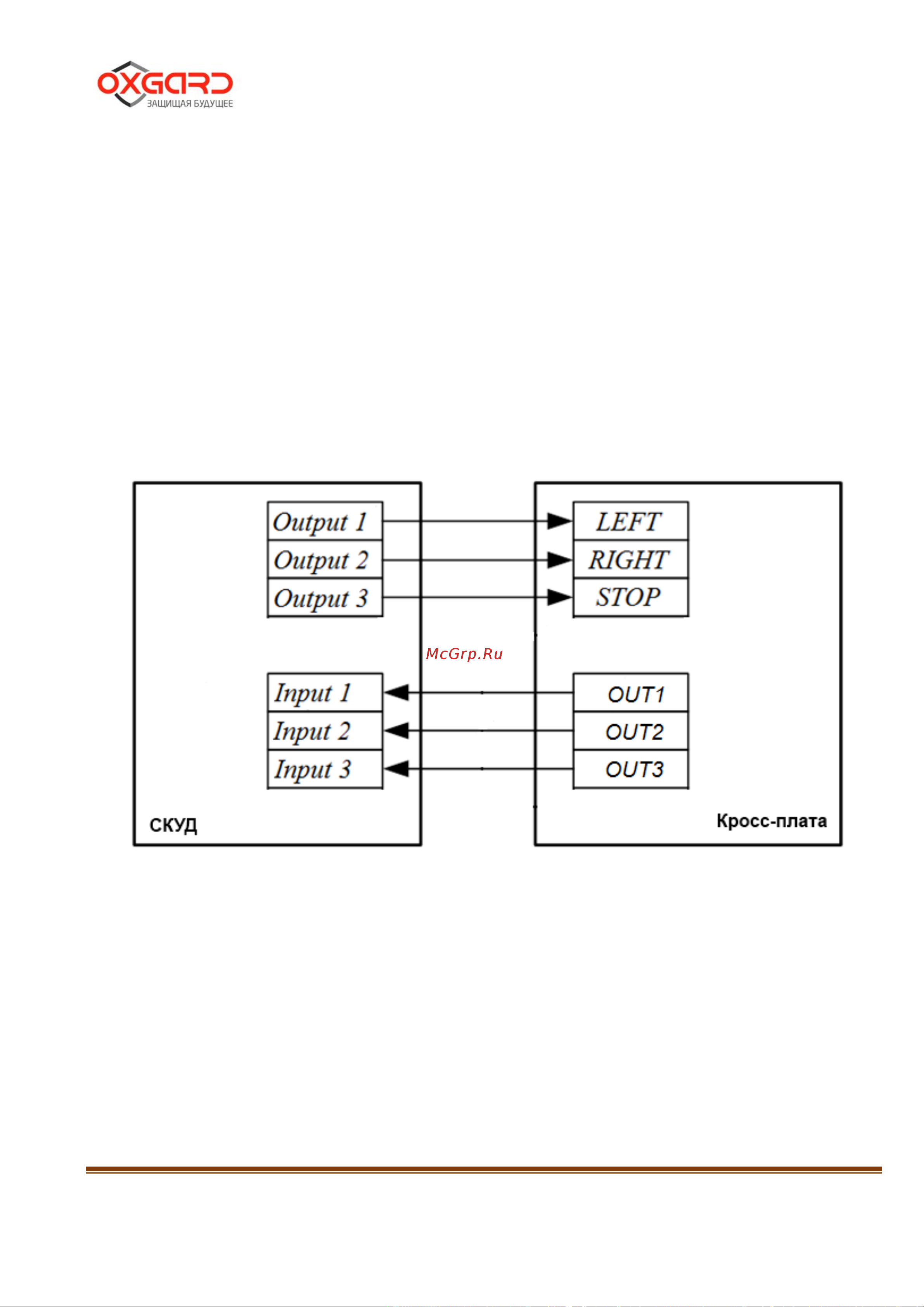

Рисунок 14 – Схема подключения ПУ к контроллеру СКУД
