ВЗР.219500.000 ИМ
Турникет Cube С-03
Инструкция по монтажу
13
4.2.8 Совместить отверстия в стойке турникета с анкерами в полу
(Рисунок 6 – 1).
Проверить вертикальность установки в 2-х плоскостях, при
необходимости используйте стальные прокладки требуемой толщины для
правильной установки турникета.

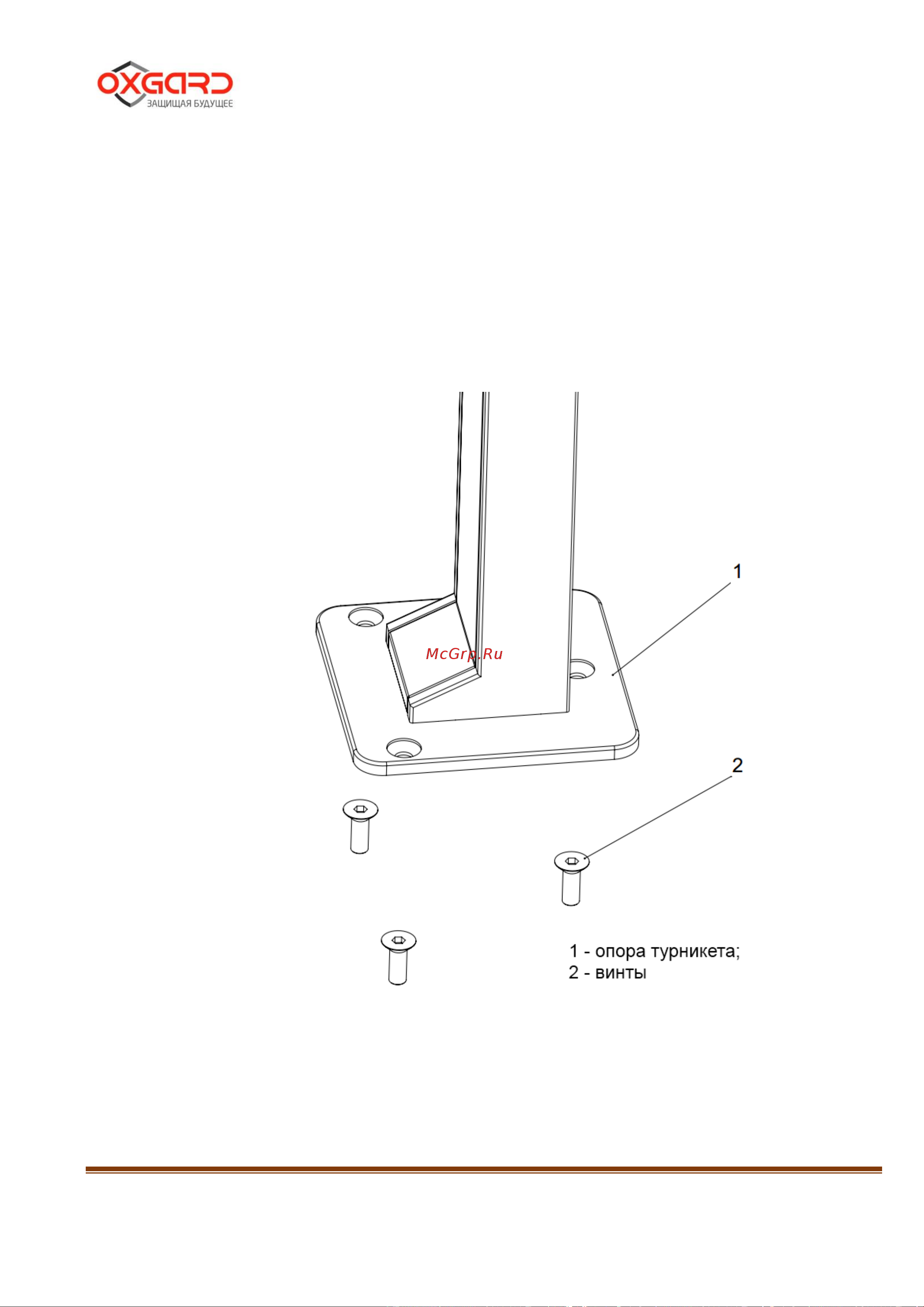

Рисунок 6 – Подготовка к установке турникета
