ВЗР.219500.000 ИМ
Турникет Cube С-03
Инструкция по монтажу
15
5 ПОДКЛЮЧЕНИЕ И НАЛАДКА ИЗДЕЛИЯ
Подключение БП, ПУ и СКУД осуществлять с помощью кросс-платы,
расположенной в блоке преграждающих планок, под съемной крышкой.

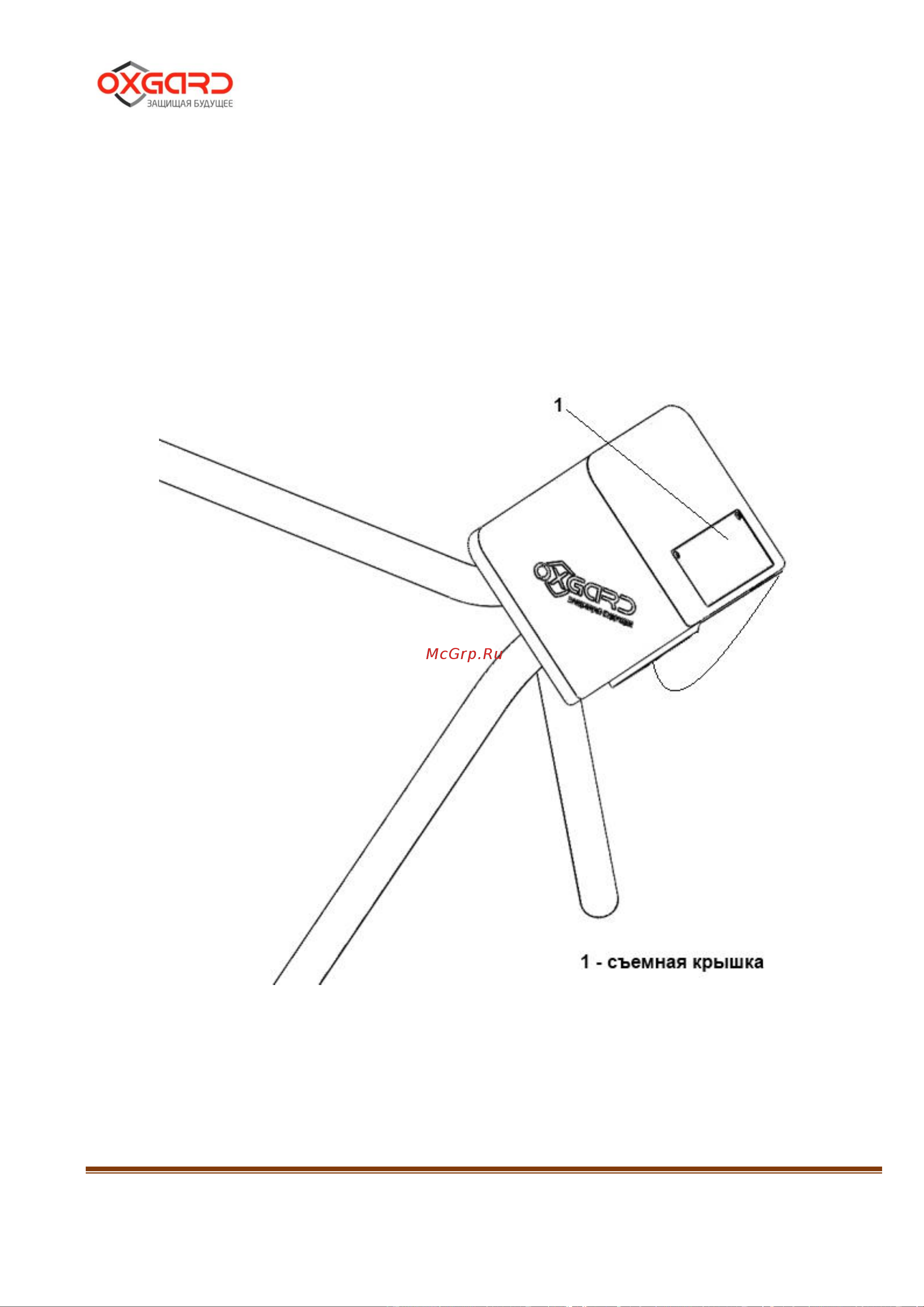

Рисунок 7 – расположение кросс-платы под съемной крышкой на
стойке турникета.
Рисунок 7 – Расположение кросс-платы под съемной крышкой
