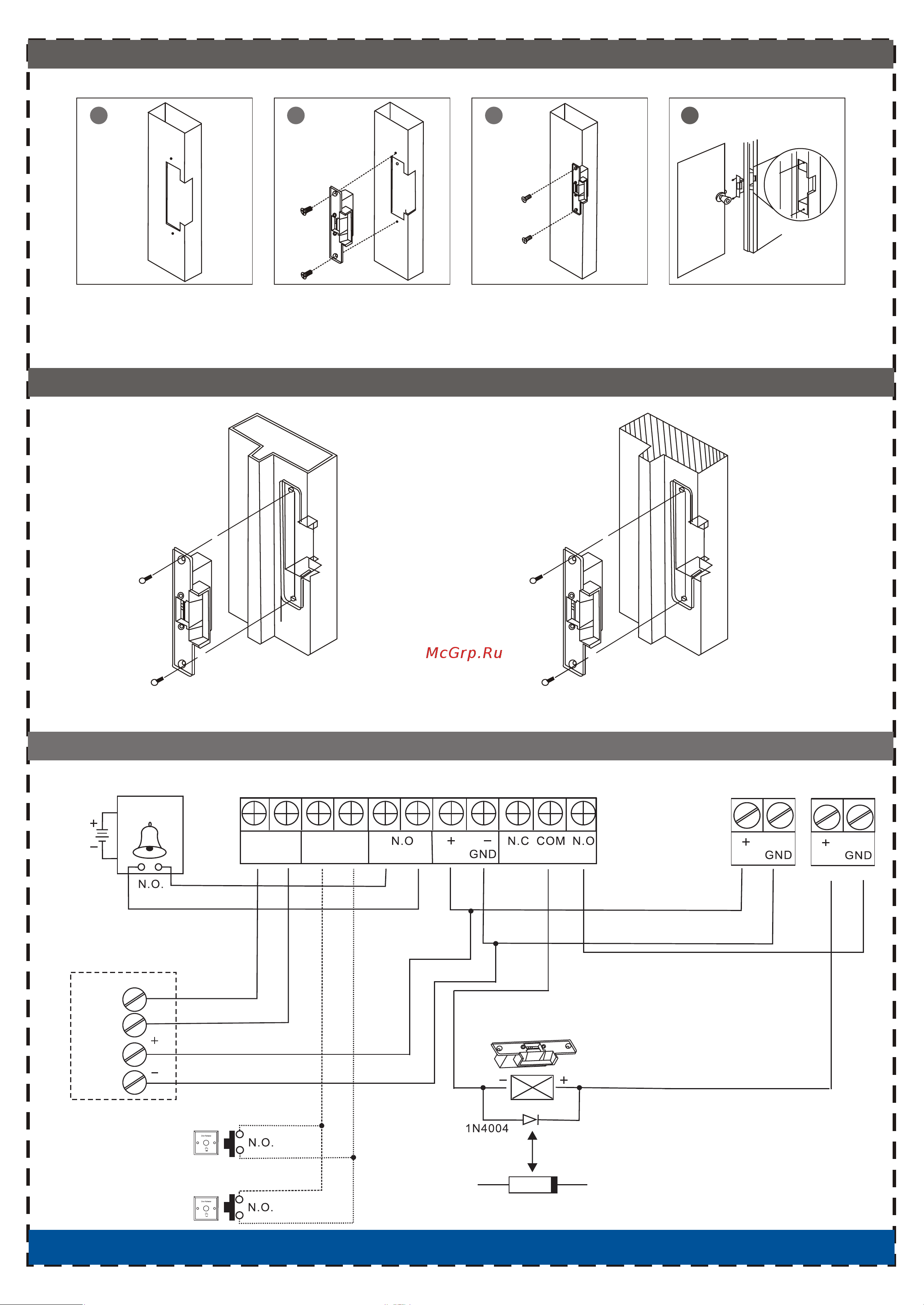

Yli Electronic YS-134NO (С питанием открыта) [2/2] Подключение

Yli Electronic YS-134NO (С питанием открыта) [2/2] Подключение

Установка

Металлическая дверь

Подключение

1

Вырежьте отверстие

2

Соберите замок и

подключите питание

3

4

Закрепите замок

Готово

Деревянная дверь

Подходит для

Источники питания

12В

Контроль доступа

Выход

Звонок

12В

Подключаеться к звонку

Дверной

звонок

Кнопка открытия

Другие кнопки открытия

(могут быть подключены

парралельно)

Электрическая защелка

Выход реле

12В

Считыватель

D_0

D_1

12В

GND

D_0

D_1

OPEN GND

12 В
