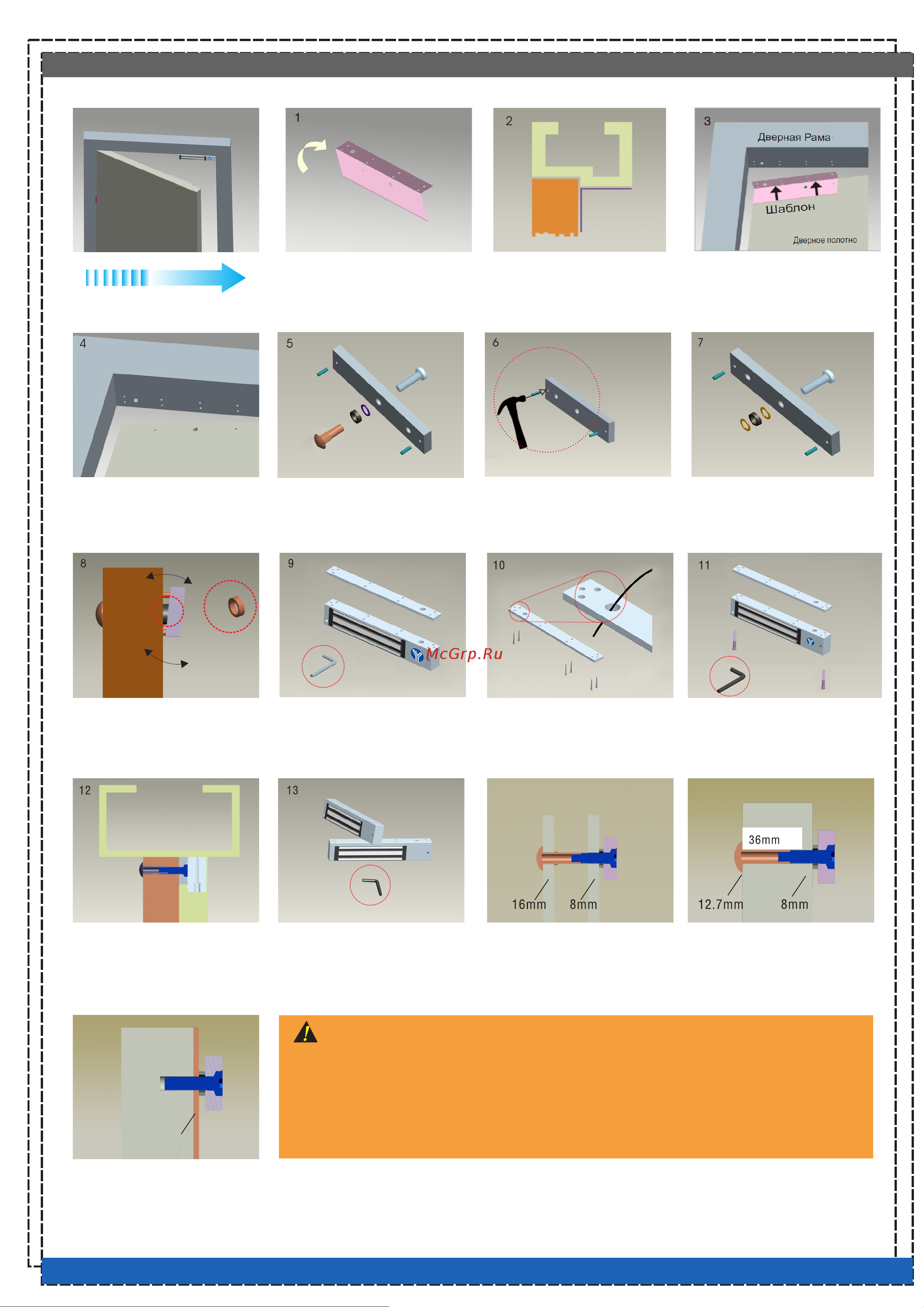

Установка

Переверните пластину на 90 градусов

Шаги

Дверная рама

Дверное полотно

Уголок

Дверное полотно

Просверлите отверстия для монтажа

Разместите фиксаторы как показанно на

рисунке

установочный

штифт

Слегка вдавите штифт в пластину

якоря

Составьте комбинацию на основе

риснука

Резиновое кольцо

Шестигранный

ключ

Провод

Шестигранный

ключ

Поместите резиновое кольцо между

арматурной пластиной и дверным полотном

Используйте шестигранный ключ, что бы

снять монтажную пластину с корпуса

замка.

Закрепите монтажную пластину на

дверной раме в соответствии с

отверстиями , проделанными ранее

Используйте шестигранный ключ ,что бы

зафиксировать корпус замка с монтажной

пластиной

Винтовая дверь

Пустотелая металлическая дверь

Деревянная дверь

Закройте дверь , что бы проверить

удерживающую силу . (Угол между

пластиной якоря и магнитным замком

можно регулировать с помощью шайб)

После всех процедур удерживающая сила

может быть максимизирована.

Закрепите тамперный винт

Просверлите отверстие

Внутри :Ø 8 мм

Снаружи: Ø 16 мм

Просверлите отверстие

Внутри :Ø 8 мм

Снаружи: Ø

12.7

мм

Цельнометалическая дверь

дверь

6,8 мм для резьбы М8-1,25

Внутри :Просверлите отверстие

Ø 8 мм, сложив пластиковый

прямой штифт

Важно!

а)Винт арматурной пластины не должен быть закреплен слишком туго . Для

резинового кольца должа быть гарантированна эластичность ,что бы пластина якоря смогла

самостоятельно регулироваться в соответствующем положении

б)Перед подключением . Выясните , что он представляет собой 12В DC или 24В

Мы создаем безопасность

Сначала закройте дверь, затем

поместите верхнюю сторону шаблона на

дверную раму,

одновременно отрегулировав левую

сторону рядом с дверным полотном.

Отметьте положение винтов якорной

пластины и магнитного замка на дверном

полотне и дверной раме соответственно
