ВЗР.195600.000 РЭ
Турникет Praktika T-04
Руководство по эксплуатации
20
Аварийный режим
В процессе эксплуатации картоприемника могут возникать различные
непредвиденные ситуации, при которых карта или посторонний предмет
зажат шторкой картоприемника. Для устранения подобных ситуаций
предназначен аварийный режим:
1) откройте дверцу картоприемника с помощью ключа (рисунок 3);
2) нажмите и удерживайте кнопку BUT1 на плате картоприемника (рисунок 5). При
нажатой кнопке шторка картоприемника принудительно открывается и звучит
непрерывный звуковой сигнал;
3) извлеките предмет, мешающий нормальной работе системы;
4) отпустите кнопку BUT1 и закройте дверцу на замок.

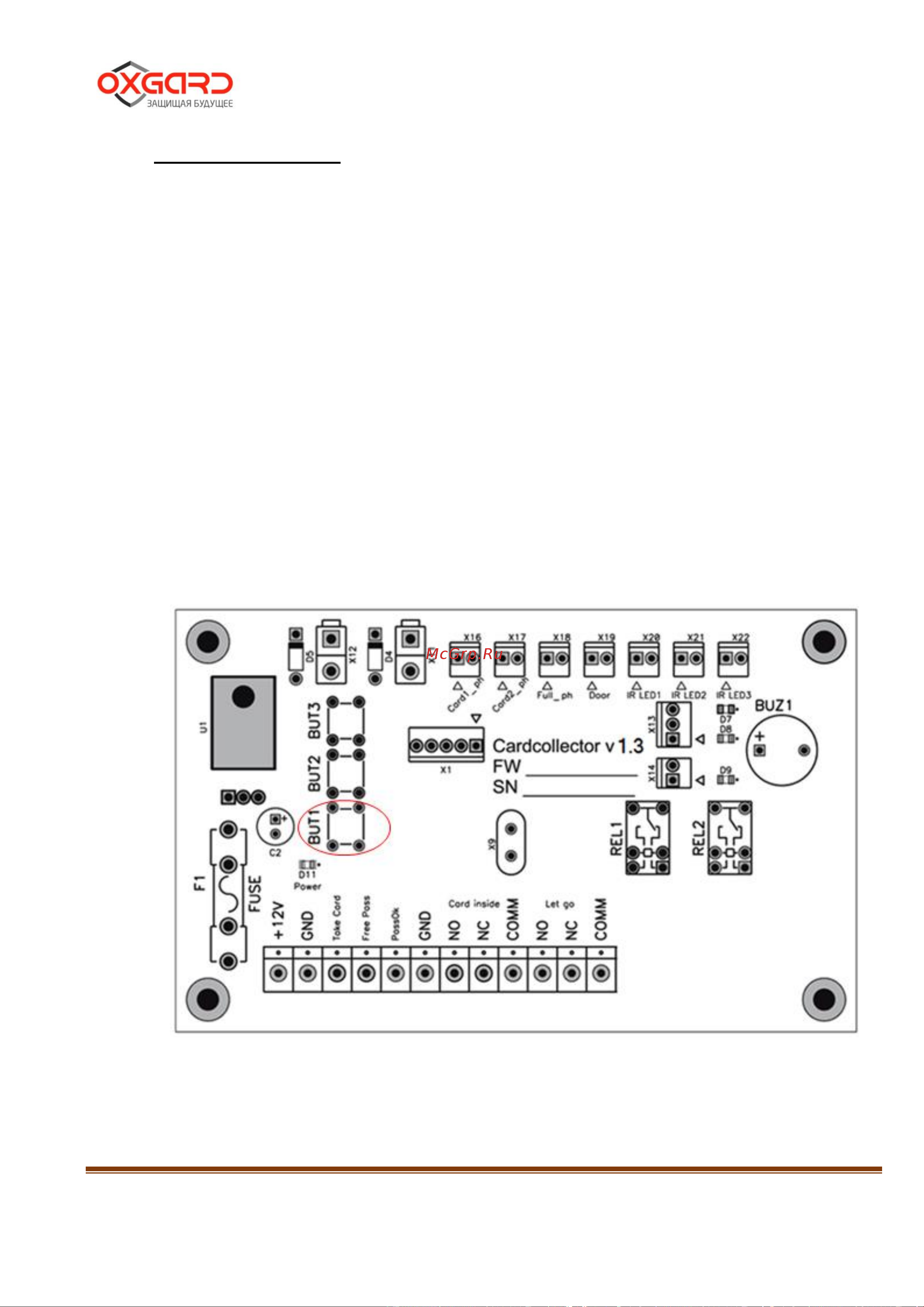

Рисунок 5 – внешний вид платы картоприемника.
Рисунок 5 – Внешний вид платы картоприемника
