ВЗР.235900.000 ИМ
Турникет Cube С-04
Инструкция по монтажу
13

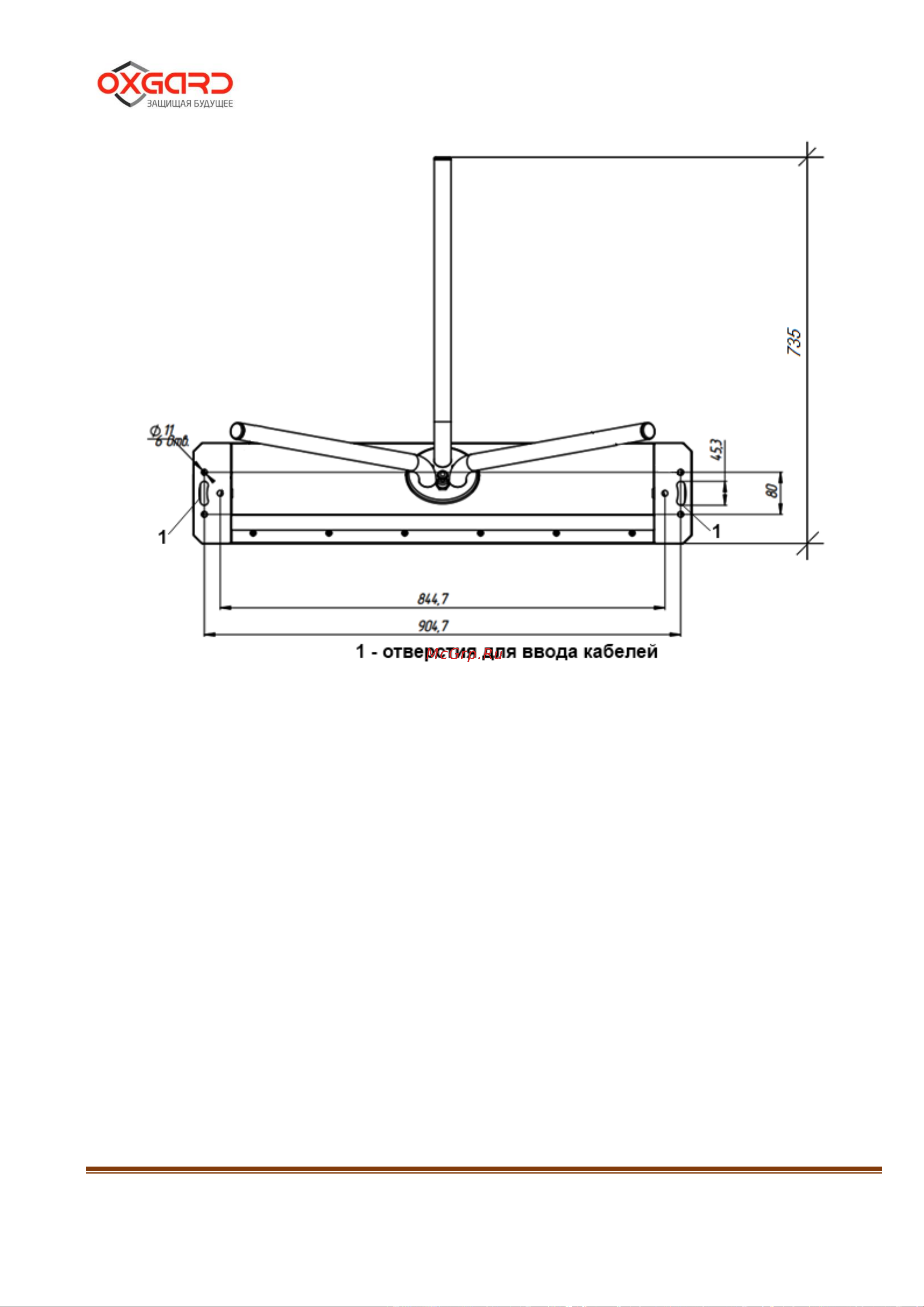

Рисунок 6 – Установочные размеры турникета
4.2.4 Рисунок 6 – подводку кабелей производить через отверстие
(1) в нижней плите стоек турникета.
4.2.5 Проложить в кабельный канал или штробу соединительный
кабель ПУ, кабель БП и, если это предусмотрено, кабели СКУД и ОПС.
4.2.6 Установить турникет на подготовленную площадку.
4.2.7 Завести в корпус турникета кабели от ПУ, БП и, при
необходимости, кабели СКУД и ОПС.
Закрепить кабели кабельными стяжками.
