ВЗР.155000.000 ИМ
Турникет Praktika T-01
Инструкция по монтажу
12
4.2.4 Рисунок 4 – подводку кабелей производить через отверстие
диаметром 40 мм в нижней плите стойки турникета.
4.2.5 Проложить в кабельный канал или штробу соединительный
кабель ПУ, кабель БП и, если это предусмотрено, кабели СКУД и ОПС.
4.2.6 Установить стойку турникета на подготовленную площадку.

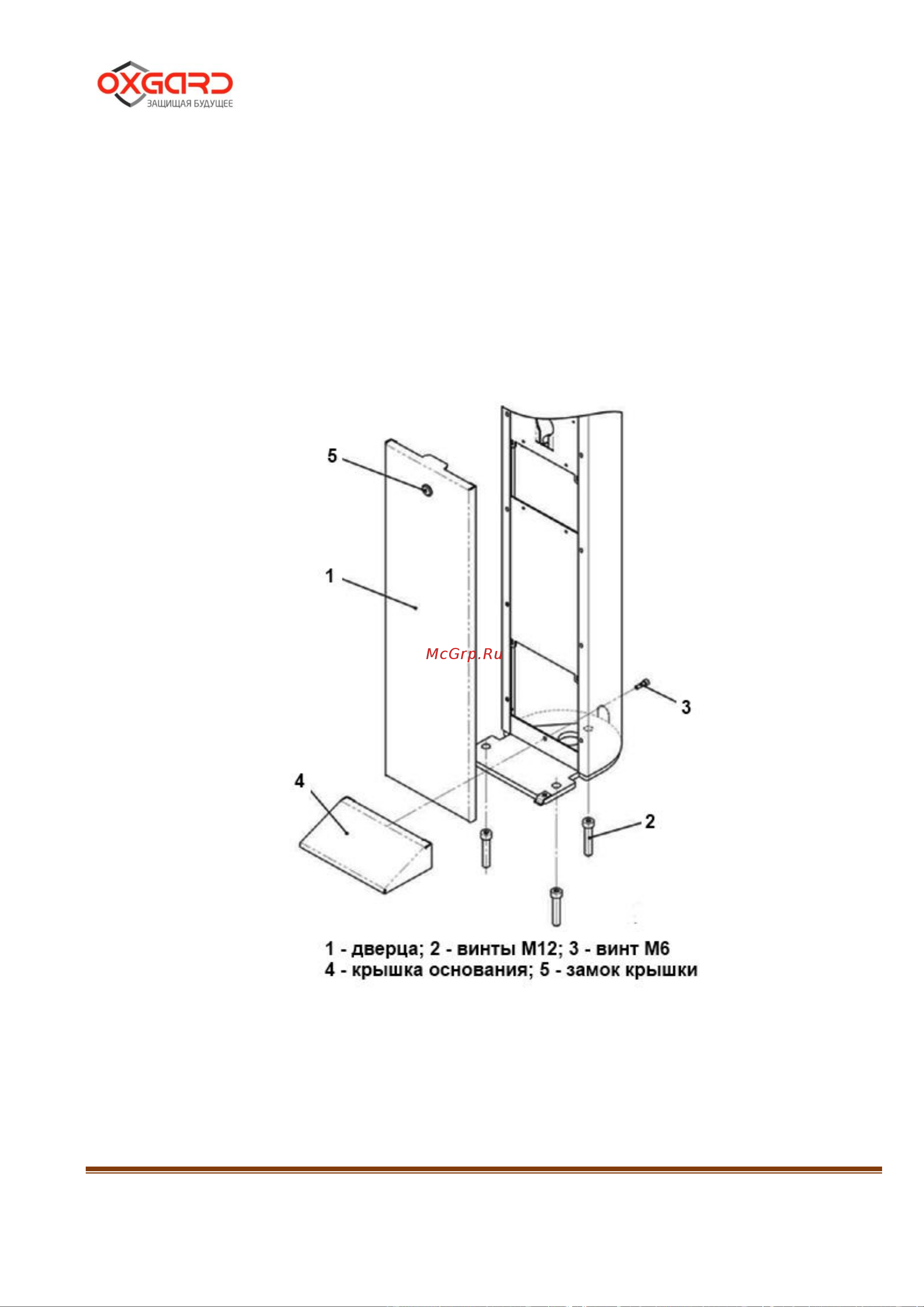

Рисунок 5 – используя ключ, открыть замок (5) и снять дверцу (1).
Рисунок 5 – Подготовка к установке турникета
