ВЗР.155000.000 ИМ
Турникет Praktika T-01
Инструкция по монтажу
11
4.2.3 Установочная площадка турникета:
Рисунок 4 – по установочным размерам, подготовить 3 отверстия
диаметром 20 мм в полу, под анкеры крепления стойки турникета.
Расположение монтажных отверстий относительно внешних габаритов
турникета представлено в Приложении В.
Глубина закладного отверстия должна превышать длину анкера на 5
мм. Вставить анкеры в отверстия.

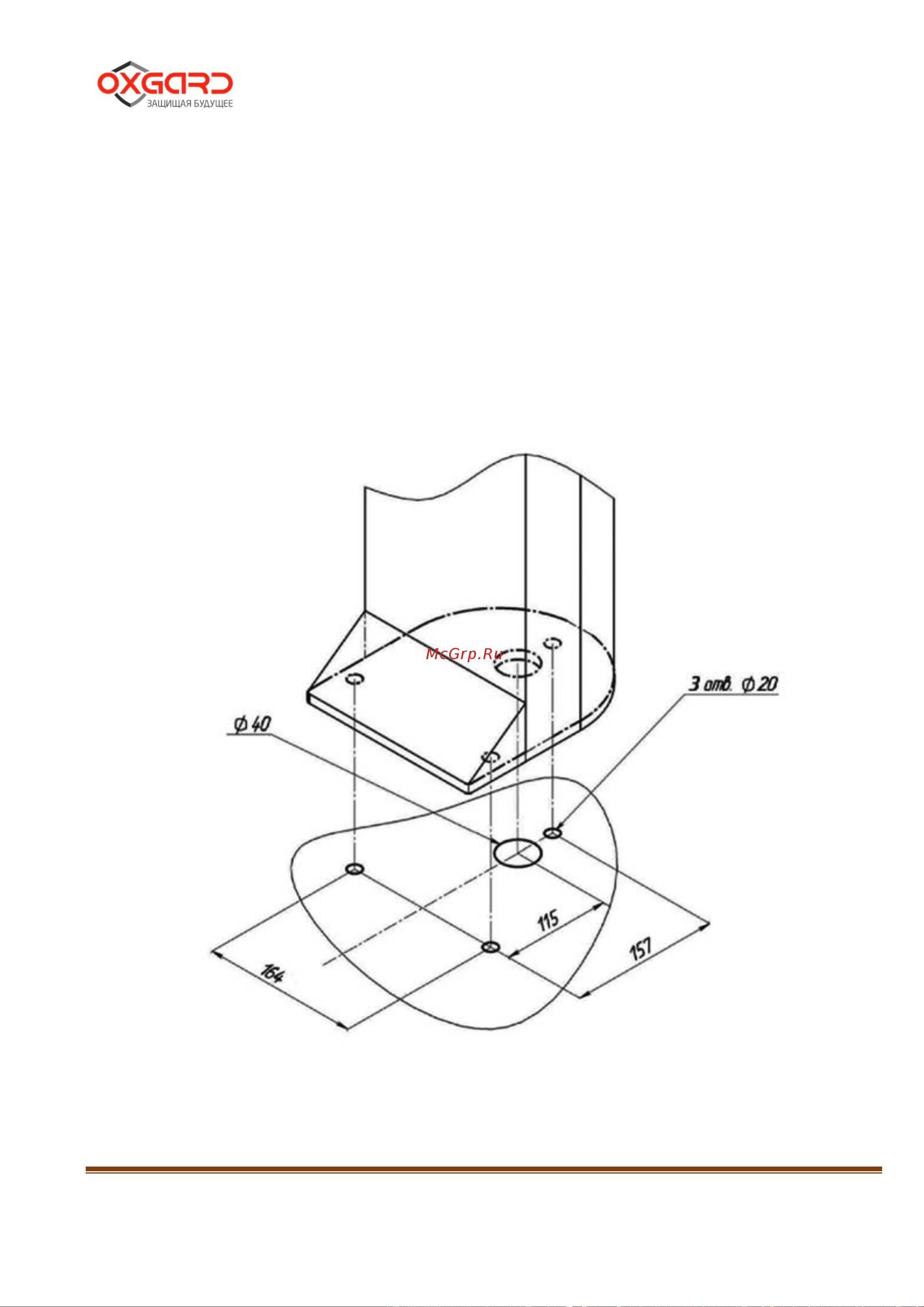

Рисунок 4 – Установочные размеры площадки турникета
