ВЗР.209500.000 ИМ
Турникет Praktika T-05
Инструкция по монтажу
43
ПРИЛОЖЕНИЕ Д — СХЕМА МИНИМАЛЬНЫХ ПОДКЛЮЧЕНИЙ
ДЛЯ СИНХРОННОЙ РАБОТЫ СТВОРОК ТУРНИКЕТА

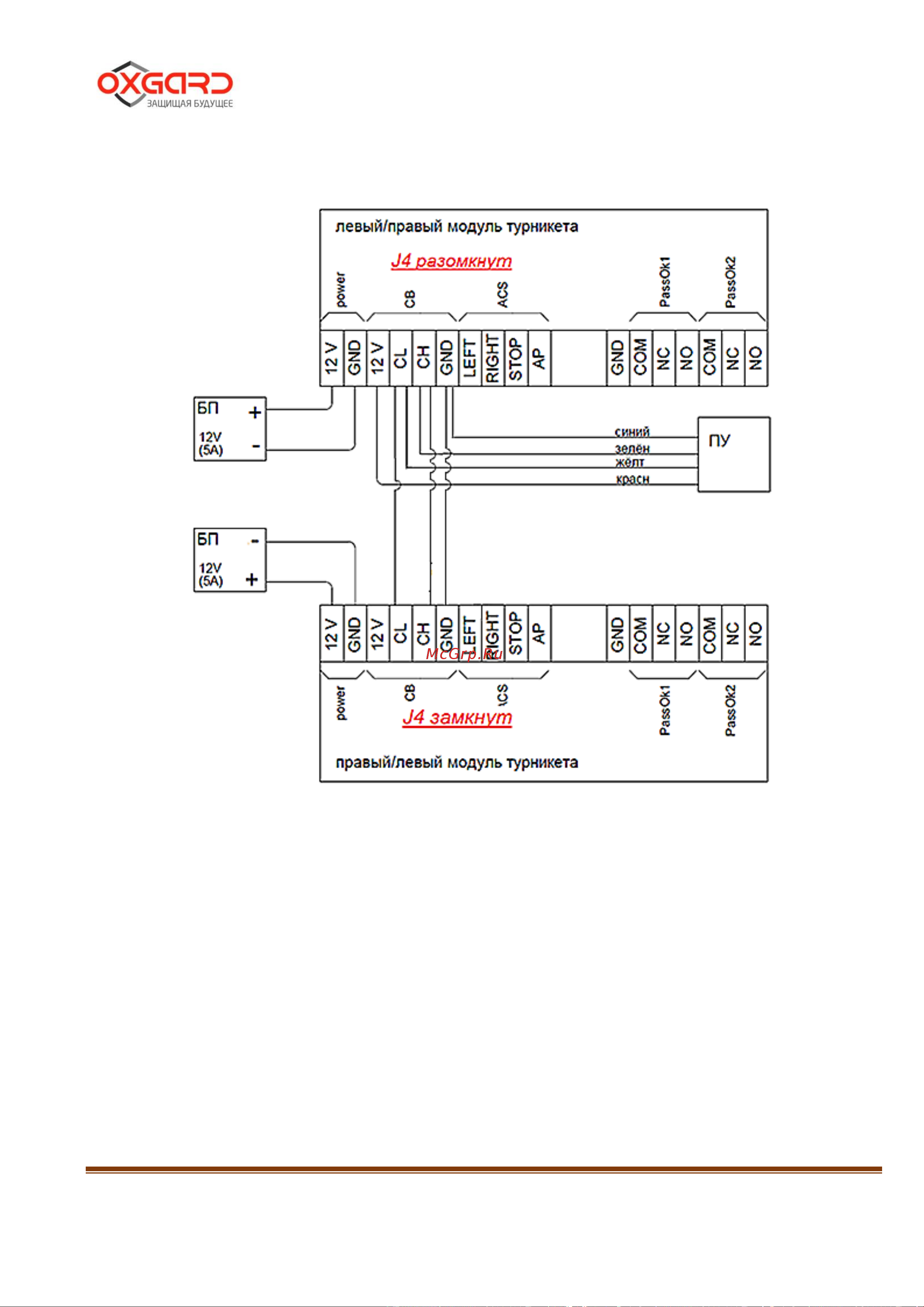

Рисунок 21 – Схема минимальных подключений для синхронной работы створок турникета
Для устойчивой работы турникета необходимо соединить клеммы
GND одного модуля турникета с клеммой GND другого модуля турникета.
Также необходимо обеспечить прокладку кабелей, не допуская их
соединения звездой.
Рисунок 21 – соединения обеспечивают нормальную работу шины
CAN-2.
