ВЗР.209500.000 ИМ
Турникет Praktika T-05
Инструкция по монтажу
39
ПРИЛОЖЕНИЕ В — Расположение монтажных отверстий
относительно внешних габаритов турникета

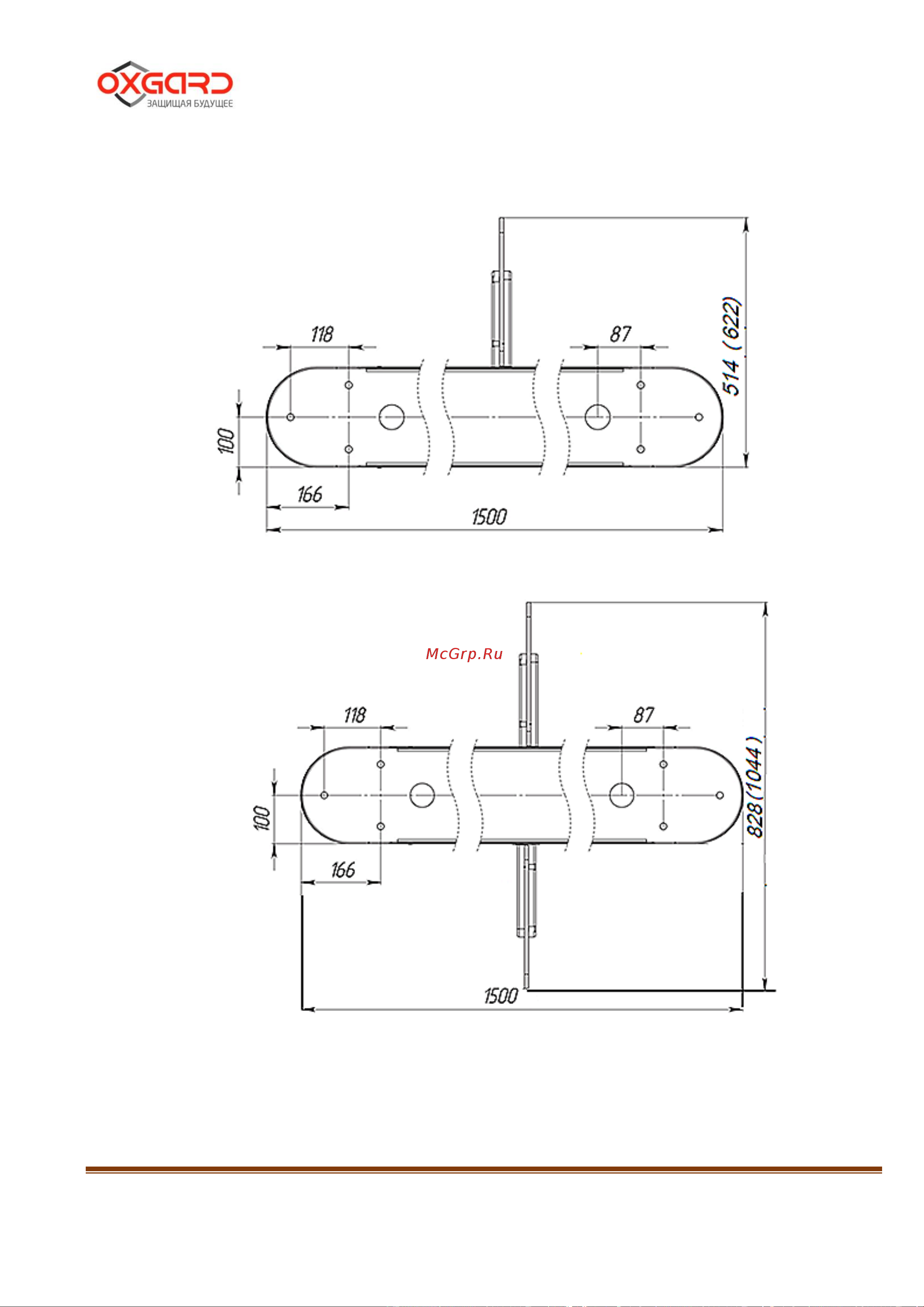

Рисунок 16 – Расположение монтажных отверстий относительно внешних габаритов турникета
(крайний модуль)
Рисунок 17 – Расположение монтажных отверстий относительно внешних габаритов турникета
(центральный модуль)
