ВЗР.215300.000 ИМ
Турникет Praktika T-06
Инструкция по монтажу
31
Группа контактов Card Inside (сигнал подтверждения изъятия карты)
Контакты NC, NO и COMM. Релейный выход, работающий по принципу
«сухого контакта», который замыкается / размыкается на 1 секунду,
передавая контроллеру СКУД сигнал подтверждения изъятия карты. NC и
COMM – нормально замкнутое подключение, NO и COMM – нормально
разомкнутое подключение.
5.7 Установка считывателя бесконтактных карт
Примечание — В качестве примера установки используется считыватель
бесконтактных карт MatrixIII. Схема установки других считывателей может отличаться от
представленной. При снятии верхних крышек соблюдайте осторожность, в крышках
находится неразъемный шлейф!

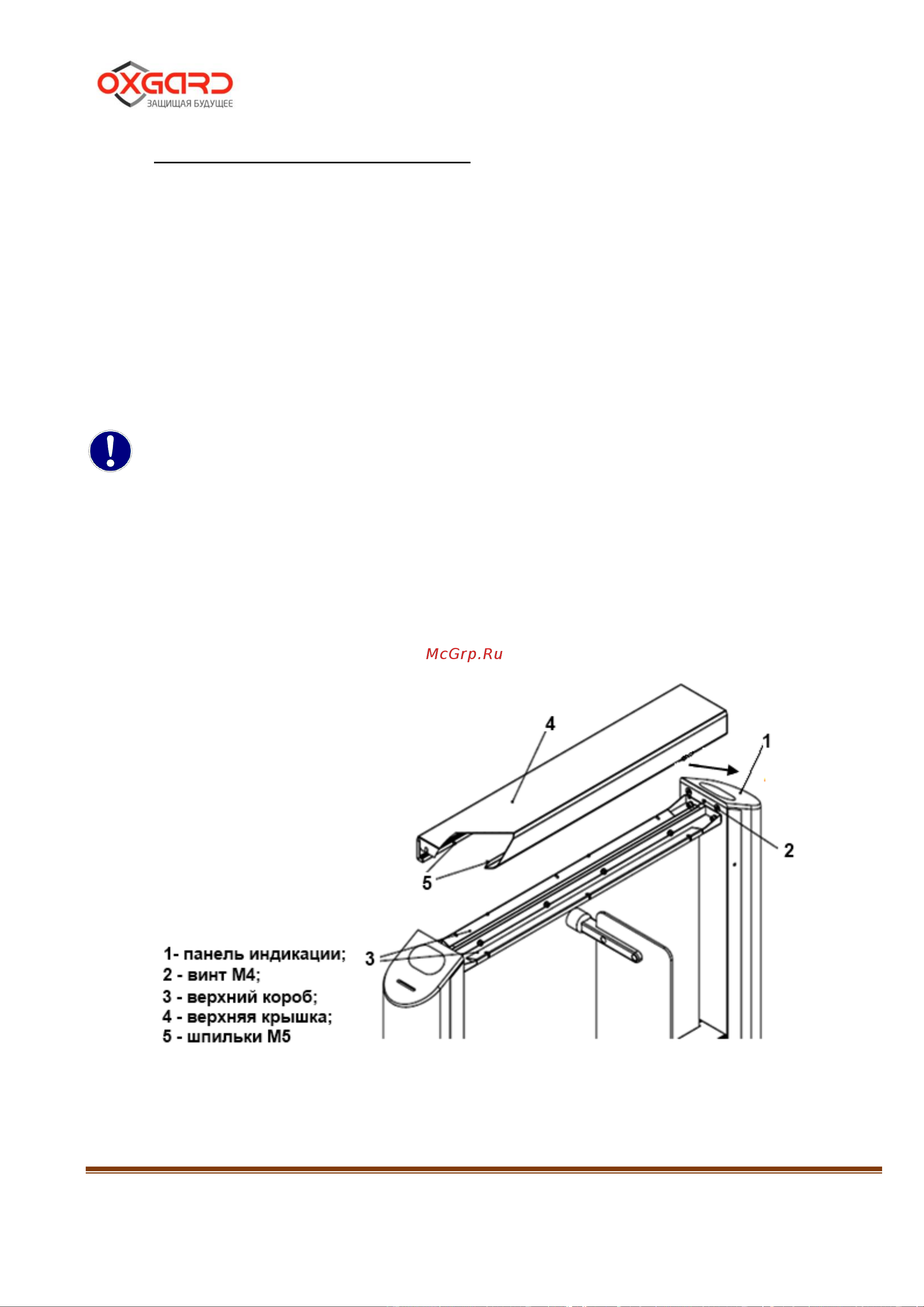

5.7.1 Рисунок 13 – снять верхнюю крышку, открутив 8 гаек М5 от
шпилек крышки, открутить винт М4 на задней стенке картоприемника.
Рисунок 13 – Демонтаж панели индикации
