ВЗР.215300.000 ИМ
Турникет Praktika T-06
Инструкция по монтажу
13
5 ПОДКЛЮЧЕНИЕ И НАЛАДКА ИЗДЕЛИЯ
Подключение БП, ПУ и СКУД осуществлять с помощью кросс-платы.

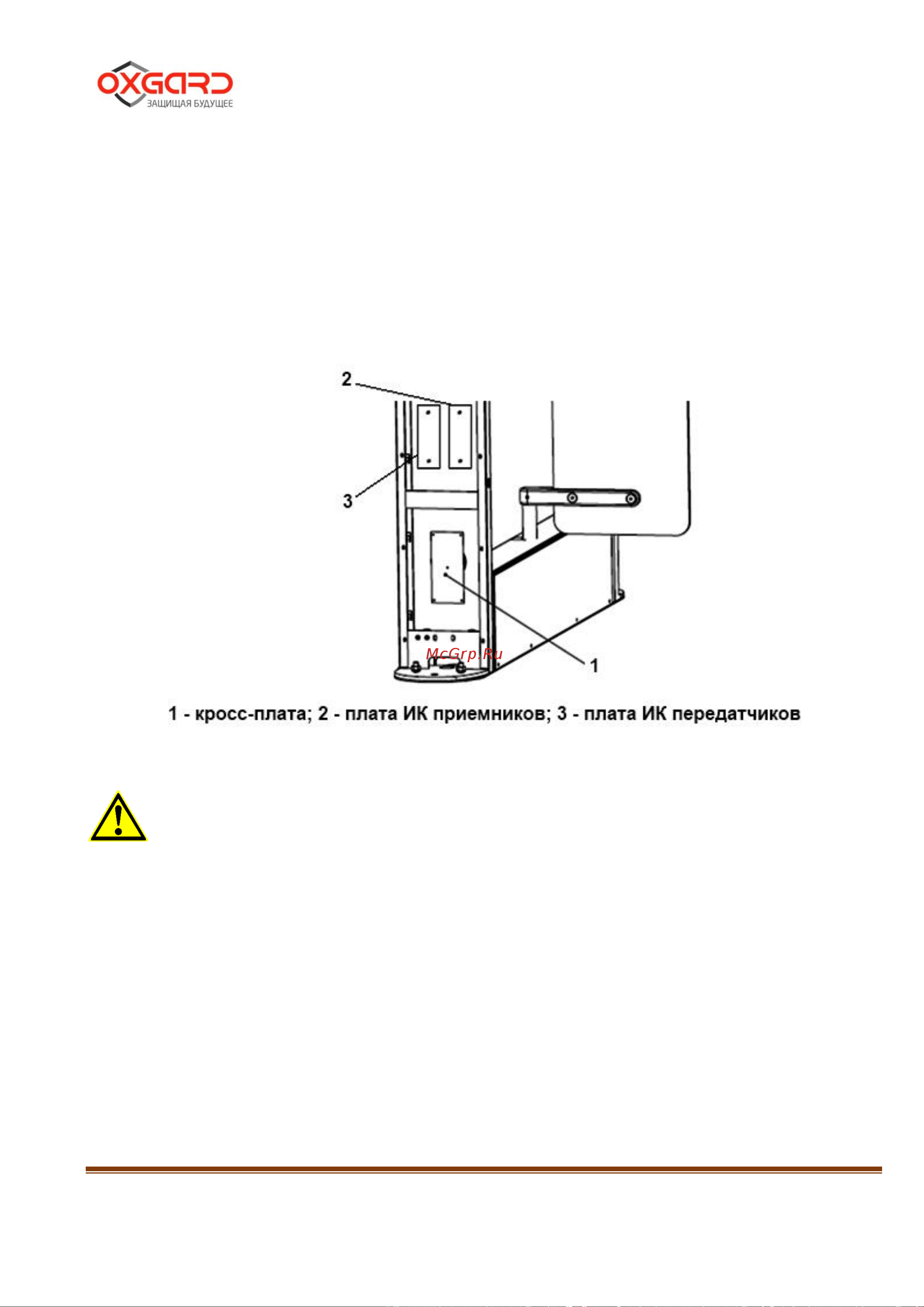

Рисунок 4 – расположение кросс-платы, плат ИК передатчиков и ИК
приемников на стойке центрального модуля турникета.
Рисунок 4 – Расположение плат на стойке модуля турникета
ВНИМАНИЕ: РЕЖИМ РАБОТЫ ТУРНИКЕТА ЗАДАЕТСЯ
УСТАНОВКОЙ ДЖАМПЕРОВ НА КРОСС-ПЛАТАХ ОБОИХ МОДУЛЕЙ
ТУРНИКЕТА.
