ВЗР.215300.000 ИМ
Турникет Praktika T-06
Инструкция по монтажу
35
Рисунок 17 – работу датчиков прохода можно проверить
пересечением соответствующих зон прохода. При пересечении
соответствующей зоны в квадрате датчиков появляется галочка.

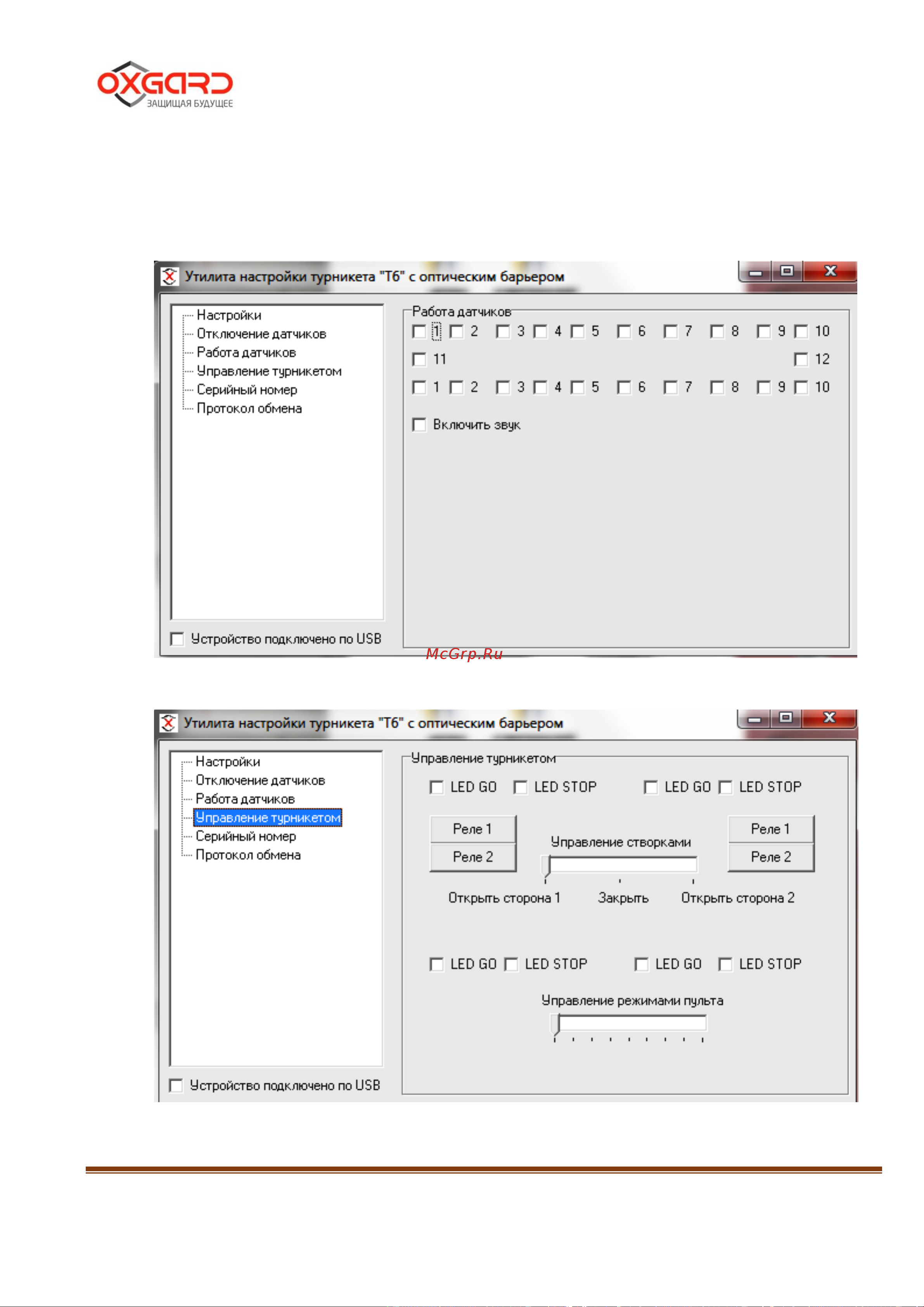

Рисунок 17 – Работа датчиков Утилиты настройки турникета
Рисунок 18 – Управление турникетом с помощью Утилиты настройки
